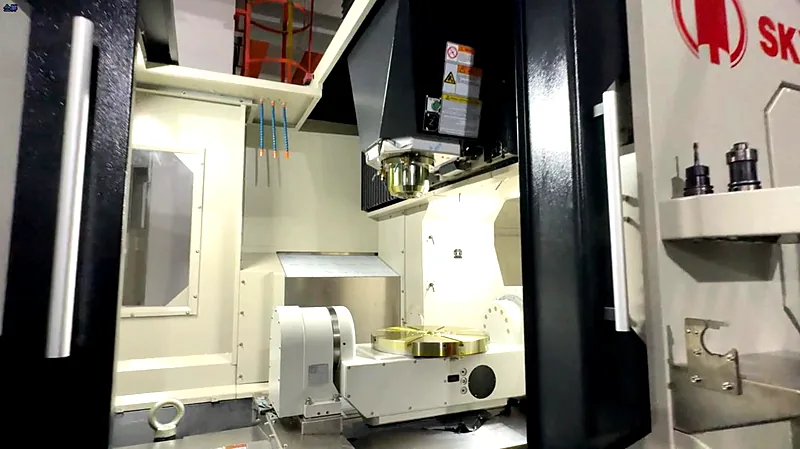

5-Achs Bearbeitungszentrum Skymaster VU 500
Maschinendaten auf einen Blick
- Hersteller
- Skymaster
- Modell
- 5-Achs Bearbeitungszentrum VU 500
- Verfügbarkeit
- Verfügbar
Informationen zur Maschine
VU500M – Präzise 5-Achs-Portalfräsmaschine für höchste Ansprüche im Maschinenbau
Die VU500M ist eine hochmoderne 5-Achs-Portalfräsmaschine, die auf der EMO erstmals einem internationalen Fachpublikum präsentiert wird. Sie vereint maximale Bearbeitungsgenauigkeit mit hoher Dynamik und eignet sich ideal für komplexe Werkstücke im Werkzeug- und Formenbau, in der Luft- und Raumfahrttechnik sowie im allgemeinen Maschinenbau.
Leistungsstarke Technik für maximale Präzision
Ausgestattet mit der FANUC 0i
Technische Daten
| Position | Einheit | VU500M Parameter |
|---|---|
| Steuerung | – | FANUC 0i-MF Plus (5 Achsen, max. 4 simultan steuerbar) |
| X-Achse (Arbeitstisch) | mm | 860 |
| Y-Achse (Schlitten) | mm | 800 |
| Z-Achse (Spindelkopf) | mm | 500 |
| Abstand Spindelnase–Tisch | mm | 50–550 |
| Durchmesser | mm | Φ500 |
| T-Nuten (Anzahl × Breite) | mm | 8 × 12 |
| Max. Belastung | kg | Horizontal: 300 / geneigt: 250 |
| Drehwinkel A-Achse | Grad | +90º bis -120º |
| Drehwinkel C-Achse | Grad | 360º |
| Max. Drehgeschwindigkeit A-Achse | U/min | 22.2 |
| Max. Drehgeschwindigkeit C-Achse | U/min | 22.2 |
| Spindelaufnahme | – | HSK-A63 |
| Max. Spindeldrehzahl | U/min | 15.000 (direktantrieb) |
| Spindelmotorleistung (kont./max.) | kW | 15 / 38 |
| Max. Spindelmoment (kont./max.) | N·m | 70 / 149 |
| Eilgang | mm/min | 30.000 |
| Vorschubgeschwindigkeit | mm/min | 1–10.000 |
| Motorleistung (X/Y/Z) | kW | 7 / 4 / 7 |
| Typ | – | Trommel |
| Werkzeugkapazität | Stück | 20 |
| Max. Werkzeugdurchmesser | mm | Φ100 |
| Max. Werkzeuglänge | mm | 235 |
| Max. Werkzeuggewicht | kg | 8 |
| Positioniergenauigkeit (VDI/DGQ3441) | mm | P0.006 |
| Wiederholgenauigkeit (VDI/DGQ3441) | mm | Ps0.004 |
| Luftdruck | MPa | 0.6–0.8 |
| Wasserpumpenfördermenge | L/min | 66 |
| Versorgungsspannung & Frequenz | – | 3/PE, AC 380V, 50Hz |
| Leistungsbedarf | kVA | 60 |
