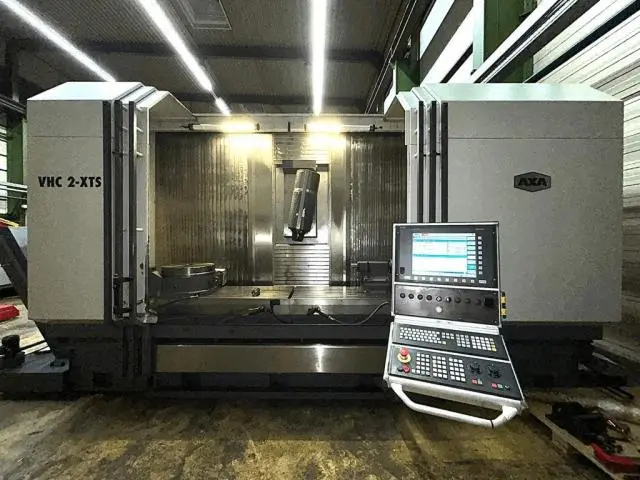

Fräsmaschinen von 5X Machines

Steuerung: Siemens 840 D ShopMill

Technische Daten:
Verfahrwege: X-Achse: [mm] 1.760 (2 x 630) Y-Achse: [mm] 600 Z-Achse: [mm] 800 horizontal oder 770 vertikal A-Achse B-Achse +/- 100°, hydraulisch geklemmt, stufenlos interpolierend Eilgang: (X/Y/Z) [m/min.] 40 / 40 / 30 Anzahl gesteuerter Achsen: 5 Drehzahlbereich: [1/min.] 30 - 6.000 Antriebsleistung: [kW] 30 Drehmoment: [Nm] 143 Werkzeugaufnahme: SK 40 Werkzeugwechsler Werkzeugplätze: 36 NC-Rundtisch AXA RTA 4L-520 Planscheibe [mm] Ø 520, für vertikalen & horizontalen Aufbau Reitstock manuell, Spitzenhöhe 280 mm Maschinengewicht: [kg] 12.000 Platzbedarf (LxWxH): [m] 5,2 x 3,4 x 3,3
Ausstattungsmerkmale Innenkühlung (IKZ): [bar] 30 Späneförderer links abwerfend, integrierter 200 l Kühlmittelbehälter Kühlmittelanlage Kühlmitteltank: [l] 400 Messtaster 3 D, Renishaw RMP 60 mit RMI Empfänger (kabellose Ausführung) wahlweise Verwendung der Aussenkühlung mit Durckluft oder Emulsion Direktes Wegemesssystem Heidenhain Betriebsart 4 Flachführungen gehärtet Gegenführungen mit Gleitbelag (Turcite) beschichtet Erneuerung des Gleitbelag des Grundschlittens X/Y in 2022.

Ausstattungsmerkmale:
Innenkühlung (IKZ): [bar] 30
Späneförderer links abwerfend, integrierter 200 l Kühlmittelbehälter
Kühlmittelanlage
Kühlmitteltank: [l] 400
Messtaster 3 D, Renishaw RMP 60 mit RMI Empfänger (kabellose Ausführung)
wahlweise Verwendung der Aussenkühlung mit Durckluft oder Emulsion
Direktes Wegemesssystem Heidenhain
Betriebsart 4
Flachführungen gehärtet
Gegenführungen mit Gleitbelag (Turcite) beschichtet
Erneuerung des Gleitbelag des Grundschlittens X/Y in 2022.
