x-Weg 5000 mm
y-Weg 3800 mm
z-Weg 1250 mm
CORREA FP50/50
ÜBERHOLUNG LÄUFT
Typ der Fräsmaschine

Typ: tischverfahrbar
Marke: Correa
Modell: FP50/50
Herstellungsjahr: 2003
Nachgerüstet: 2021
Numerische Steuerung: HEIDENHAIN TNC-530

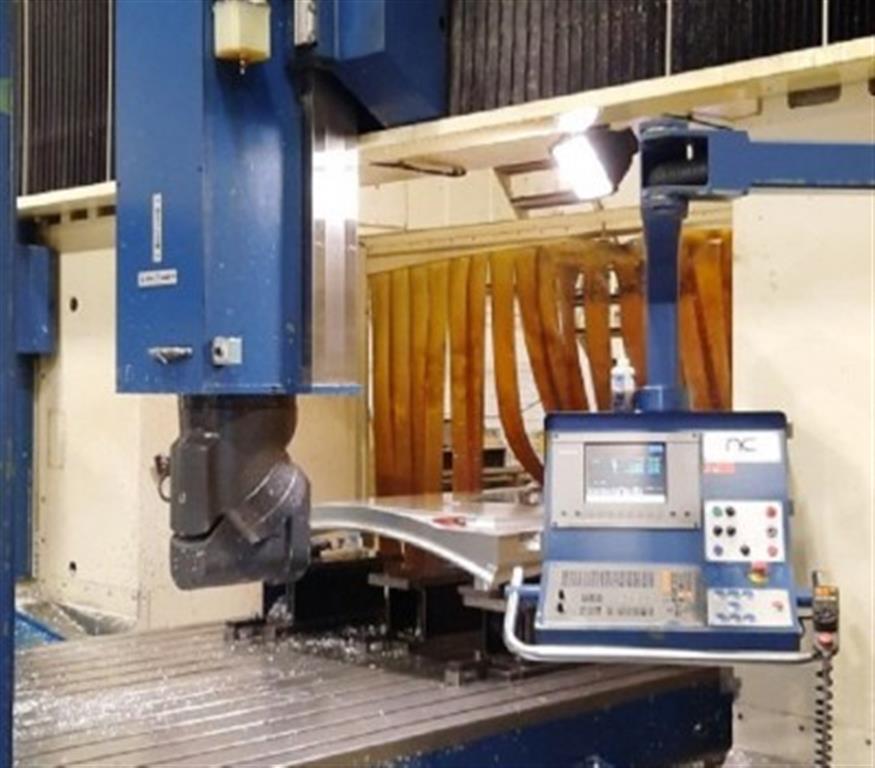

Diese CNC-Fräsmaschine CORREA FP50/50 mit 5 Metern Verfahrweg in Längsrichtung und mehr als 3 Metern zwischen den Säulen ist eine perfekte Kombination aus Genauigkeit, Steifigkeit und dynamischer Leistung. Ebenfalls mit selbstindizierendem Differentialfräskopf (UAD), Spindelbereich von 6000 U/min und Steuerung HEIDENHAIN TNC-i530.

Vollständig nachgerüstete Fräsmaschine aus zweiter Hand.

Technische Daten
Abmessungen

Abmessungen des Tisches: 5000 x 2000 mm
Anzahl der T-Nuten: 13
Abmessungen der T-Nuten: 22 mm

Verfahrwege der Achsen

Verfahrwege der X-Achse: 5000 mm
Verfahrweg Y-Achse: 3800 mm
Abstand zwischen den Säulen: 3100 mm
Verfahrweg der Z-Achse: 1250 mm

Fräskopf

Selbstindizierender Differentialkopf (UAD)
Werkzeugspannsystem: Hydraulisch
Kegelspitze: ISO50
Drehzahlbereich: 6000 U/min
Spindelleistung: 27 kW

Vorschubgeschwindigkeiten

Eilganggeschwindigkeit (X / Y,Z): 7000 / 12000 mm/min

Gewicht und Abmessungen

Maximales Gewicht auf dem Tisch: 25000 kg
Ungefähres Gewicht der Maschine: 56000 kg
Ungefähre Abmessungen der Maschine: 13200 x 5850 x 5970 mm

Zubehör

Schutzvorrichtung
Inneres Kühlmittel durch die Spindel
Automatischer Werkzeugwechsler: ATC30
Fusspedal für Werkzeugspannung.
Elektronisches Handrad: HR-410

Die Überholung umfasst:

- Demontage aller Strukturelemente (X-, Y-, Z-Achse).
- Vorspannung der Kugelumlaufspindeln X, Y und Z.
- Einstellung von Rahmen und Stössel.
- Tisch: Schleifen der oberen Fläche.
- Schleifen, Grundieren und Lackieren der beschädigten Teile der Maschine in der Lackierung.
- Reparatur oder Austausch von beschädigten Teilen der Schutzvorrichtung.
- Inspektion zur Überprüfung der korrekten Funktion aller elektrischen Elemente, einschliesslich:
- Demontage, Inspektion und Reinigung des gesamten Schaltschranks, der Antriebe und der CNC.
- Demontage, Inspektion und Reinigung der X-, Y- und Z-Achsen und des Spindelmotors.
- Demontage der Schalttafel, einschliesslich Reinigung, Schleifen und Lackieren.
- Wiederzusammenbau aller geprüften Elemente.
- Reparatur des Fräskopfes, einschliesslich:
- Demontage des Fräskopfes zur Inspektion.
- Auswechseln von beschädigten Lagern und Zahnrädern.
- Schleifen der Hauptwelle.
- Einrichten der Geometrie und Leistungsprüfung in allen 3 Achsen der Maschine, Durchführung der Abnahmeprüfprotokolle der Geometrie.

Verkaufsbedingungen

Gewährleistung: 6 Monate auf mechanische Teile
Verkaufspreis (ab Werk): Auf Anfrage

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
