Drehdurchmesser 250 mm
Drehlänge mm
Steuerung Siemens 840D 0
Gesamtleistungsbedarf 25 KVA kW
Maschinengewicht ca. 4 t
Raumbedarf ca. 5.5 x 2.5 x 2.5 m m

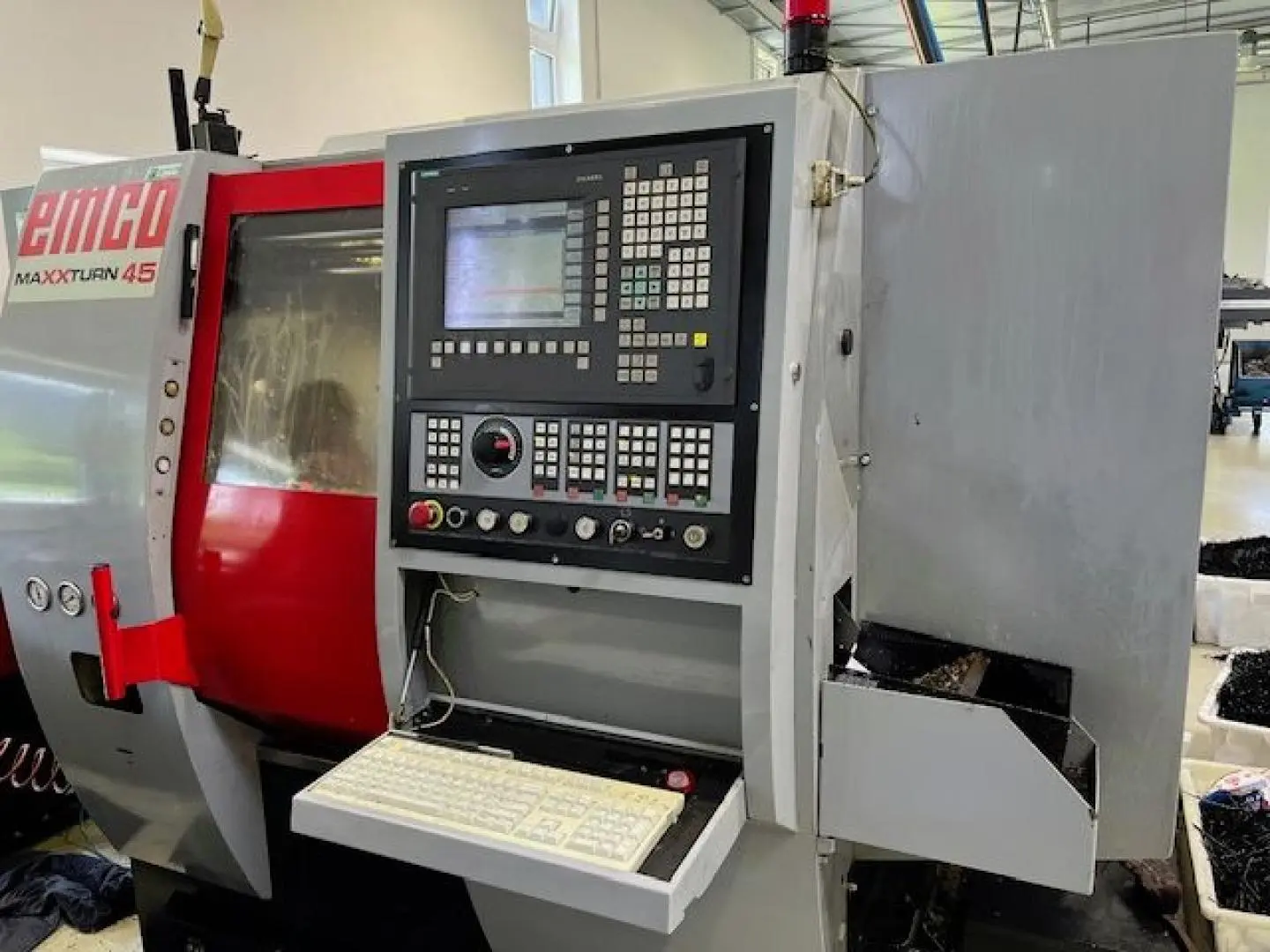

gebr. CNC Dreh und Fräszentrum Fabr. EMCO
Typ Maxturn45, Baujahr 2008 mit CNC Steuerung Siemens 840D

TECHNISCHE DATEN
Drehdurchmesser für Futterteile 250mm
Umlaufdurchmesser ü. Bett 430 mm
Umlaufdurchmesser ü. Planschlitten 300 mm
Abstand zwischen Haupt und Gegenspindel 710 mm. (gemessen ohne Spannmittel)
Max. Drehdurchmesser 300 mm
Max. Teilelänge 480 mm

HAUPTSPINDEL
Max. Futterdurchmesser 160 mm
Drehzahlbereich 0-6300 U/min
Antriebsleistung 8 / 13 KW
Spindeldurchmesser im vord. Lager 80 mm
Max. Stangendurchmesser 45 mm

C-ACHSE
Indexierung 0.001 Grad

GEGENSPINDEL
Drehzahlbereich 0 – 6300 U/min
Antriebsleistung 7/10 KW
Verfahrweg 510 mm
Verfahrweg
X-Achse 160 mm
Y-Achse +40 / - 30 mm
Z-Achse 510 mm

WERKZEUGREVOLVER
Anzahl der Plätze 12
Werkzeugaufnahme VDI 25
Schaftdurchmesser Bohrer 25 mm
Drehzahlbereich angetr. Werkzeuge max. 6000 U/min
Antriebsleistung der angetr. Werkzeuge 4 KW
Gesamtleistungsbedarf 25 KVA
Maschinengewicht 4.0 to
Raumbedarf 5.5 x 2.5 x 2.5 m

AUSSTATTUNG und ZUBEHÖR
Späneförder
Haupt und Gegenspindel
Mechanische Y-Achse am Support
simulierte Y-Achse auf Haupt und Gegenspindel.
Hochdruck Kühlmitteleinrichtung am Werkzeugwender.
Spänespülung für die Haupt und Gegenspindel.
Mechanische Spindelbremse.
Teilefänger für Fertigteile.
Maschinenleuchte.
Siemenssteuerung mit Shop-Turn Funktion.
Stangenlader LM1200 für Stangenlängen bis 1200mm / max. Stangendurchmesser 45mm.

Backenfutter für Haupt und Gegenspindel sowie Werkzeuge sind nicht im Lieferumfang enthalten.
