Drehdurchmesser max. 246 mm
Drehlänge 600 mm
Steuerung 840 D Powerline Siemens
Umlaufdurchmesser über Bett 400 mm
Umlaufdurchmesser über Planschlitten 300 mm
Spitzenweite 600 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel max. 6.000 min/-1
Antriebsleistung - Hauptspindel 16 kW
Max. Drehmoment 155 Nm
Spindeldurchmesser im vord. Lager 100 mm
Spindelbohrung 68,5 mm
Spindelnase 140H5
Gegenspindel:
Drehzahlbereich - Gegenspindel max. 4.000 min/-1
Antriebsleistung - Gegenspindel 7,5 kW
Max. Drehmoment 48 Nm
Spindeldurchmesser im vord. Lager 75 mm
Spindelbohrung 37 mm
Spindelnase 140H5
Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeuge max. 5.000 min -1
Antriebsleistung - angetr. Werkzeuge 3,7 kW
Max. Drehmoment 24 Nm
Werkzeugaufnahme VDI 30
Werkzeugschaft 20 x 20 mm
Verfahrwege:
x-Achse 160 mm
z-Achse 450 mm
Vorschübe:
Eilgang X: 60 m/min
Eilgang Z: 45 m/min
Vorschubkraft X: 2,5 kN
Vorschubkraft Z: 4 kN
Eilgang C: 200 1/min
Max. Drehmoment C: 155 Nm
Gesamtleistungsbedarf 32 kVA
Maschinengewicht ca. 3,8 t
Raumbedarf ca. 8,0 x 3,0 x 2,7 m

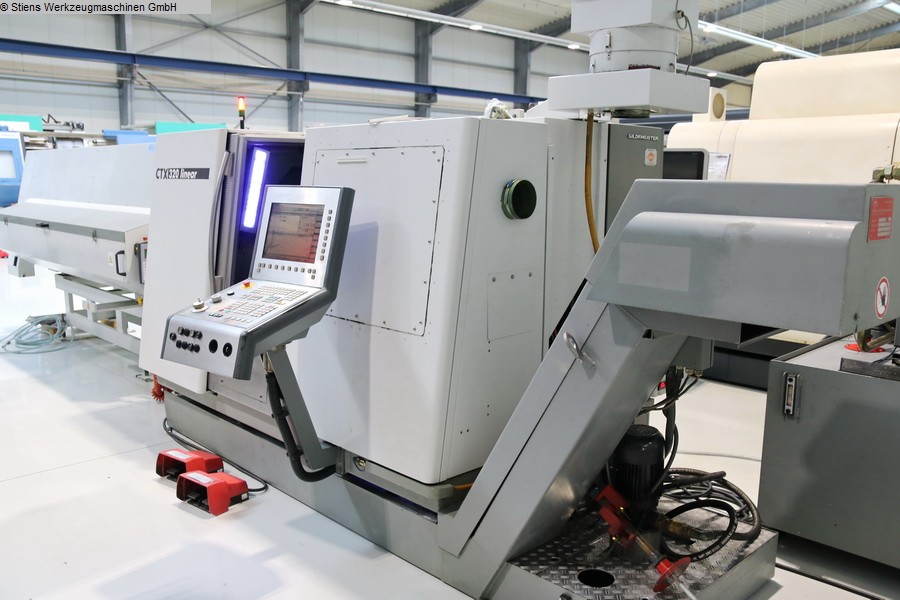

CNC - Dreh- und Fräszentrum
GILDEMEISTER - CTX 320 linear V5

- Haupt- und Gegenspindel
- Werkzeugantrieb
- C-Achse
- ShopTurn
