Drehdurchmesser max. 560 mm
Drehlänge 600 mm
Steuerung 840D powerline Siemens
Umlaufdurchmesser über Bett 680 mm
Umlaufdurchmesser über Planschlitten 565 mm
Spitzenweite 620 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1
Antriebsleistung - Hauptspindel 25 / 37 kW
Max. Drehmoment 390 Nm
Spindelnase 170H5
Spindellagerdurchmesser 120 mm
nutzbarer Stangendurchmesser 65 mm
max. Futterdurchmesser 250 mm
C-Achse 0,025° / 360 °
Gegenspindel:
Drehzahlbereich - Gegenspindel 20 - 7.000 min/-1
Antriebsleistung - Gegenspindel 25 / 33 kW
Max. Drehmoment 213 Nm
Spindellagerdurchmesser 90 mm
Spindelbohrung 57 mm
Spindelnase 140H5
C-Achse 0,025° / 360 °
Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeuge max. 4.500 min -1
Antriebsleistung - angetr. Werkzeuge 12,2 kW
Werkzeugaufnahme VDI 40 DIN 69880
Werkzeugschaft 40 mm
Verfahrwege:
x-Achse 185 mm
y-Achse 80 (+40 / -40) mm
z-Achse 620 mm
Vorschübe:
Eilgang X: 60 m/min
Eilgang Y: 15 m/min
Eilgang Z: 45 m/min
Gesamtleistungsbedarf 50 kVA
Maschinengewicht ca. 7 t
Raumbedarf ca. 6,0 x 3,0 x 2,5 m

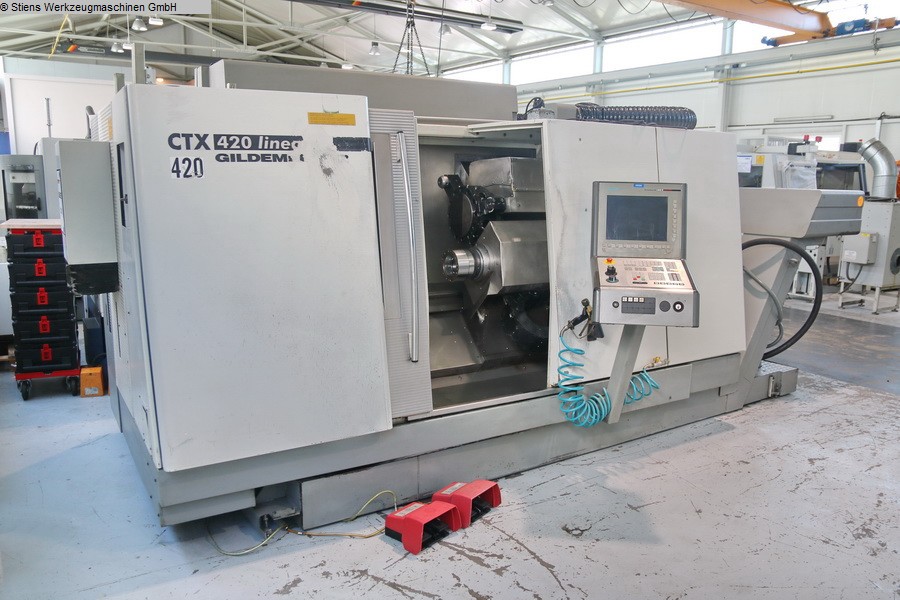

CNC Dreh- und Fräszentrum
GILDEMEISTER - CTX 420 linear V6

- Haupt- und Gegenspindel
- Werkzeugantrieb
- C-Achse / Y-Achse
- Teilhohlspannvorrichtung
- ShopTurn - Oberfläche

- inkl. 2x angetriebene Werkzeuge
- inkl. 4x Doppel- Werkzeughalter
- inkl. 4x Werkzeughalter
- inkl. 83x Werkezeuge
