Umlaufdurchmesser max. 450 mm
Futterdurchmesser 400 mm
Steuerung Siemens 840D (Index)
Hauptspindel:
Max. Drehzahl 4.200 min/-1
Antriebsleistung - Hauptspindel ( 35,5 / 56 ) kW
Max. Drehmoment ( 340 / 550 ) Nm
C-Achse 0,001 °
Werkzeugrevolver:
Anzahl der Werkzeugplätze 2x 12 pos
angetriebene Stationen 2x 12 pos
Werkzeugsystem VDI 30
Max. Drehzahl der angetr. Werkzeuge 6.000 U/min.
Antriebsleistung - angetr. Werkzeuge 9,5 kW
Max. Drehmoment 40%: 19 Nm
Y - Achse +/- 90 mm
B-Achse +270° / -90 °
Verfahrwege:
x-Achse 730 mm
z-Achse 340 mm
y-Achse +/- 90 mm
b-Achse +270° / -90 °
Vorschübe:
Eilgang X: 40 / Z: 30 m/min
Palettenwechsler:
Anzahl der Paletten 24 pos.
Palettengröße 410 x 300 mm
max. Werkstückdurchmesser 300 mm
max. Werkstückgewicht incl. Pallet: 25 kg
Kettenbreite 75 mm
Bandgeschwindigkeit 7,5 m/min
Gesamtleistungsbedarf 56 kW
Maschinengewicht ca. 9,0 t
Raumbedarf ca. 8,5 x 6,0 x 2,7 m

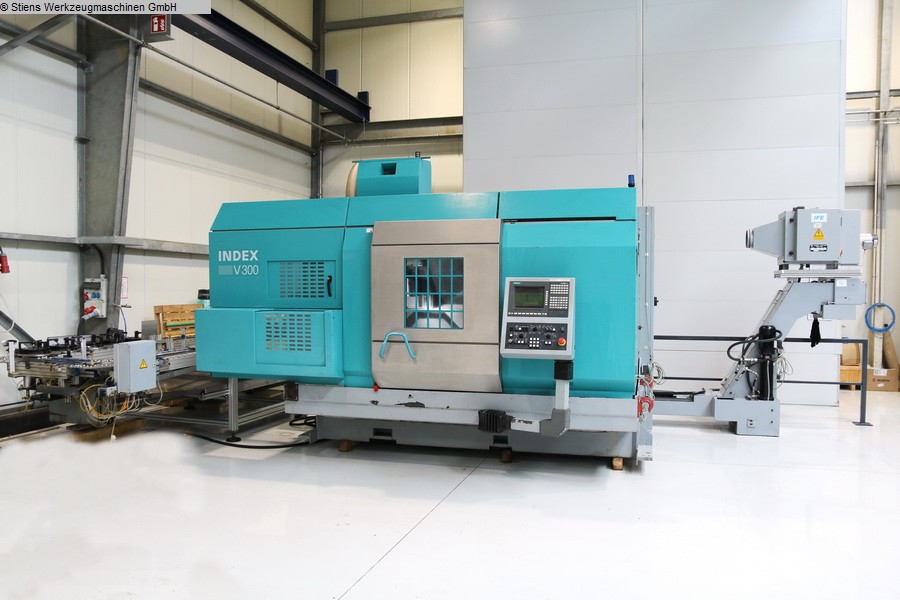

CNC - Vertikaldrehmaschine
INDEX - V 300 Y/B

- inkl. 24 pos. Palettenumlaufsystem Schnaithmann
- inkl. Kugelrollspindel als Ersatzteil

- inkl. 39x angetriebene Werkzeuge
- inkl. 39x Werkzeughalter
