Drehdurchmesser über Bett 1000 mm
Drehdurchmesser über Support 710 mm
Drehlänge 8000 mm
Maschinengewicht ca. 18200 t
Spitzenhöhe 900 mm
Hauptspindelbohrung 155 mm

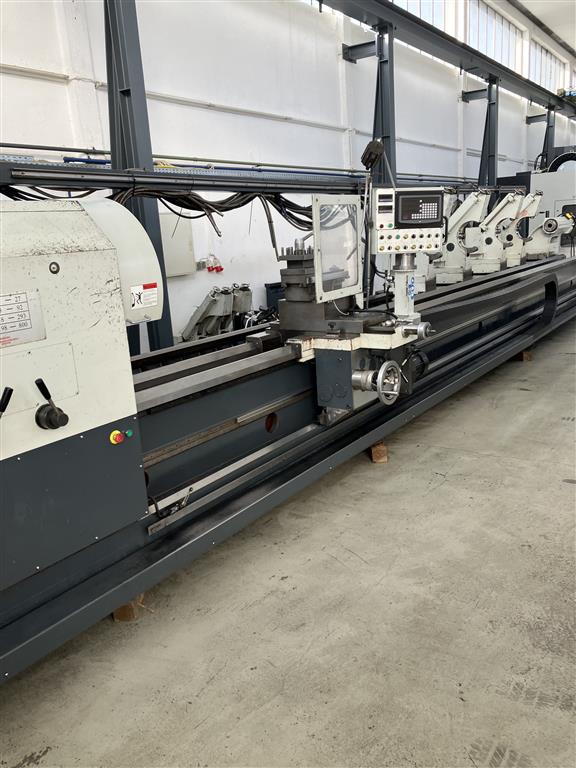

Maschinenbeschreibung
- Das Maschinenbett ist bis zu einer Drehlänge von 8m in einem Stück aus hochfestem
Material ab gegossen.
- Das Gussbett iss künstlich gealtert und ist spannungsfrei.
- Alle 5 Führungsbahnen sind gehärtet und geschliffen.
- Stufenlose Hauptspindeldrehzahlregelung, Hauptantrieb 30 kW mit Frequenzumformer
innerhalb von 4 manuellen Stufen, stufenlos regelbar.
- Stufenlose Längsbewegung des Drehsupportes mit Kugelrollspindel und Vorschubmotor
mit entsprechender Abdeckung (kein Norton Getriebe, kein Schlosskastengetriebe), über
Potentiometer, stufenlos regelbar. Gewindeschneiden in der Standardausführung nicht
möglich.
- Quersupport mit manueller Verstellung über Handrad mit Trapezgewindespindel.
- Elektromotorisch bewegbarer Reitstock mit hydraulischer Klemmung und manueller
Pinolenbewegung.
- Werkzeugträger, 4-fach-Kopf, manuell schwenkbar.
- Der Drehsupport läuft auf 2 oberen Bett-Führungsbahnen und ist abgestützt durch eine
weitere Führungsbahn am unteren Teil des Maschinenbettes
- Lünettenträger für die feststehende Lünette/n motorisch verfahrbar mit hydraulischer
Klemmung.
Verschiedene Grössen von Lünetten können leicht manuell montiert werden (optionale
Ausstattung der Maschine). Die Lünettenpinolenverstellung erfolgt von der Bedienseite über
Handräder
- Mitlaufende Lünetten können wahlweise auf der linken oder rechten Supportseite
angebracht werden. Bei Bestellung ist auszuwählen auf welcher Seite (optionale Ausstattung
der Maschine).
- Die Maschine garantiert durch ihren Aufbau und Funktionsweise extreme Laufruhe und
leichte Bedienbarkeit.
- Das Maschinenkonzept in dieser Form ist ausgelegt für leichte bis mittelschwere
Zerspanung und eignet sich ausgezeichnet für die Rohrbearbeitung.
- Leichte Bedienung, hoher Komfort durch stufenlose Drehzahlregelung und stufenlose
Vorschubregelung in Längsachse sowie Verstellung der Lünettenpinolen von der
Bedienerseite.
