Schleifdurchmesser max. 1250 mm
Rundtisch-Durchmesser 1200 mm
Abstand Horizontal-Spindel / Tisch 700 mm
Tischbelastung 1200 kg
Tischgeschwindigkeit -stufenlos- 10-50 1/min
Spindeldrehzahl 1450 1/min
Vorschubbereich - vertikal 1000 mm/min
Umdrehung, Handrad (vertikal) x1 x5 x10 (MPG)/0.1, 0.5, mm/U
Umdrehung, Handrad (vertikal) x1 x5 x10 (MPG)/0.001, 0. mm/U
Schleifscheibenabmessung 500x50x203 mm
Spindelmotor 15 kw Siemens kw
Tischantrieb 11 kW
Maschinengewicht ca. 14000 kg
Maschinengröße (LxBxH) 5300x3150x3200 mm

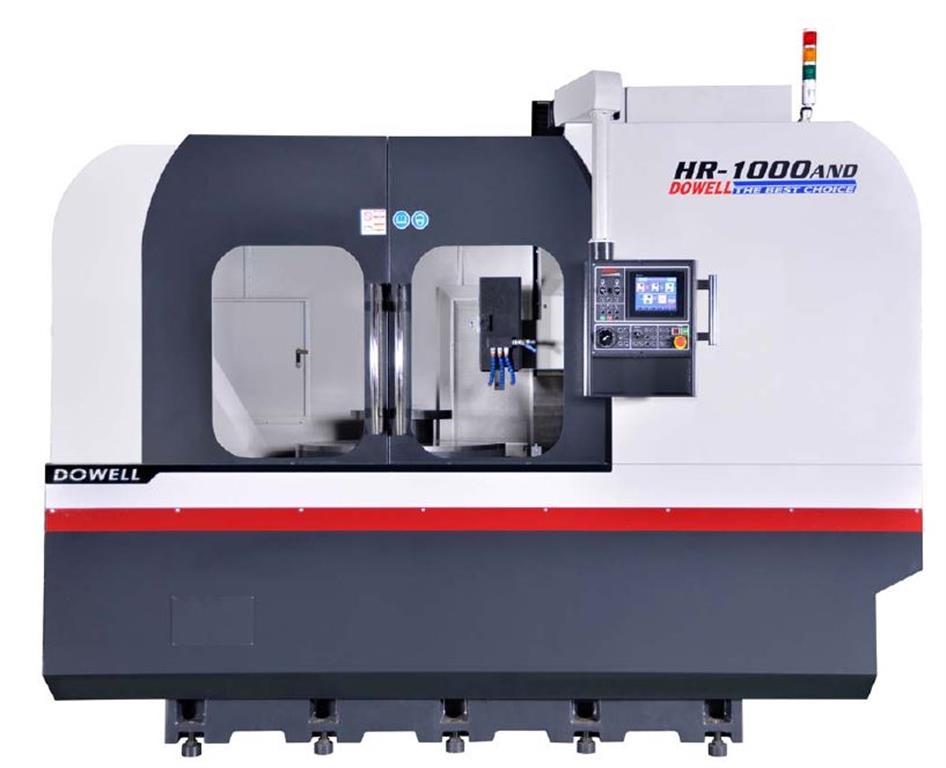

Rundtischflachschleifmaschine mit horizontaler Spindel mit folgenden Merkmalen:

- ideal zum Schleifen von Wafern, Grafit, Stahl, Silizium uvm.
- grosse, rotierende Magnetspannplatte mit bis zu Ø 1.000mm
- Rundtisch ausgestattet mit variabler Geschwindigkeit
- Auto. Vertikalzustellung durch Mitsubishi Servomotor
- Komfortable Mitsubishi PLC-Steuerung mit 7.7" LCD touch screen- Display
- Z-Achsen Querverfahrweg über Mitsubishi Servomotorantrieb mit Kugelrollspindel
- Abstand Tischoberflache zur Spindelmitte bis zu 500mm (optional 630mm)
- Leistungsstarke Kugellager (vorne 4, hinten 2)
- Kraftvoller Spindelmotor von Siemens V3 mit bis zu 10PS
- Tisch, Bett aus hoch stabilem, veripptem Mehanite-Guss sorgt fur lange Lebensdauer bei hoher Genauigkeit
- X- und Z-Achse sind mit hochprazisen Kugelrollspindeln ausgestattet, die durch einen kraftvollen Servomotor angetrieben werden.
- Hauptkomponenten von namhaften europaischen und japanischen Herstellern
- Einfach zu bedienende PLC Steuerung von Mitsubishi mit "Auto-Schleifzyklen
- Online Spindel-Vibrations-Monitor

- Optional mit CNC Steuerung von Siemens/Fanuc/Fagor oder Mitsubishi

Weitere Infos entnehmen Sie bitte der Anlage
