KRAFT LL-Serie (5-Bahnenbett) №1124-91650
Maschinendaten auf einen Blick
- Hersteller
- KRAFT
- Modell
- LL-Serie (5-Bahnenbett) №1124-91650
- Verfügbarkeit
- Verfügbar
Informationen zur Maschine
Neu konzipierte 5-Bahnenbett Drehmaschine der LL Serie vereint die Steifigkeit einer Flachbettmaschine mit den Vorzügen einer Schrägbettdrehmaschine. Bei dieser Baureihe fährt der Schlitten an den Lünetten vorbei! Dadurch kein Umsetzen der Lünetten mehr notwendig, hohe Kostenersparnis, höhere Wirtschaftlichkeit, besseres Drehbild und höhere Produktivität!

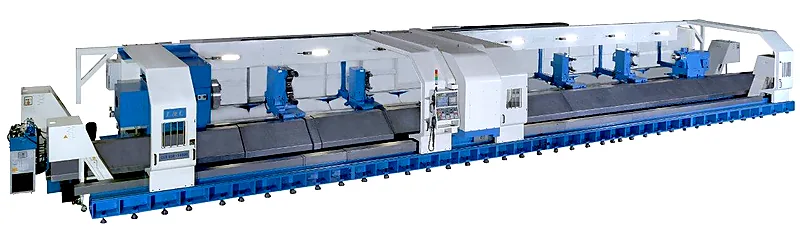

KRAFT LL-Serie (5-Bahnenbett) – CNC Drehmaschine
Weitere Haupteigenschaften – schwere Drehmaschinenbaureihe für kraftvolle Zerspanung bei hoh
Technische Daten
| Modell | LL 550 | LL 750 | LL950 |
|---|---|
| Drehdurchmesser | 550 mm | 750 mm | 950 mm |
| Drehlänge | 3000/4000/5000/6000/7000/8000/9000/12000/14000 mm |
| Steuerung | Siemens/Fanuc/Fagor |
| Spitzenhöhe über Bett | 475 mm | 575 mm | 675 mm |
| Bettbreite | 990 mm |
| Spindelbohrung | 153/230/305/405 mm |
| Spindelnase | A2-11/A2-15/A2-20/A2-28 |
| Spindelgeschwindigkeit | 9-600/9-500/7-400/5-250 U/min |
| Spindelaufnahme | 6 MK |
| Spindelmotor | 22/26 (30/37 opt.) kW |
| Werkzeugrevolver | 4/8/12 hydraulisch oder elektrisch |
| Werkzeughalter-Schaftdurchmesser | 32 (40 opt.) mm |
| Reitstockpinolendurchmesser | 165 mm | 200 mm |
| Reitstockpinolenverstellung | 250 mm |
| Reitstockkonus | 6 MK |
| Reitstockverschiebung | über Motor |
| Verfahrweg – x | 370 mm | 480 mm |
| Verfahrweg – z | = Spitzenweite mm |
| Servomotor X-Achse | 3 kw | 4 kw |
| Servomotor Z-Achse | 4 kw | 7 kw |
| Eilgang in X-und Z-Richtung | 5/4 m/min |
| Hydraulikmotor | 2,2 (2,9 opt.) kW |
| Kühlmittelpumpenmotor | 3 (15 opt.) bar | 15 bar |
| Maschinengewicht ca. | 12,7/15,3/18/21,5/24/26,6 t | 13,7/16,4/19/22,2/25/27,6/30,2/33 t |
| Maschinenlänge | 5470/6470 /7470 /8470/9470/10470/11470/12470 mm |
| Maschinenbreite/-höhe | 3250 x 2370 mm | 3450 x 2370 mm |
| Werkstückgewicht max. – fliegend | 2000/2200/2400 kg | 2000/2200/2400 kg | 2200/2400/2600 kg |
| Werkstückgewicht zwischen Spitzen max. | 6000/7000/8000 kg | 6000/7000/8000 kg | 7000/8000/9000 kg |
| Werkstückgewicht in den Setzstöcken max. | mit einer Lünette:7000/8000/9000 kg | mit einer Lünette:7000/8000/9000 kg | mit einer Lünette:8000/9000/10000 kg |
| Werkstückgewicht in den Setzstöcken max. | mit zwei Lünetten:8888/9000/10000 kg | mit zwei Lünetten: 9000/10000/11000 kg |
| Werkzeugrevolver | 8-pos (12 pos) |
| Maschinenbett und Untergestell solider Guß | Monoblock-Ausführung mit 5 Führungsbahnen |
| CNC Steuerung | Siemens/Fanuc/Fagor |
