KRAFT LL-Serie (5-Bahnenbett) №1124-91655
Maschinendaten auf einen Blick
- Hersteller
- KRAFT
- Modell
- LL-Serie (5-Bahnenbett) №1124-91655
- Verfügbarkeit
- Verfügbar
Informationen zur Maschine
Neu konzipierte 5-Bahnenbett Drehmaschine der LL Serie vereint die Steifigkeit einer Flachbettmaschine mit den Vorzügen einer Schrägbettdrehmaschine. Bei dieser Baureihe fährt der Schlitten an den Lünetten vorbei! Dadurch kein Umsetzen der Lünetten mehr notwendig, hohe Kostenersparnis, höhere Wirtschaftlichkeit, besseres Drehbild und höhere Produktivität!

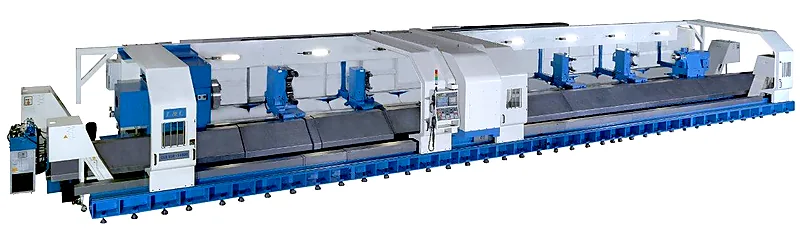

KRAFT LL-Serie (5-Bahnenbett) – CNC Drehmaschine
Weitere Haupteigenschaften – schwere Drehmaschinenbaureihe für kraftvolle Zerspanung bei hoh
Technische Daten
| Modell | LL-1250 | LL-1450 | LL-1650 |
|---|---|
| Drehdurchmesser | 1250 mm | 1450 mm | 1650 mm |
| Drehlänge | 5000/6000/7000/8000/9000/12000/14000/16000 mm |
| Steuerung | Siemens/Fanuc/Fagor |
| Spitzenhöhe über Bett | 705 mm | 805 mm | 905 mm |
| Breite des Querschlittens | 600 mm |
| Bettbreite | 1370 mm |
| Spindelbohrung | 200 mm |
| Spindelnase | A2-15/A2-15/A2-20/A2-28 |
| Spindelgeschwindigkeit | 4-400 U/min |
| Spindelaufnahme | 6 MK |
| Spindelmotor | 22/26 (30/37 opt.) kW |
| Werkzeugrevolver | 4/8/12 hydraulisch oder elektrisch |
| Werkzeughalter-Schaftdurchmesser | 40 mm |
| Reitstockpinolendurchmesser | 300 mm |
| Reitstockpinolenverstellung | 250 mm |
| Reitstockkonus | 7 MK |
| Reitstockverschiebung | über Motor (Zahnstangenantrieb) |
| Verfahrweg – x | 755 mm |
| Verfahrweg – z | = Spitzenweite mm |
| Servomotor X-Achse | 4 kw |
| Servomotor Z-Achse | 7 kw |
| Eilgang in X-und Z-Richtung | 5 m/min |
| Hydraulikmotor | 1,4 (ab 9m: 3,6) kW |
| Kühlmittelpumpenmotor | 15 bar |
| Maschinengewicht ca. | auf Anfrage |
| Maschinenlänge | 15150/16150/17150/18150/19150/20150 mm |
| Maschinenbreite/-höhe | auf Anfrage |
| Werkstückgewicht max. – fliegend | 2000/2200/2400 kg | 2000/2200/2400 kg | 2200/2400/2600 kg |
| Werkstückgewicht zwischen Spitzen max. | 6000/7000/8000 kg | 6000/7000/8000 kg | 7000/8000/9000 kg |
| Werkstückgewicht in den Setzstöcken max. | mit einer Lünette:7000/8000/9000 kg | mit einer Lünette:7000/8000/9000 kg | mit einer Lünette:8000/9000/10000 kg |
| Werkstückgewicht in den Setzstöcken max. | mit zwei Lünetten:8888/9000/10000 kg | mit zwei Lünetten: 9000/10000/11000 kg |
| Werkzeugrevolver | 4-pos (12 pos) |
| Maschinenbett und Untergestell solider Guß | Monoblock-Ausführung mit 5 Führungsbahnen |
| CNC Steuerung | Siemens/Fanuc/Fagor |
| Späne- und Spritzschutz | 2 Türen vorne und hinten durchgehende Wand |
