x-Weg 730 mm
y-Weg 730 mm
z-Weg 850 mm
Steuerung MSX 701 IV MAPPS 4
Hauptspindel:
max. Spindeldrehzahl 14.000 min/-1
Antriebsleistung - Frässpindel 22 / 18,5 kW
Werkzeugaufnahme HSK A-63
Abstand Boden - Tischoberkante 1.200 mm
Abstand Spindelnase und Tischmitte 100 - 950 mm
Palettenwechsler:
Anzahl der Paletten 2
Palettengröße 500 x 500 mm
max. Werkstückgewicht 500 kg
max. Werkstückdurchmesser 800 mm
max. Werkstückhöhe 1.000 mm
Palettenwechselzeit 7 sec
Indexierzeit 1,57 sec
B-Achse (Tisch) 0,001 °
Werkzeugwechsler:
Anzahl der Werkzeugplätze 120 pos.
Werkzeugaufnahme HSK A-63
max. Werkzeugdurchmesser 70 mm
max. Werkzeugdurch. bei freier Nachbarbox. 140 mm
max. Werkzeuglänge 500 mm
max. Werkzeuggewicht 12 kg
Vorschübe:
Eilgang 50 m/min
Vorschubgeschwindigkeit max. 50.000 mm/min
Tippvorschubgeschwindigkeit 0 - 1.260 mm/min
Gesamtleistungsbedarf 51 kW
Maschinengewicht ca. 12 t
Raumbedarf ca. 5,5 x 3,0 x 2,8 m
CNC - Bearbeitungszentrum Horizontal

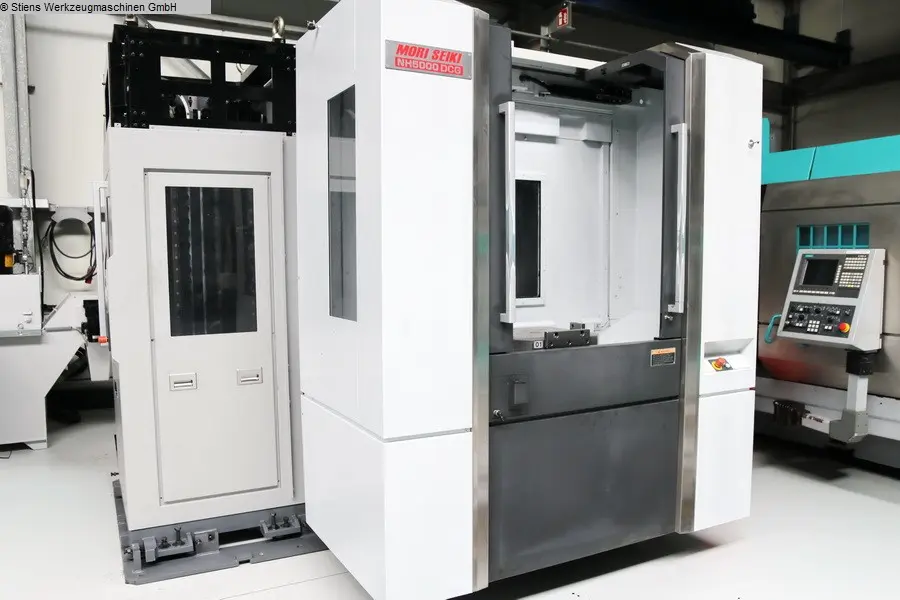

MORI SEIKI - NH 5000 / 40 DCG

- 2-fach Palettenwechsler
- 2x Aufspanntürme

- Bearbeitungszeit: ca. 14.200 Stunden
