Drehdurchmesser max. 750 mm
Drehlänge 3.500 mm
Drehlänge Standard: 3.071 mm
Steuerung Sinumerik 840 D Siemens
Arbeitshöhe 1.300 mm
Verfahrwege:
x-Weg 435 mm
z-Weg 3.071 mm
max. Werkstückgewicht zwischen Spitzen 2.000 kg
Hauptspindel:
Drehzahlbereich - Hauptspindel 10 - 3.000 min/-1
Antriebsleistung - Hauptspindel 61,2 / 195 kW
Max. Drehmoment 779 Nm
Spindelkopf A 11 DIN 55026
Spindeldurchmesser im vord. Lager 180 mm
Gegenspindel:
Drehzahlbereich - Gegenspindel 10 - 3.000 min/-1
Antriebsleistung - Gegenspindel 73 / 233 kW
Max. Drehmoment 932 Nm
Spindelkopf A 11 DIN 55026
Spindeldurchmesser im vord. Lager 180 mm
Revolver 1:
U-Achse min. -5 - max. 430 mm
w-Achse min. 276 - max. 3.347 mm
Werkzeugaufnahme VDI 50
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 3.000 min -1
Antriebsleistung - angetr. Werkzeugstationen 9,7 kW
Drehmoment 50 / 31 Nm
Revolver 2:
x-Achse Y0: min. -25 - max. 410 mm
x-Achse Y+55: min 70 - max. 505 mm
x-Achse Y-55: min -120 - max. 315 mm
y-Achse -55 - +55 mm
z-Achse min. 676 - 3.747 mm
Werkzeugaufnahme VDI 50
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 3.000 min -1
Antriebsleistung - angetr. Werkzeugstationen 9,7 kW
Drehmoment 50 / 31 Nm
Vorschübe:
Vorschubgeschwindigkeit X: 0,1 - 18.000 mm/min
Vorschubgeschwindigkeit Z: 0,1 - 30.000 mm/min
Eilgang in X-und Z-Richtung 18 / 30 m/min
Vorschubkraft 15 kN
Gesamtleistungsbedarf 85 kVA
Maschinengewicht ca. 16,0 t
Raumbedarf ca. 9,0 x 4,0 x 3,3 m

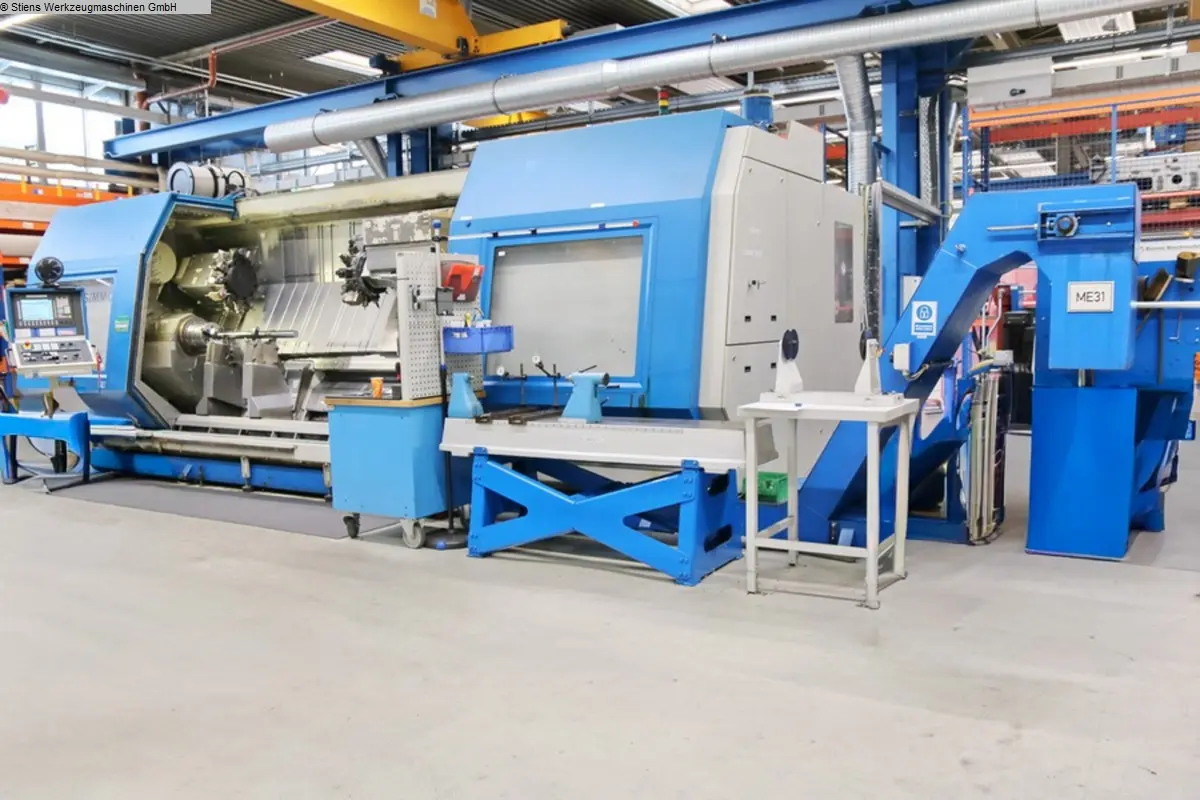

CNC Drehmaschine
NILES SIMMONS - N 30/3LT - 3500

- Umfangreiches Zubehörpaket
- NICHT IM LIEFERUMFANG: Werkzeuge auf den Revolvern!
