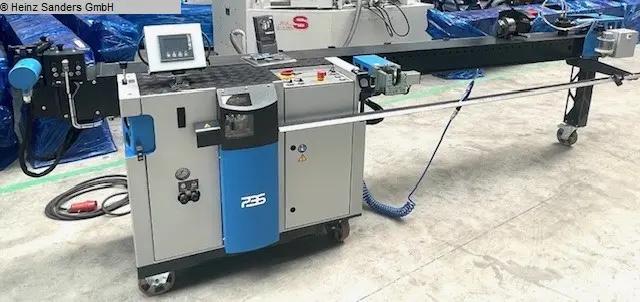

TUBOMAT TUB-C G3001

TUBOMAT
Verfügbar

TUBOMAT TUB-C G3001

ModellTUB-C G3001
Baujahr2025
Preis auf Anfrage
Preis & Verfügbarkeit anfragen
Preisalarm aktivieren

Wir informieren dich bei einer Preissenkung oder sobald dein Wunschpreis erreicht ist.

Details

Maschinendaten auf einen Blick

Hersteller
TUBOMAT
Modell
TUB-C G3001
Baujahr
2025
Verfügbarkeit
Verfügbar
Beschreibung

Informationen zur Maschine

Rohrdurchmesser 48,3 mm
Wandstärke 3,25 mm
Biegeradius min. max. 180 mm
Biegegeschwindigkeit 20 °/sec
Gesamtleistungsbedarf 2,4 kW
Maschinengewicht ca. 700 t
Raumbedarf ca. 3880 x 800 x 1250 m
TUBOMAT Gesamtsystem - Länge 3000 mm

Grundausstattung Biegen
• Elektronische Siemens SIMATIC Steuerung
• Funktionswahl und Bedienung über 4,3 Zoll Touch Panel
• Bekannte 4-fach Biegewinkelvorwahl oder Programmbetrieb
• 80 Speicherplätze bis zu 10 Sätze
• Soll-Istwertanzeige für Biegewinkel
• Kompakter, vorgezogener Biegekopf
• Optimiertes Werkzeugkonzept
• Biegeantrieb hydraulisch, Bedienung über bewährten Handhebel
• Rohrklemmung hydraulisch
• Gleitstückanstellung hydraulisch
• Biegedornauszughydraulisch
• Maschine mobil einsetzbar

Sägeeinheit für optimale rechtwinklige Sägeschnitte
• Visualisierung der Sägeposition über Linienlaser
• Klappbarer Sägeschutz
• Einstellbarer Sägevorschub

Entgrateinheit für Innen- und Aussenentgraten

Universelle Grundaufnahme als Antriebseinheit für Montagevorsätze
• Mit Schwenkvorrichtung für optimale Zugänglichkeit

inkl. optionale Ausstattung:
- Inklusive je 6 Stück Längen- und Winkelanschlägen - Länge 3000 mm
- 2-Achs Positionieranzeige für Länge und Verdrehung
(Anzeige im Touch Panel) - Länge 3000 mm
- Vorzeitiger Dornauszug zur Optimierung der Bogenqualität
• Für den Einsatz von Kugeldornen
• Dorn wird während des Biegevorgans automatisch gezogen
• Einstellung bis 10 stufenlos programmierbar
- Automatische Dornschmierung als Öl-Minimalmengenschmierung
- TUBOLUB Z-M (5 Liter / Gebinde) für Minimalmengenschmierung
- Schnittstelle für Netzwerkanbindung und Datenimport aus PIPEFAB
- Montagevorsatz für Schneidringmontage mit Messsystem
(automatische Druckeinstellung)
- Software - Rohrbiegesoftware PIPEFAB 4.0 BE Basic Paket
• Datenbank Oracle Express für Einzelplatzanwendung
• Erstellen von Isometrien (Einzelrohr)
• ConCSVImp - Schnittstelle Import Format CSV
• Berechnung von Biegedaten unter Berücksichtigung von Rückfederung,Streckung
und Auffederung
• Prüfung von Klemmlängen, Anfangs- und Endlängen
• Ausgabe von Biegedaten (Ausdruck)
• BendSim - Biegesimulation und grafische Darstellung über parametrische
Werkzeugauslegung
• BendCon - Erstellung undÜbergabe von NC-Biegedaten für TUBOMAT
- IsoTools – 3D-Darstellung, Beschriftungstools
- ConSTEP - Schnittstelle Import im Format STEP
- Werkzeugaufnahmen
- Biegewerkzeuge bestehend aus Biegerolle, Klemmstück und Gleitstück
(feststehend)
- Biegedorne 3000 mm für Stahlrohre Ausführung mit Schmierkanal für
Öl-Minimalmengenschmierung
- Vormontagestutzen
- Gegenhalteplatten zur Schneidringvormontage mit automatischer
Druckeinstellung an Stahl- und Edelstahlrohren
- Inbetriebnahme
- Verpackungskosten

Die Daten für dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Spezifikation

Technische Daten

Maschinennummer1125-2360010
MaschinentypRohrbiegemaschine
Baujahr2025
Zustandneu
Steuerungsartkonventionell
UrsprungslandDeutschland
Standort49779 Niederlangen
Lieferbedingungensofort, nach Absprache
Angebotshinweisab Lager - EXW 49779 Niederlangen
Datenstand2025-09-16
