Beschreibung

Schleifdurchmesser 355 / 455 mm
Schleiflänge 630 | 1030 | 1530 | 2030 mm
Spitzenhöhe 180 / 230 mm
Umlaufdurchmesser über Bett 355 / 455 mm
max. Werkstückgewicht 250 (300 opt.) kg
Schleifspindel .
Schleifscheibenabmessungen 450 (opt. 500) mm x127 x mm
Schleifspindeldrehzahl 600-1600 (stufenlos) 1/min
Handradteilung 0,001/ 0,01 / 0,1 mm
Schleifspindelstock schwenkbar +/- ±180 °
Vorschub automatisch 0,2-3000 mm/min
Werkstückantrieb .
Werkstückantrieb - Spindeldrehzahl 0-600 (stufenlos) 1/min
Werkstückantrieb schwenkbar ±90 °
Werkstückantrieb - Aufnahme 5 MK
Reitstock . xx
Reitstockpinolenverstellung 35 (opt. 70) mm
Reitstockpinolendurchmesser 48 (opt. 70) mm
Reitstockkonus 4 (opt. 5) MK
Tisch .
Tischgeschwindigkeit 1-5000 mm/min
Schwenkbarkeit des Tisches +9°/-5° | +8°/-4° | +7°/ °
Tischlängsbewegung max. 780 |max. 1180 |max mm
Motoren .
Schleifspindelmotor 5,50 ( opt. 7,50) kW
Werkstückantrieb-Motor 1,50 (opt. 2,20) kW
Hydraulikmotor 0,75 kW
Kühlmittelpumpe 0,18 kW
Maschinendimension .
Maschinengewicht ca, 3800 | 4700 | 6200 | 7700 kg
Maschinengröße (LxBxH) 2900x1500x2100 | 37000x15 mm

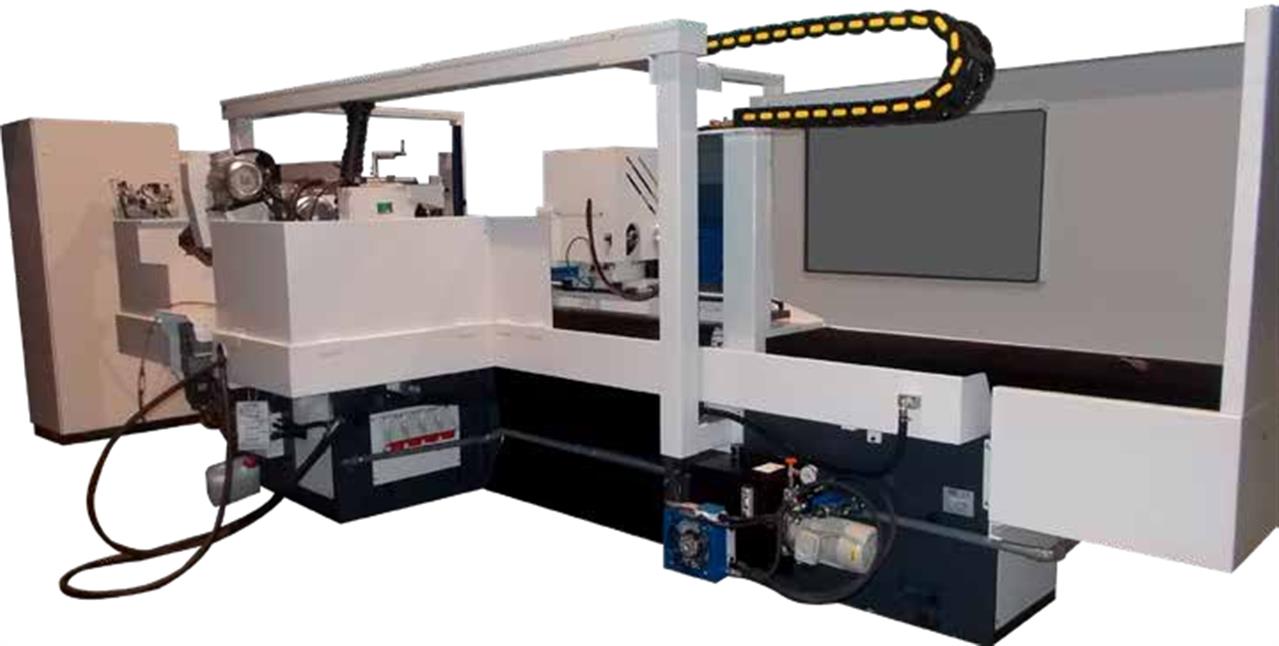

Fabrikneue leistungsfähige, konventionelle Universal-Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen: • ausgesprochen vielseitig einsetzbare Maschine mit hohen Qualitätsstandards • Bedienfeld mit Touchscreen (SIEMENS TP 700) für eine leichte Programmierung der Arbeitszyklen • Bearbeitung kleinerer Werkstücke in Einzel- oder Serienfertigung im manuellen oder automatischen Zyklus • automatischer Abrichtausgleich • vereinfachte Voreinstellung von Schleifscheibe und Werkstück • schnelle und genaue Bearbeitung komplexer Bauteilen dank der Mess- und Berührungssonden EINFACHE UND INTUITIVE BEDIENUNGSANZEIGE • Anzeige der Positionen des Schleifspindelstocks und des Maschinentisches am Bedienfeld • 12 unterschiedliche programmierbare Durchmesser für einen einzigen Schleifzyklus • Korrektur eines jeden Durchmessers am Bedienfeld • Halbautomatischer Schleifzyklus mit Stoppfunktion, die den Schleifscheibenvorlauf anhält, wenn der programmierte Durchmesser erreicht ist. • Automatischer Abrichtzyklus der Schleifscheibe mit Ausgleich aller Schleifhöhen VIELFÄLTIGE AUTOMATISCHE SCHLEIFZYKLEN • Schleifzyklen innen/außen: längs, einstechen, plan, diverse Durchmesser AUFBAU DER MASCHINE • alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300 kg erweitert werden. • der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet • die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte - diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität • präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen • der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden • Genauigkeit abgenommen nach ISO für Rundschleifmaschinen • der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden. Die Zustellung der Schleifscheibe erfolgt automatisch oder per Handrad. • die automatische Zentral-Schmierung sorgt für minimalen Verschleiß • ein Vielzahl von optionalem Zubehör wie automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine. • Diesen Maschinentyp gibt es auch als komplette CNC-Version mit B-Achse uvm. Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung. Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
