Beschreibung

Spindeldurchmesser 160 mm

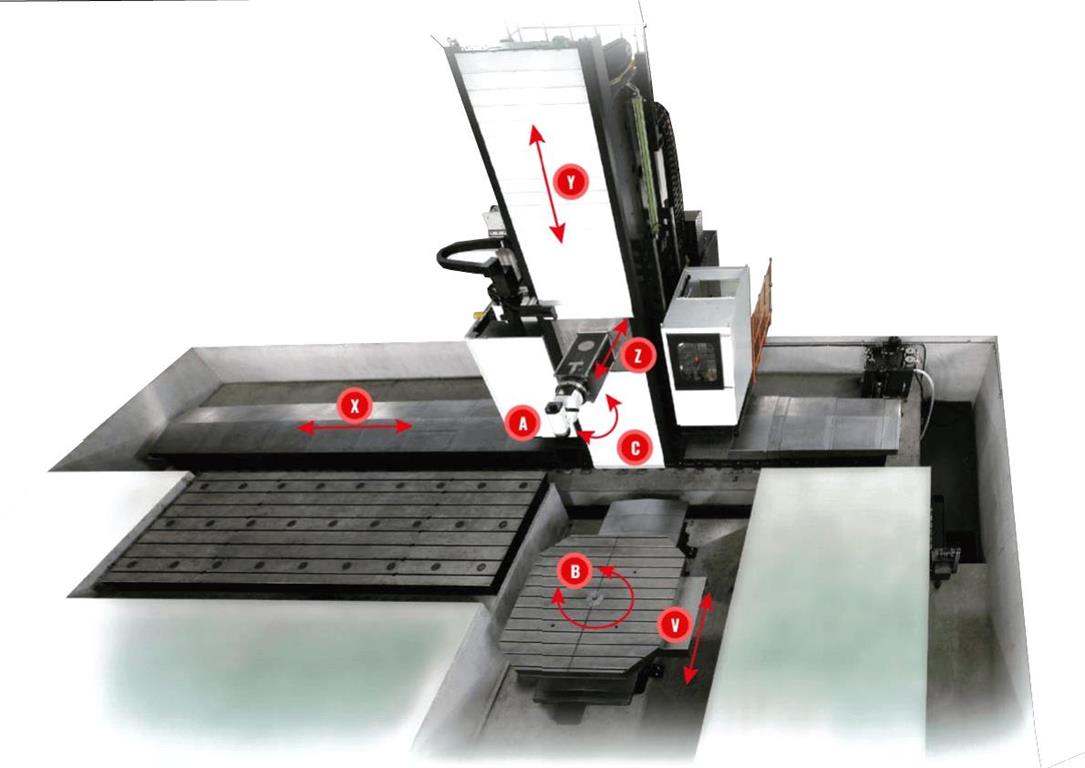

x-Weg 4000/6000/8000/10000/1200 mm
y-Weg 2000/2500/3000/3500/4000 mm
z-Achse 1200 mm
w-Achse 700 mm
Spindelkonus 50 SK/BT
Spindeldrehzahl max. 3000 U/min
Spindelmotor 37/51 kW
Vorschübe X/Y/Z/W: 10 / 10 / 10 / 8 m/min
Eilgangsgeschwindigkeit X/Y/Z/W: 20 / 20 / 20 / 1 m/min
Drehmoment an der Spindel 3.300 Nm
Stößelquerschnitt 460x520 mm
Tischbelastung 30 t

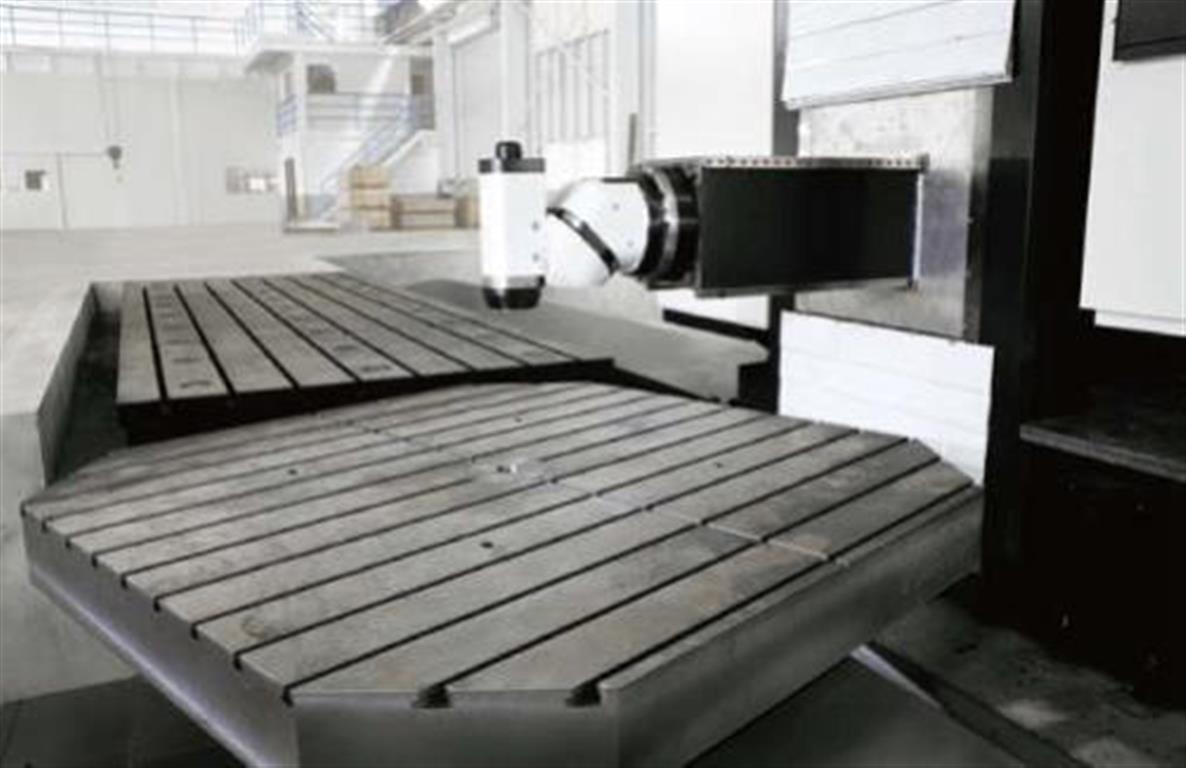

Tischgröße 2500x2500 mm
Tischverfahrweg 1500 mm
Maschinengewicht ca. FBM-160 mit X=4m: 80 t
Positioniergenauigkeit 0.032/1000 mm
Wiederholgenauigkeit 0.018/1000 mm

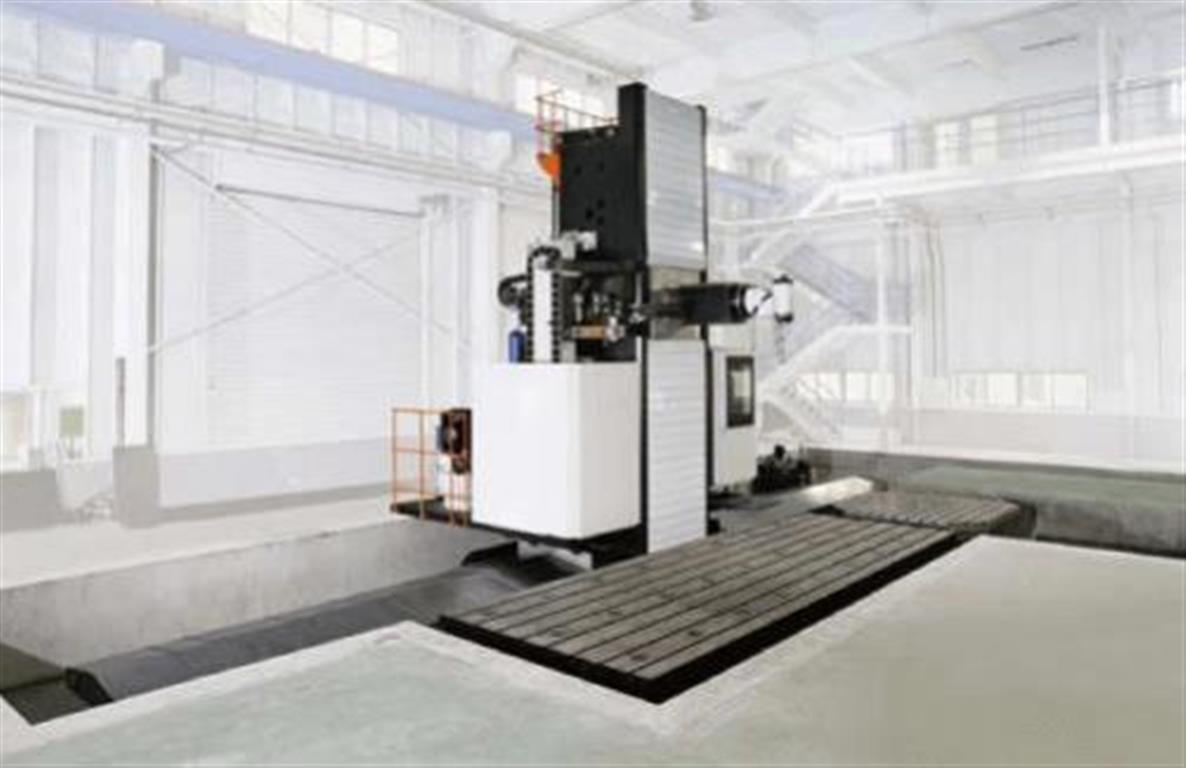

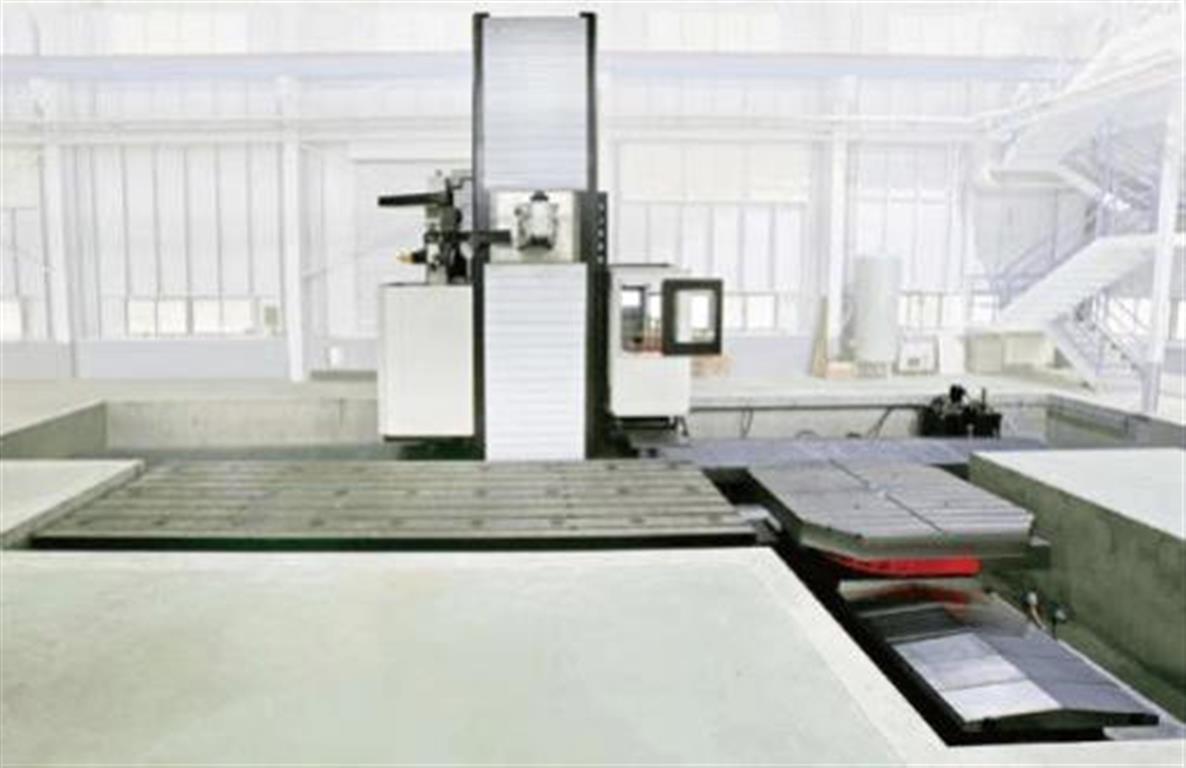

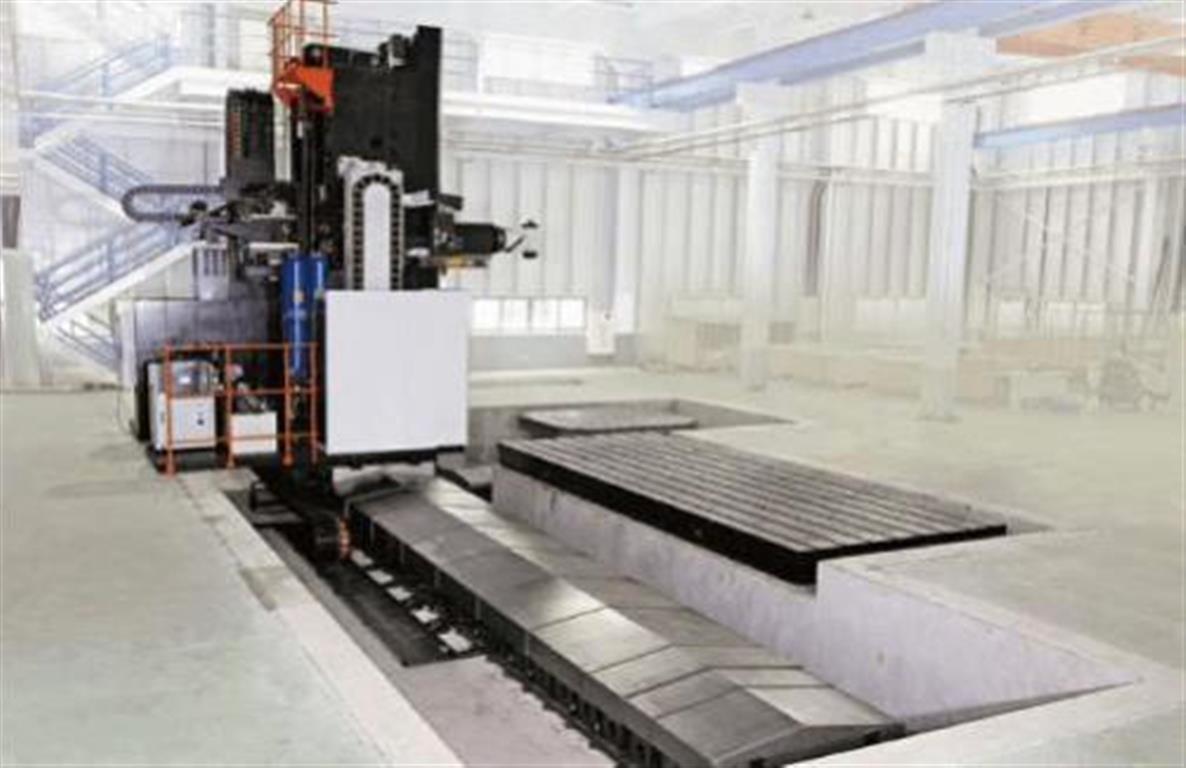

Fabrikneues CNC gesteuertes Plattenbohrwerk mit CNC Steuerung von Siemens/Fanuc/Heidenhain. Alles wesentlichen Komponenten von namhaften Herstellern wie Siemens, SKF, FAG, Heidenhain, Igus uvm. Neu entwickelte FB-Serie Praktisch für eine Vielzahl von Fertigungsanwendungen Modulare Anordnung Mit einer Vielfalt von Optionen für noch mehr Produktivität und Anwendungsvielfalt Maschinen-Layout: · Extra-breite Flachführungen mit "heavy-duty"-Rollenführungen für Schwerzerspanung · Hohe Tischbelastbarkeit · Hochpräzisionstisch Spindel: · hochgenaue und hochsteife Spindellagerpaare von SKF · Konstant-Temperatur-Ölkühlung und thermisches Spindel-Kompensationssystem · Optimierte Stützweite, um ein starres Spindelsystem zu gewährleisten · Abnehmbare Spindelhülse Ständer: · Hochwertiges Sandharz Gusseisen aus eigener Gießerei · Zweifache Wärmealterung für eine stabile Präzision · Das FEA-Optimierungsdesign sorgt für hohe Steifigkeit · Breite Führungsschienen für schwere Fräs- und Bohrarbeiten · Große Querschnittssäule Maschinenbett: · Schweres, veripptes Maschinenbett · Zweifache Wärmealterung für eine stabile Präzision · Das FEA-Optimierungsdesign sorgt für hohe Steifigkeit · Wälzkörper von INA · Führungsbahnen sind mit Teflon beschichtet Tisch: · Präzisions-Kugelrollspindel (Deutschland Rexroth) treibt die X-Achse an · B-Achse verwendet ein hochpräzises Doppelritzel, um Getriebe-Spiel zu eliminieren und die Übertragungsgenauigkeit zu gewährleisten · Glasmaßstäbe mit hoher Genauigkeit - (HEIDENHAIN) · Winkelgeber (HEIDENHAIN) · B-Achse mit kraftvoller hydraulische Klemmung · B Drehachse beinhaltet: Servomotor, Schneckengetriebe, Doppelritzel und Getriebe-Struktur. Antriebssystem: · hochpräziser C3 Kugelgewindetrieb von Rexroth, die Doppelmutter ist vorgespannt und sorgt somit für hohe Genauigkeit · Importieres Synchronriemengetriebe - sorgt für robuste Antriebskraft · Kupplungen von KTR (BRD) für höchste Zuverlässigkeit Weitere Technische Daten und Zubehör, gemäß Anlage. Wir haben diese Maschine auf Lager und kurzfristig lieferbar. Fragen Sie uns danach! Die Reisekosten für die Besichtigung werden Ihnen natürlich beim Kauf angerechnet. Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
