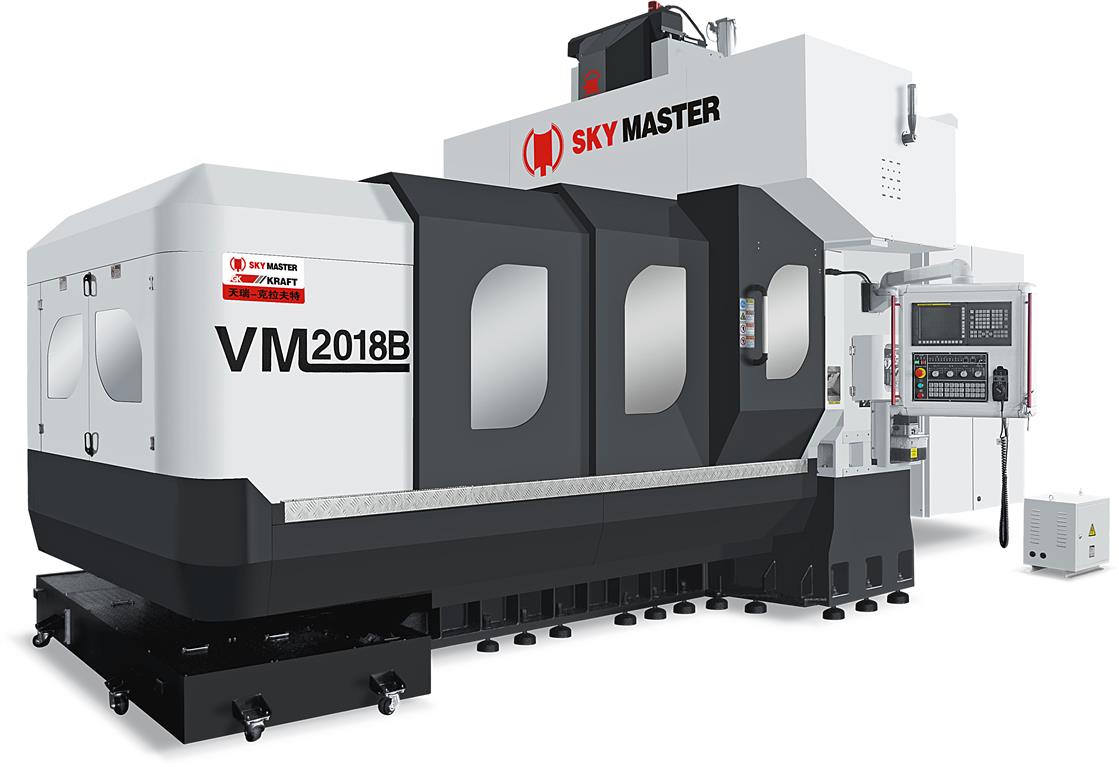

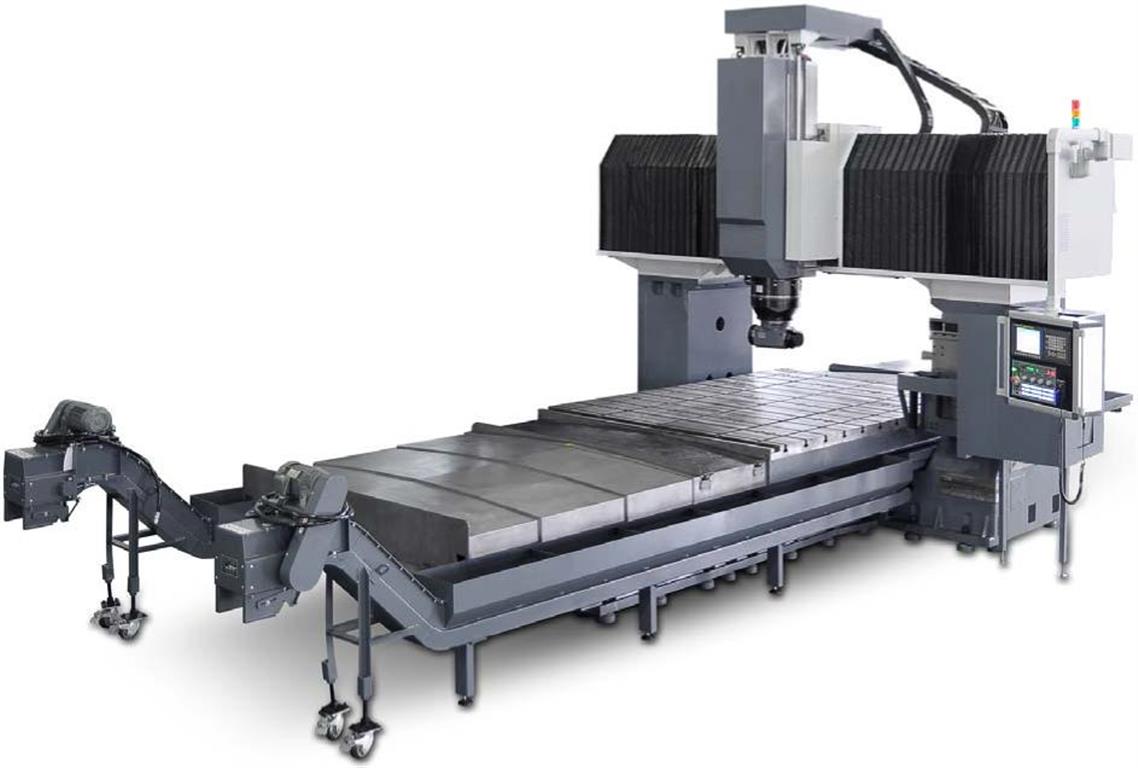

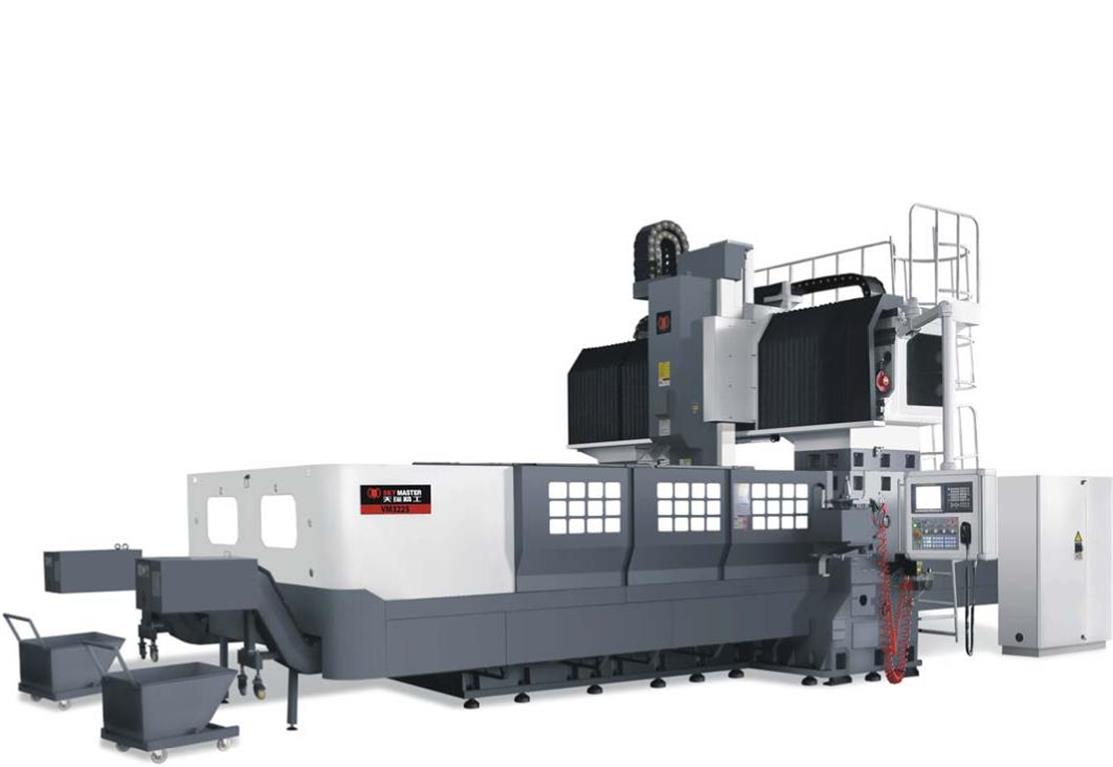

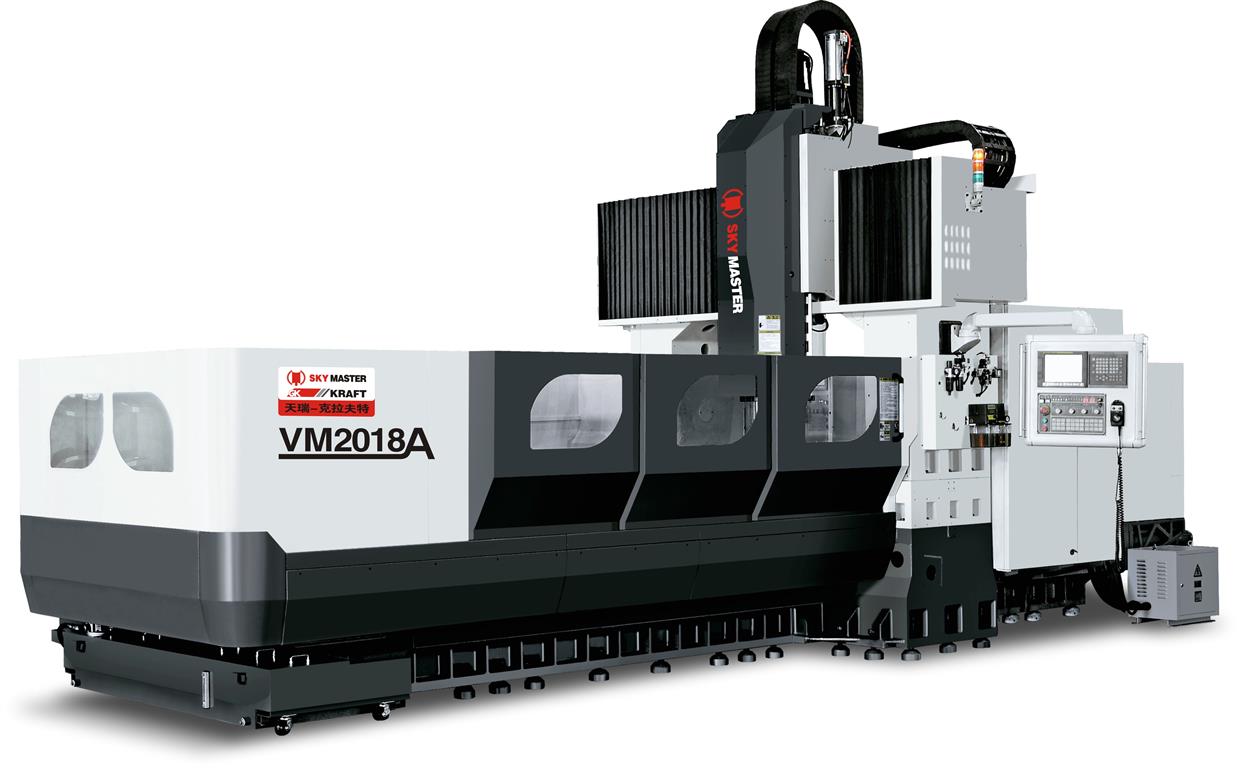

Portalfräsmaschine
KRAFT
VM-2018 | VM-3018 | VM-4018
Auf Anfrage
Zustand
Gebraucht
Baujahr
unbekannt
Verfügbarkeit
None
Kategorie
Fräsmaschinen
Standort
China
Händler
Beschreibung
x-Weg 2300|3200|4100 mm
y-Weg 2000 mm
z-Weg 800 mm
Abstand Spindelnase und Tisch 180~980 mm
Abstand zwischen Ständern 1840 mm
Tischgröße 2300x1600|3200x1600|4100x mm
Tischbelastung 8|10|12 t
T-Nuten (BreitexAbstandxAnzahl) 22x180x8 mm
Spindelkonus 50 BT/SK
Spindeldrehzahl 6000 (opt.10000) 1/min
Spindelmotor 15/18,5|22/26|22/26 kW
Spindelmotor-Drehmoment 560/662 Nm (bei 10000 1/m
Eilgang in X-Y-Z Achse 20/20/15|20/20/15|15/20/1 m/min
Vorschübe 1~10000 mm/min
Werkzeugwechsler 32 -fach
Werkzeuglänge max. 350 mm
Werkzeugdurchmesser 110/225 mm
Werkzeuggewicht max. 20 kg
Positioniergenauigkeit 0,020|0,025|0,03 mm
Wiederholgenauigkeit 0,015|0,020|0,025 mm
Gesamtleistungsbedarf 60 kva
Maschinenlänge 7027|8927|10327 mm
Maschinenbreite/-höhe 5217x4339|5217x4339|5217x mm
Maschinengewicht ca. 22|26|30 t
Fabrikneue CNC Portalfräsmaschine mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.
Die Maschine ist für die Ansprüche im Präzisions-Formenbau konzipiert
Alle Bauteile bestehen aus hochwertigem Grauguss und sind wärmebehandelt, um die beste strukturelle Stabilität und Positioniergenauigkeit zu gewährleisten. Die Genauigkeit orientiert sich an der aktuellen VDI-Norm.
Die Struktur der Maschine wurde mit der FEM-Analyse hinsichtlich Festigkeit und Steifigkeit optimiert
Die Standard-Maschine ist mit einer benutzerfreundlichen und wartungsarmen FANUC OI MF ausgestattet. Die Servoantriebe und -treiber sind vom entsprechenden Steuerungshersteller. Optional kann die Maschine mit HEIDENHAIN oder SIEMENS ausgestattet werden
Kraftvolles Getriebe von Barufaldi/Italien
Der Arbeitstisch der VM-Serie läuft auf 4 Linearführungen (THK Japan oder Rexroth Deutschland), um ein Höchstmaß an Stabilität zu erreichen, die Tischbelastbarkeit zu verbessern und gleichzeitig die Schnitt-Vibrationen zu reduzieren.
Der Spindelstock wird von 2-stufigen Linearführungen (THK Japan oder Rexroth Deutschland) unterstützt, eine weitere Linearführung befindet sich auf der Oberseite der Traverse um die Steifigkeit und Präzision zu verbessern.
Extrabreite und verippte Ständer und Traverse der VM-Serie erhöhen die Steifigkeit und Stabilität der Maschine
Schneller und effektiver Fräskopf-Austausch mit halbautomatischen und automatischen Austauschsystem (Option).
Verschiedene Köpfe und weiteres umfangreiches Sonderzubehör für noch mehr Produktivität
Verwendung von hochwertigen Komponenten namhafter Hersteller. Somit ist auch eine schnelle Ersatzteilversorgung gewährleistet.
Montage in klimatisierten Werkshallen
Gewährleistung: 12 Monate und 24 Monate auf die Steuerung
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
