Beschreibung

Drehdurchmesser über Bett 400 mm
Drehdurchmesser über Support 245 mm
Drehlänge 800 mm
Gesamtleistungsbedarf 4.5 kW
Maschinengewicht ca. 1.25 t

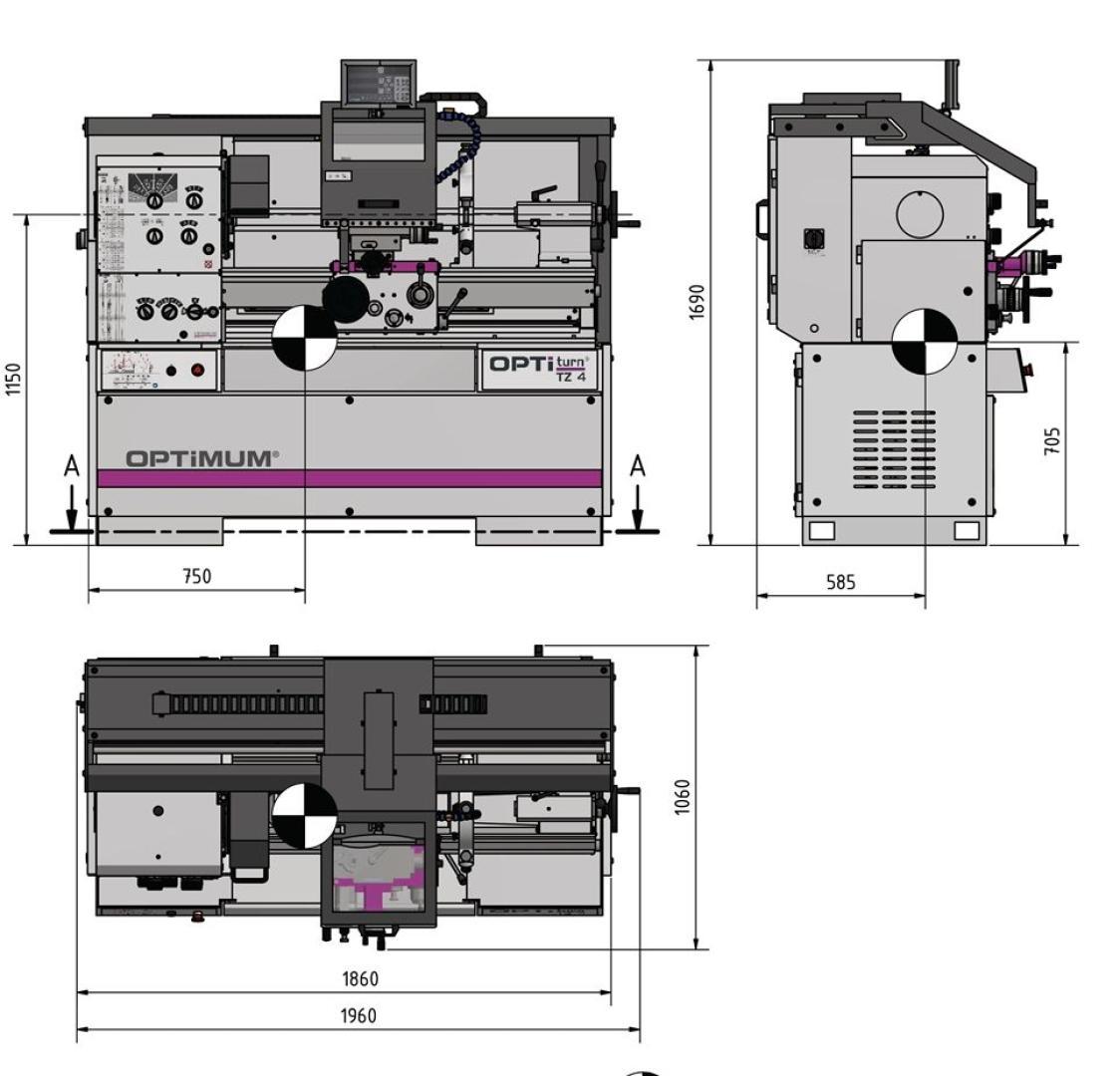

Raumbedarf ca. 1.96x1.69x1.06 m

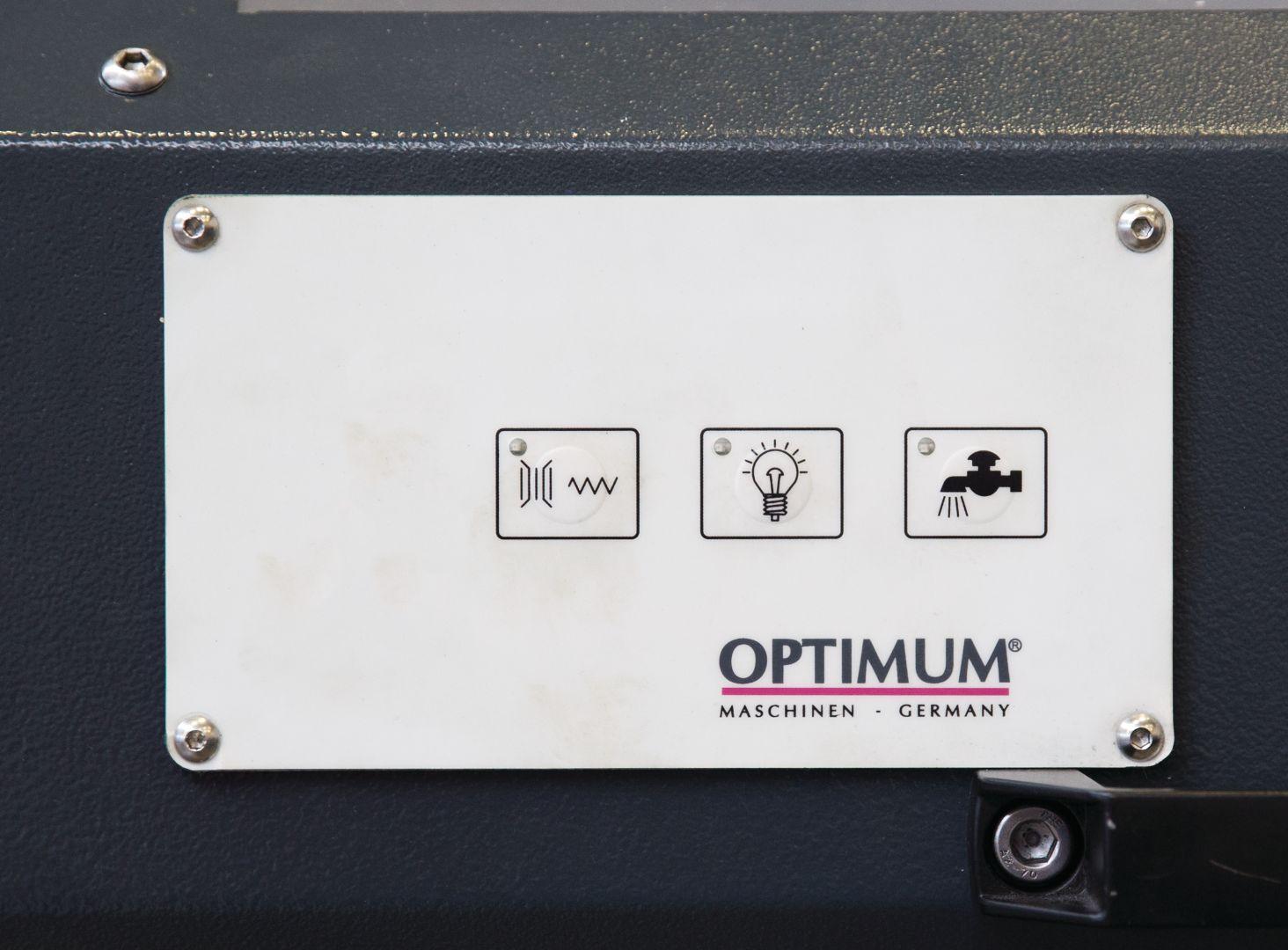

Präzisions Leit und Zugspindeldrehmaschine mit digitaler Positionsanzeige BESCHREIBUNG: Gehärtete und geschliffene Z-Achse Führungsbahn Teilverkleidung mit mitgeführten, gross dimensioniertem Späneschutz, Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld, Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar, Leit- und Zugspindelabdeckung Feingestufter Vorschub- und Gewindeschneidbereich, LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes, Energiekette für schonende Leitungs- und Schlauchführung, Wechselräder optional auch für Zoll- und Modulgewinde erhältlich, Schaltschrank mit 24 V DC Netzteil, Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849, Entkoppelte Handräder geprüft nach EN 23125, Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125, Alle Schütze und Relais von Siemens oder Schneider, Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse, Nach vorne ausziehbare Spänewanne, Schnellwechsel-Stahlhalter SWH 5-B, Stahlhalter 25 x 120 Typ D für Vierkantmeissel 20 mm, Digitale Positionsanzeige NEWALL DP 700 Verringerung der Abbremszeit der Hauptspindel durch elektrisch gebremsten Motor, Motorschutzschalter TECHNISCHE DATEN: Abmessungen und Gewichte Länge ca. 1960mm, Höhe ca. 1690mm, Breite/Tiefe ca. 1060mm, Gewicht (Netto) ca. 1250kg Arbeitsbereiche: Spitzenhöhe 200mm, Umlaufdurchmesser über Planschlitten 245mm Spitzenweite 800mm Bettbreite 260mm Umlaufdurchmesser über Maschinenbett 400mm Drehzahlbereich Anzahl der Drehzahlbereiche 16 Drehzahlbereich 45 – 1800min¯¹ Elektrische Daten Leistung Antriebsmotor 3 / 4,5kW Netzfrequenz 50Hz Anschlussspannung 400V Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe 0,125kW Spindel Spindelaufnahme DIN ISO 702-1 Nr. 5 Spindelkonus MK 6 Spindelbohrung/Stangendurchlass Durchmesser 52mm Cj2Zpc9R Futterdurchlass Durchmesser 52mm Reitstock Reitstockaufnahme MK 3 Reitstock Pinolendurchmesser 50mm Reitstock Pinolenhub 110mm Steigungen Steigung Metrisch 0.2 - 14mm/U Anzahl der Steigungen Zoll 42 Anzahl der Steigungen Metrisch 26 Steigung Modulgewinde 0.1 - 7mm/U Steigung Zoll 80 - 1Gg/1" Anzahl der Steigungen Modulgewinde 44 Verfahrweg Verfahrweg Oberschlitten 112mm Verfahrweg Bettschlitten 800mm Verfahrweg Planschlitten 212mm Vorschub Vorschubbereich längs 0.0263 - 1.8416mm/U Vorschubbereich plan 0.0133 - 0.9321mm/U Anzahl der Vorschübe längs 48 Anzahl der Vorschübe plan 48 Elektrischer Anschluss Gesamt Anschlusswert 5kW LIEFERUMFANG: Feststehende Lünette Durchlass Ø 10 - 130 mm Mitlaufende Lünette Durchlass Ø 10 - 100 mm Reduzierhülse MK3 und MK6 Feste Zentrierspitze MK3 Schnellwechsel-Stahlhalter 5-B Stahlhalter 25 x 120 Typ D für Vierkantmeissel Wechselräder-Satz für metrisches Gewinde Maschinenerstbefüllung mit Qualitätsöl Bedienwerkzeug Integrierte Kühlmitteleinrichtung
