Beschreibung

x-Weg 750 mm
y-Weg 230 mm
z-Weg 360 mm
Gesamtleistungsbedarf 5 kW
Maschinengewicht ca. 1.3 t

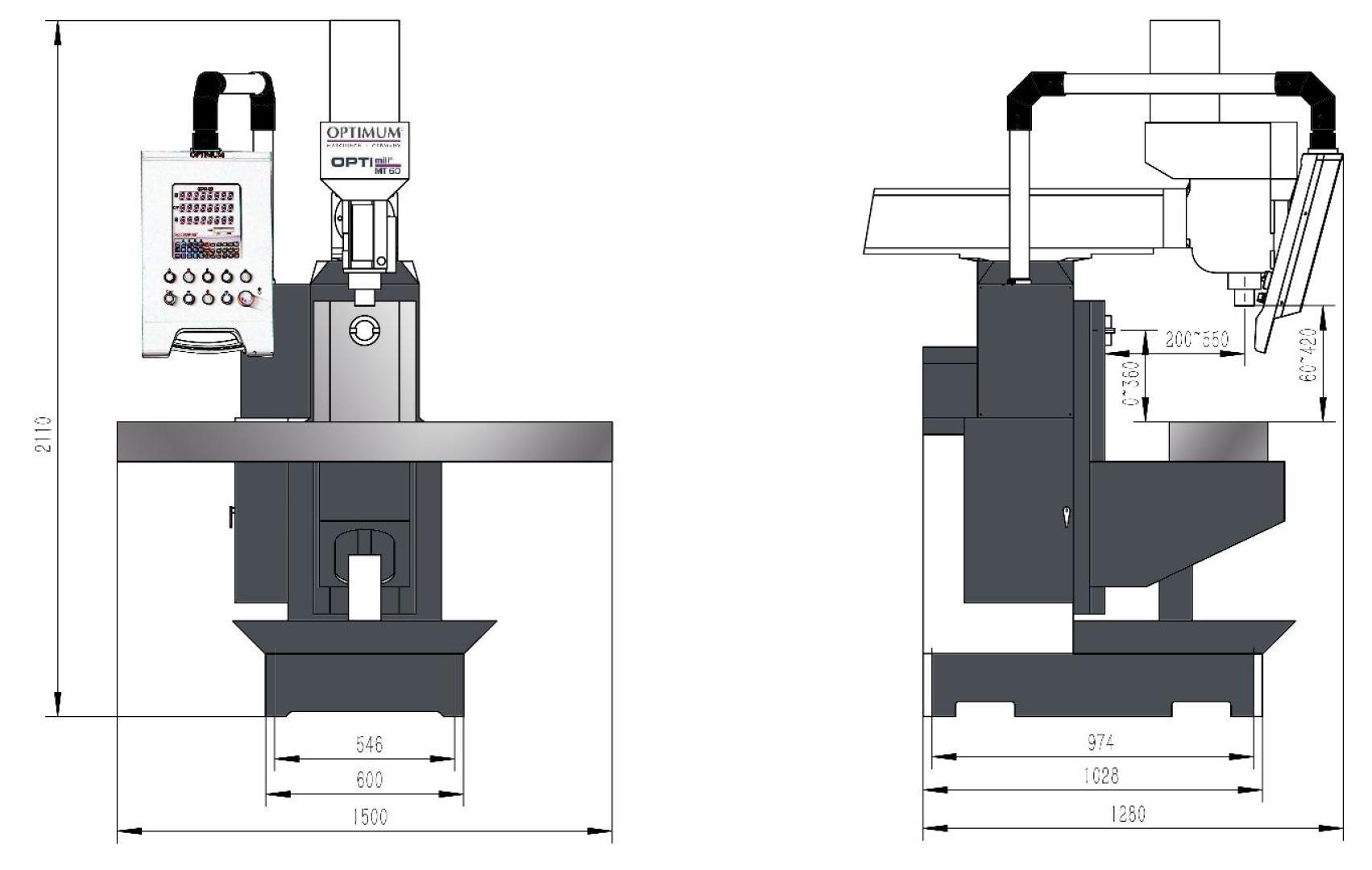

Raumbedarf ca. 1.65x1.3x2.1 m

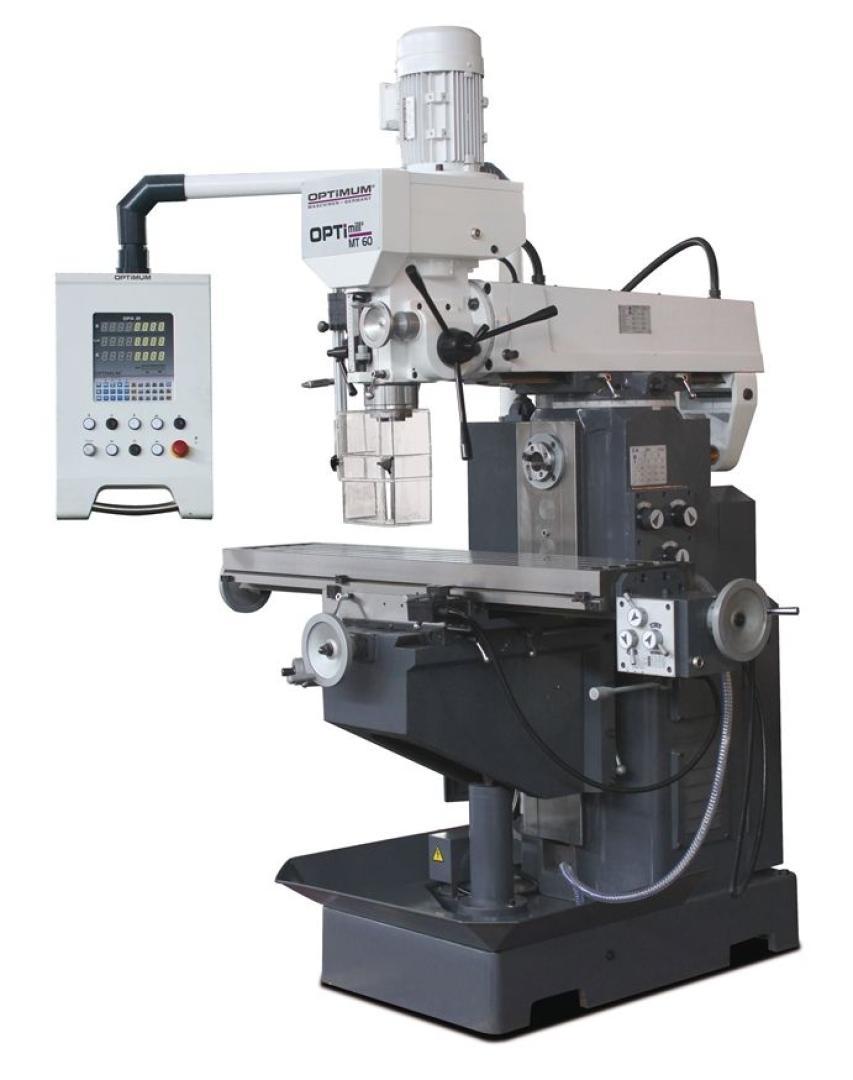

Schwere, massive Ausführung aus hochwertigem, vibrationsabsorbierendem Grauguss Massiver und gross dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten Automatischer Pinolenvorschub (Bohren) einschalten über den Hebel Pinolenvorschub oder manueller Vorschub Pinole mit dem Feinvorschub-Handrad Rechts-/Linkslauf Kühlmitteleinrichtung X-Achse verfährt wahlweise mit dem Handrad oder über die Tischvorschubeinrichtung Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für grösstmöglichen Schutz des Anwenders TECHNISCHE DATEN Abmessungen und Gewichte Länge ca. 1650mm Breite/Tiefe ca. 1310mm Höhe ca. 2160mm Gewicht (Netto) ca.1300kg Bohr-Fräskopf Bohr-Fräskopf Neigebereich ± 45 Bohr-Fräsleistung Messerkopfgrösse max.100mm Bohrleistung Stahl (S235JR) 30mm Dauerbohrleistung Stahl (S235JR) 25mm Schaftfräsergrösse max.25mm Elektrische Daten Anschlussspannung 400V Netzfrequenz 50Hz Frästisch horizontal Horizontalfrästisch Länge 1270mm Horizontalfrästisch Breite 280mm Abstand Vertikalspindel - Horizontalfrästisch min.60mm Abstand Vertikalspindel - Horizontalfrästisch max.420mm Horizontalfrästisch T-Nuten Grösse 14mm Horizontalfrästisch T-Nuten Anzahl 4 Horizontalfrästisch T-Nuten Abstand 50mm Horizontalfrästisch Traglast max.150kg Horizontalspindel Horizontalspindel Ausladung 35 – 370mm Horizontalspindel Spindelaufnahme ISO 40 DIN 2080 Horizontalspindel Drehzahlbereich 40 – 1300min¯¹ Horizontalspindel Anzahl der Drehzahlbereiche 9 Horizontalspindel Leistung Antriebsmotor 2,2kW Kühlschmiermittelsystem Kühlmittelpumpe(n) Antriebsleistung 40W Verfahrweg Verfahrweg X-Achse manuell 750mm Verfahrweg Y-Achse manuell 230mm Verfahrweg Z-Achse manuell 360mm Verfahrweg X-Achse automatisch 680mm Vertikalspindel Vertikalspindel Ausladung 220 – 550mm Vertikalspindel Art des Pinolenvorschubs automatisch Vertikalspindel Spindelaufnahme ISO 40 DIN 2080 Vertikalspindel Drehzahlbereich 90 – 2000min¯¹ Vertikalspindel Anzahl der Drehzahlbereiche 8 Vertikalspindel Pinolendurchmesser 90mm Vertikalspindel Pinolenhub 120mm Vertikalspindel Anzugsstange M16 Vertikalspindel Pinolenvorschub 0,008 – 0,25 (3 Stufen)mm/U Vertikalspindel Leistung Antriebsmotor Normalbetrieb 2,2kW Elektrischer Anschluss Gesamt Anschlusswert 5kW LIEFERUMFANG Zahnkranzbohrfutter Ø 1 - 16 mm / B16 Aufnahmedorn Bohrfutter ISO40 / B16 Adapter ISO40 / MK 3 Adapter ISO40 / MK 2 Frässpindel Horizontalfräsen Ø 22 mm Frässpindel Horizontalfräsen Ø 27 mm Anzugsstange vertikal und horizontal Bedienwerkzeug
