Beschreibung

Drehdurchmesser 390 mm
Drehlänge 507 mm
Steuerung MSG 805 MAPPS
max. Drehdurchmesser 390 mm
Umlaufdurchmesser über Bett 680 mm
Umlaufdurchmesser über Planschlitten 510 mm
Spitzenweite 618 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 45 - 4.500 min/-1
Antriebsleistung - Hauptspindel 11 / 7,5 kW
Spindellagerdurchmesser 110 mm
Spindelbohrung 73 mm
max. Stangendurchmesser 51 mm
Spindelnase JIS A2-6

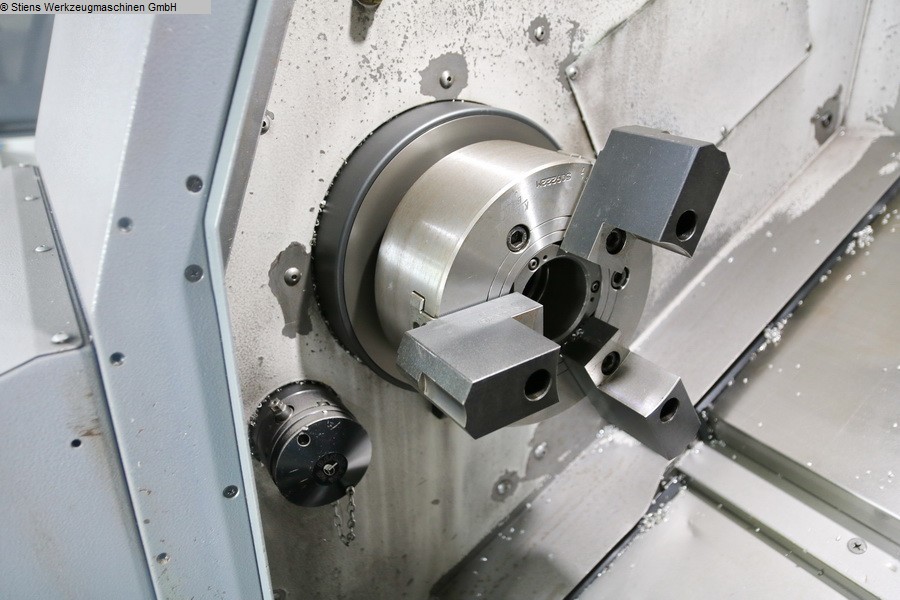

Futterdurchmesser 210 mm
C-Achse 0,001 °
Verfahrwege:
x-Achse 235 (195+40) mm
z-Achse 520 mm

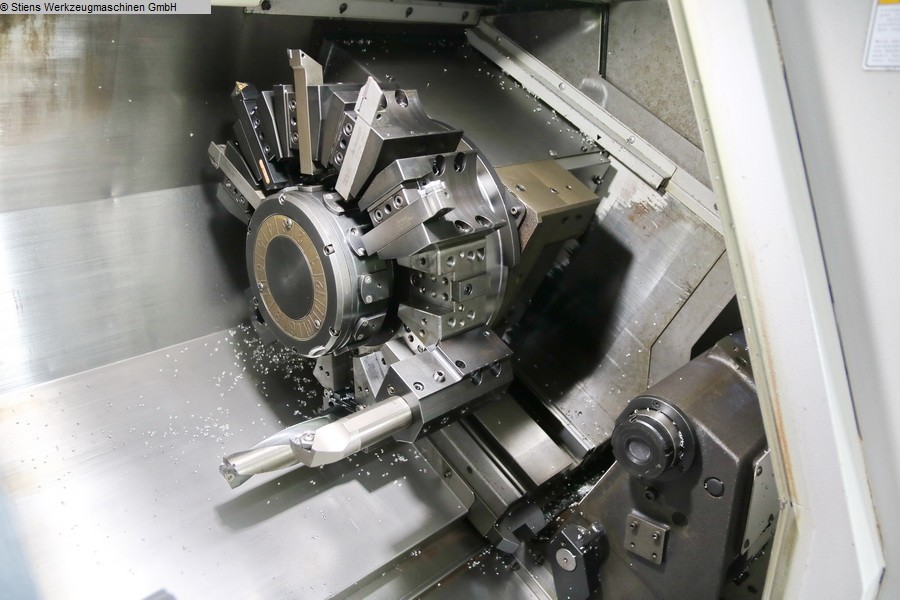

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 3.000 min -1
Antriebsleistung angetr. WZ-Stationen 5,9 / 4,5 kW
Schafthöhe für Vierkantwerkzeug 25 mm
Schaftdurchmesser der Bohrer max. 50 mm
Revolverschaltzeit 0,2 sec.
Reitstock:
Reitstockverschiebung 490 mm
Pinolen-Durchmesser 85 mm
Reitstockaufnahme MT 4
Pinolenhub 120 mm
Vorschübe:
Eilgang X: 18 / Z: 24 m/min
Tippvorschubgeschwindigkeit 0 - 1.260 mm/min
Gesamtleistungsbedarf 30,1 kW
Maschinengewicht ca. 4,5 t
Raumbedarf ca. 5,0 x 2,5 x 2,5 m

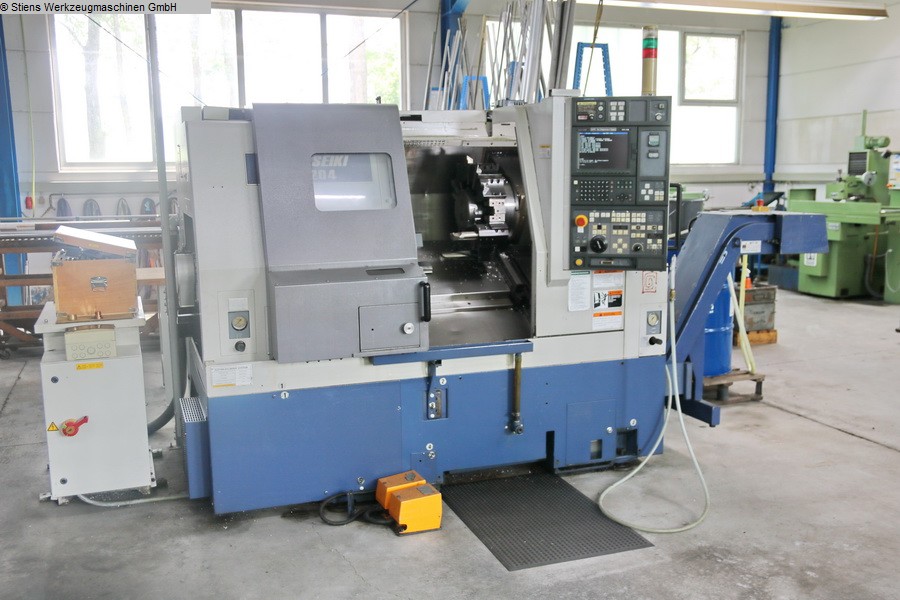

CNC - Dreh- und Fräszentrum MORI SEIKI - SL 204 MC
