Description

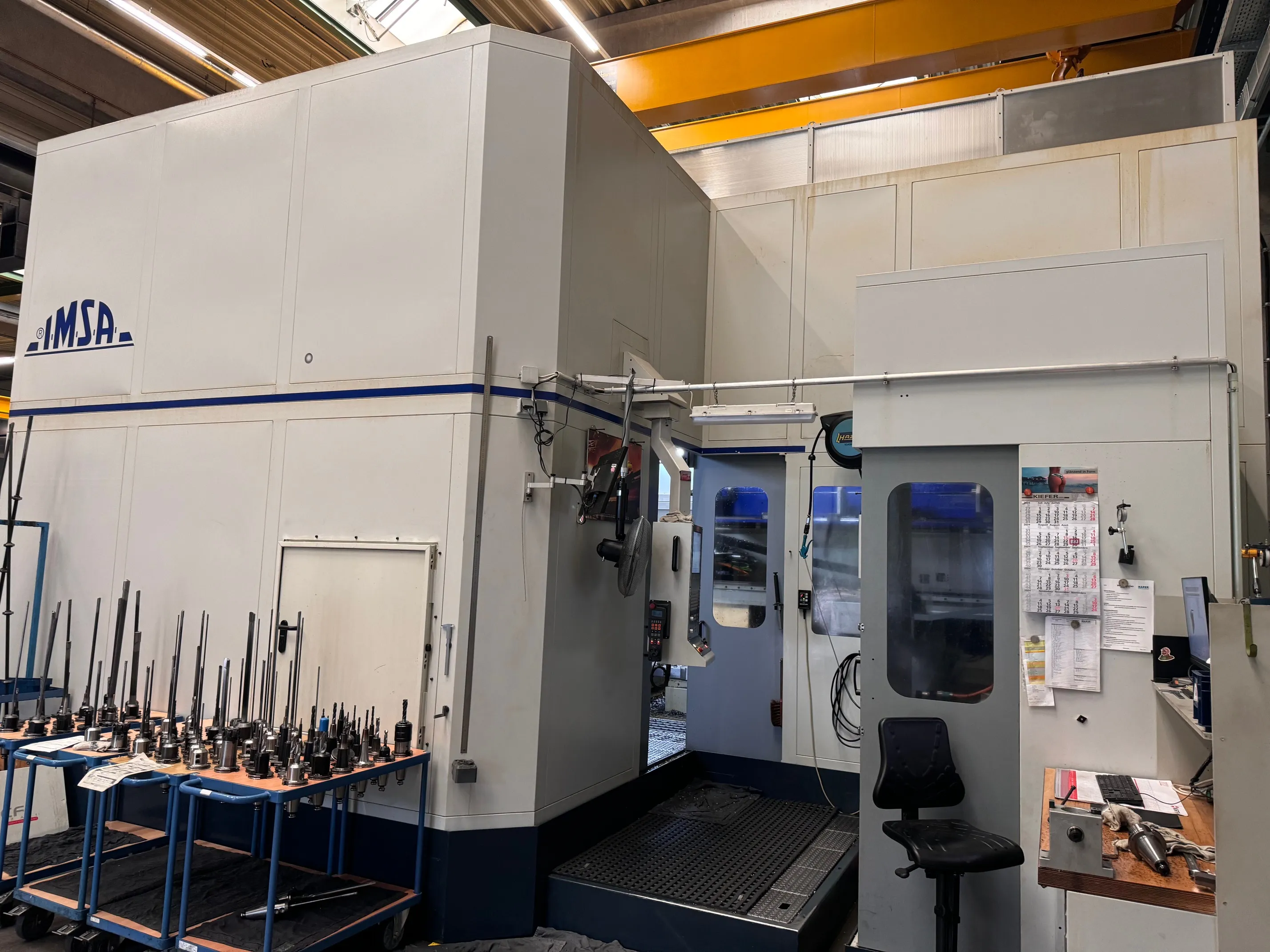

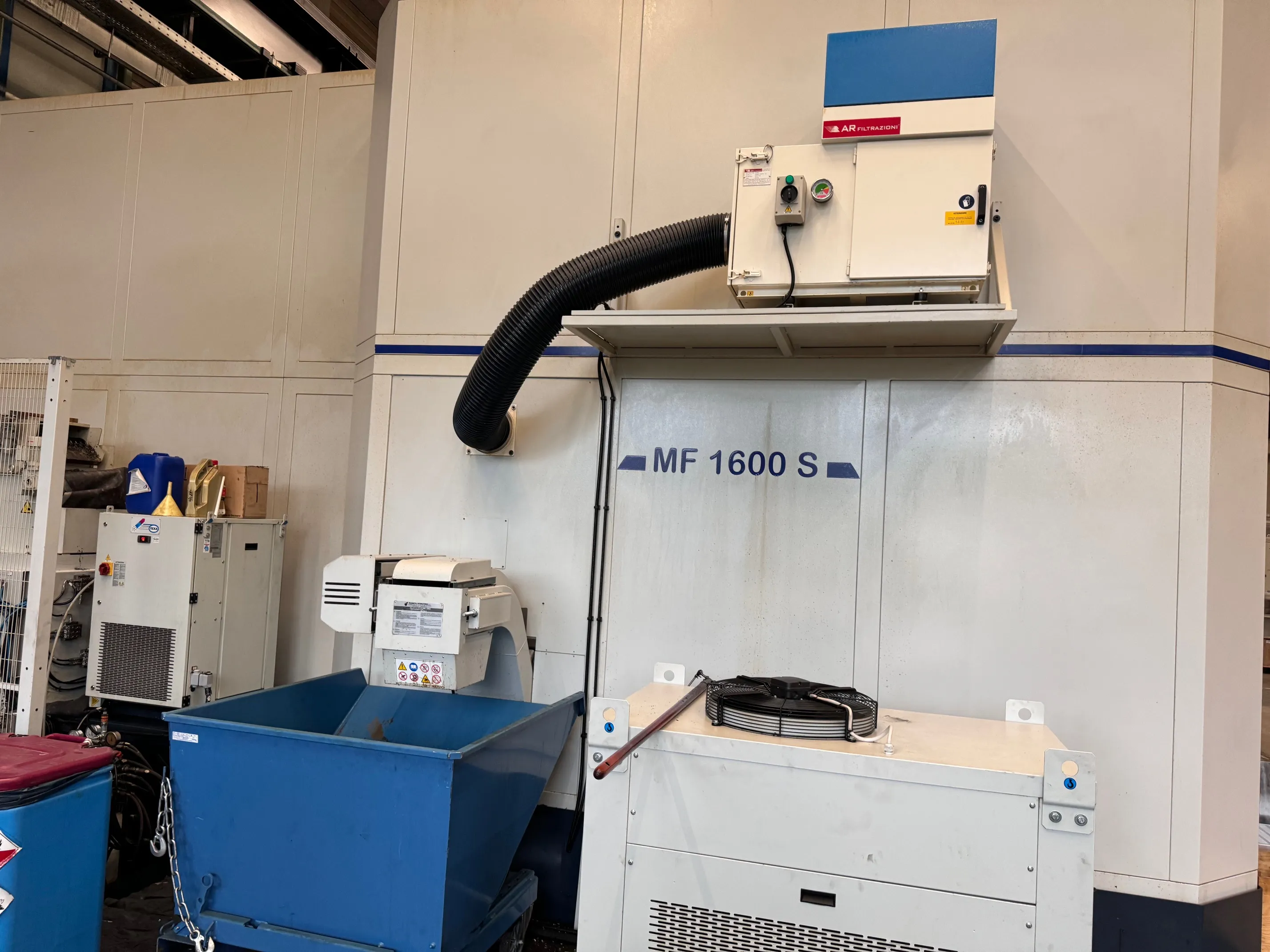

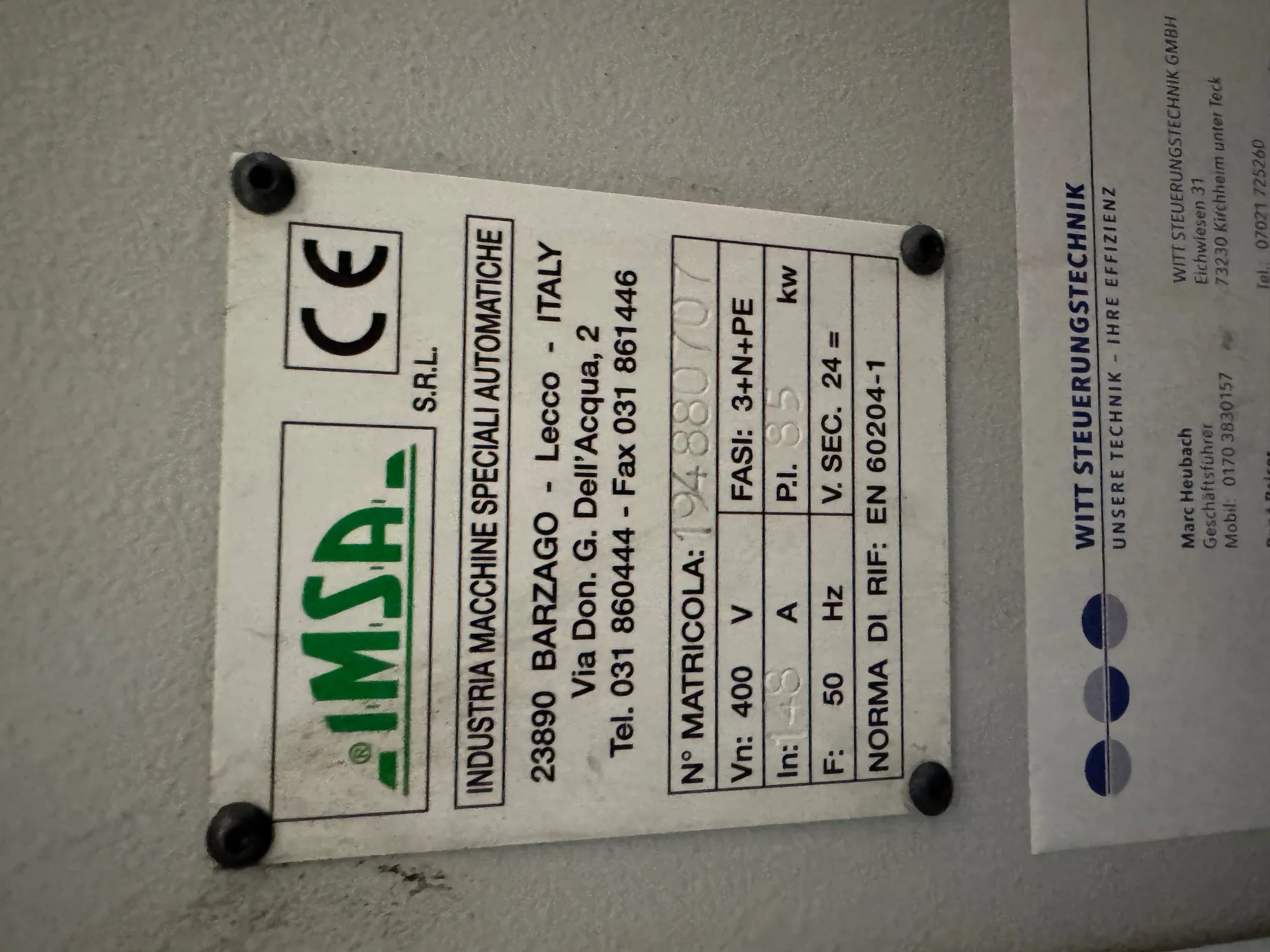

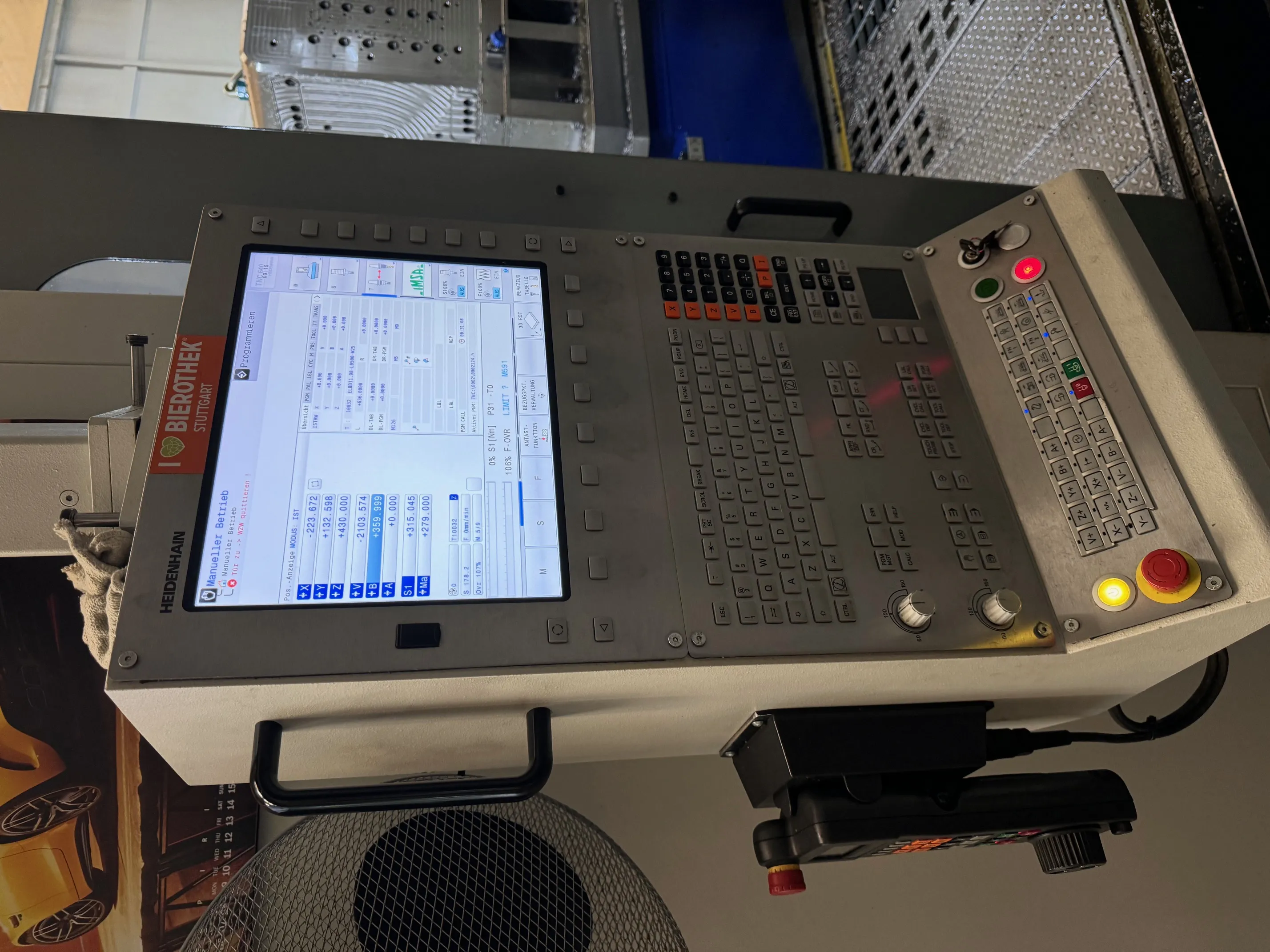

Deep hole drilling and milling machine IMSA MF 1600S

Year of construction: 2018

Travel paths

Maximum drilling depth in one go                                                                         V-axis 1,600 mm

Table transverse movement                                                                                           X axis 3,000 mm

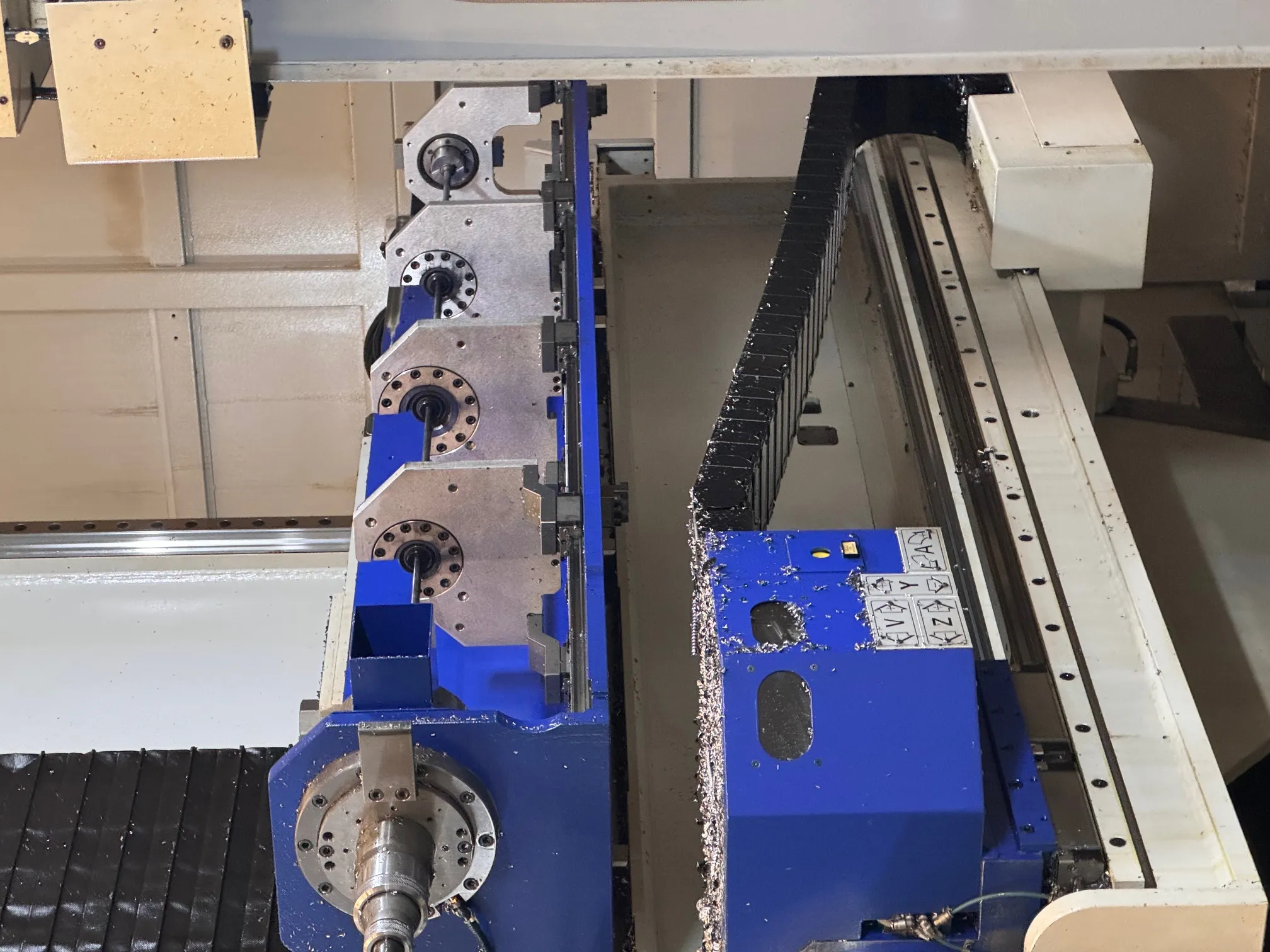

Drilling slide vertical movement                                                                             Y axis 1,600 mm

Approaching the workpiece / milling axis stroke                                                           Z axes 1,500 mm

Tilting deep drilling milling unit (angular resolution 0.001°)                                    A-axis +30°/-15°

Table rotation (angular resolution 0.001°)                                                               B axis 360°

Feed, adjustable speed max. 10,000 mm/min

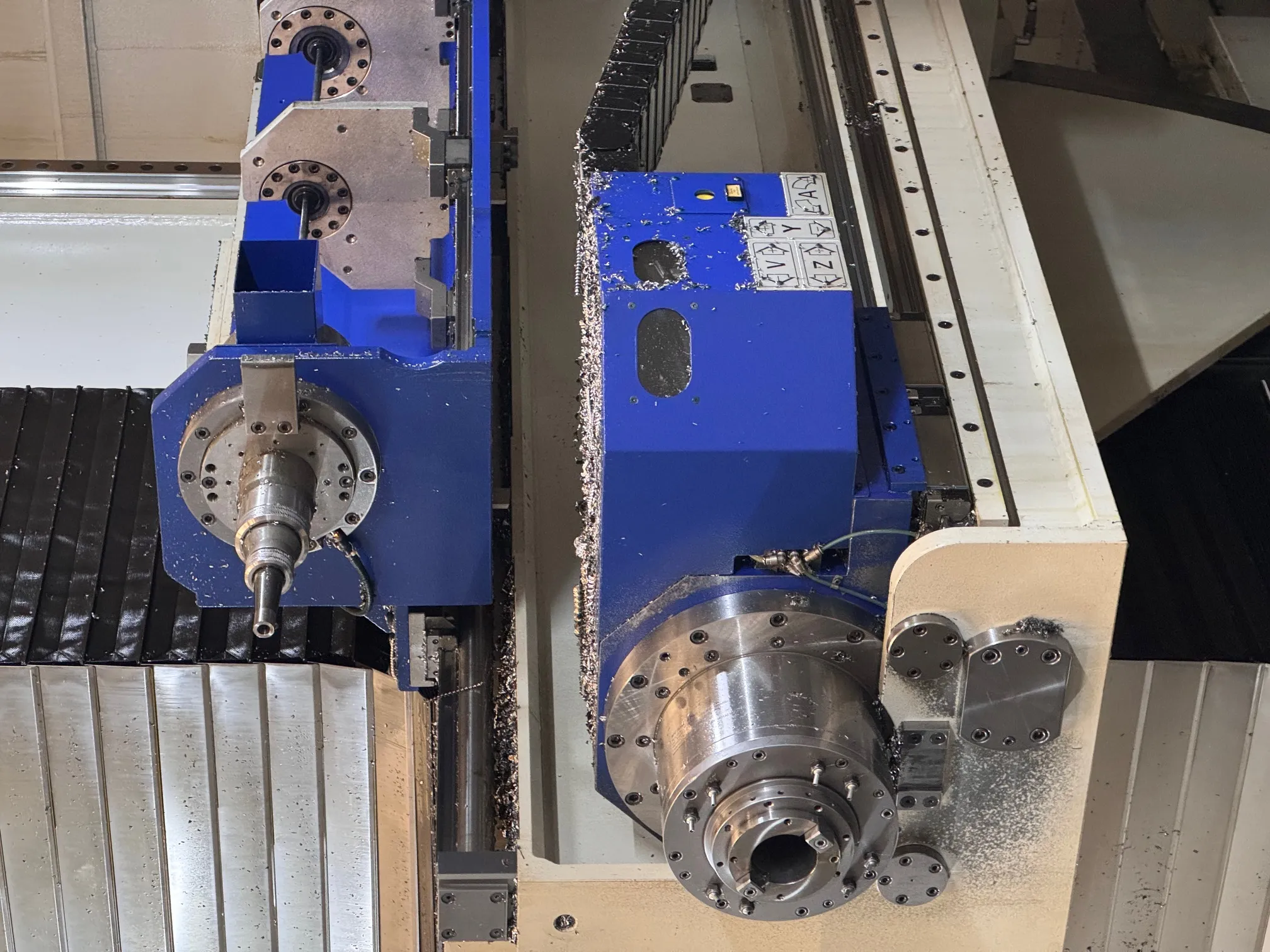

SK50 deep drilling milling spindle

Optimal drilling diameter in solid material                                                           5-25mm

Max. Drilling diameter with pilot hole or in short-chipping materials up to 40 mm

Adjustable spindle speed                                                                                  1 - 4,500 rpm

Motor power of the drilling spindle                                                                                17.0 8 (S1) kW

Spindle torque                                                                                                324 Nm

Standard drilling tool holder                                                                          diameter 25 70 mm

Max. Oil pressure through the spindle                                                                                120 bar

Tool holder                                                                                              SK 50 DIN 69871/A

Liquid cooling                                                                                                      YES

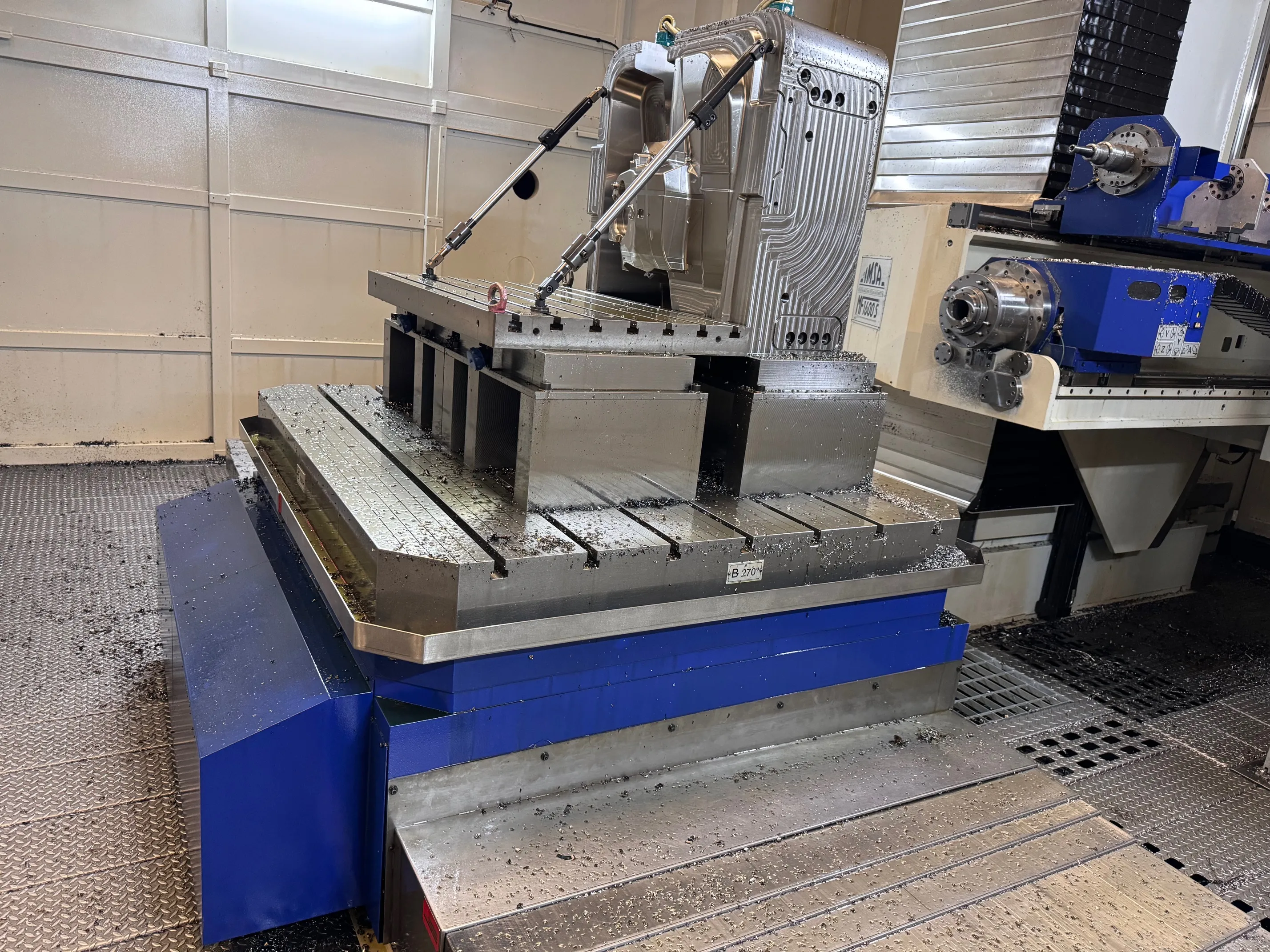

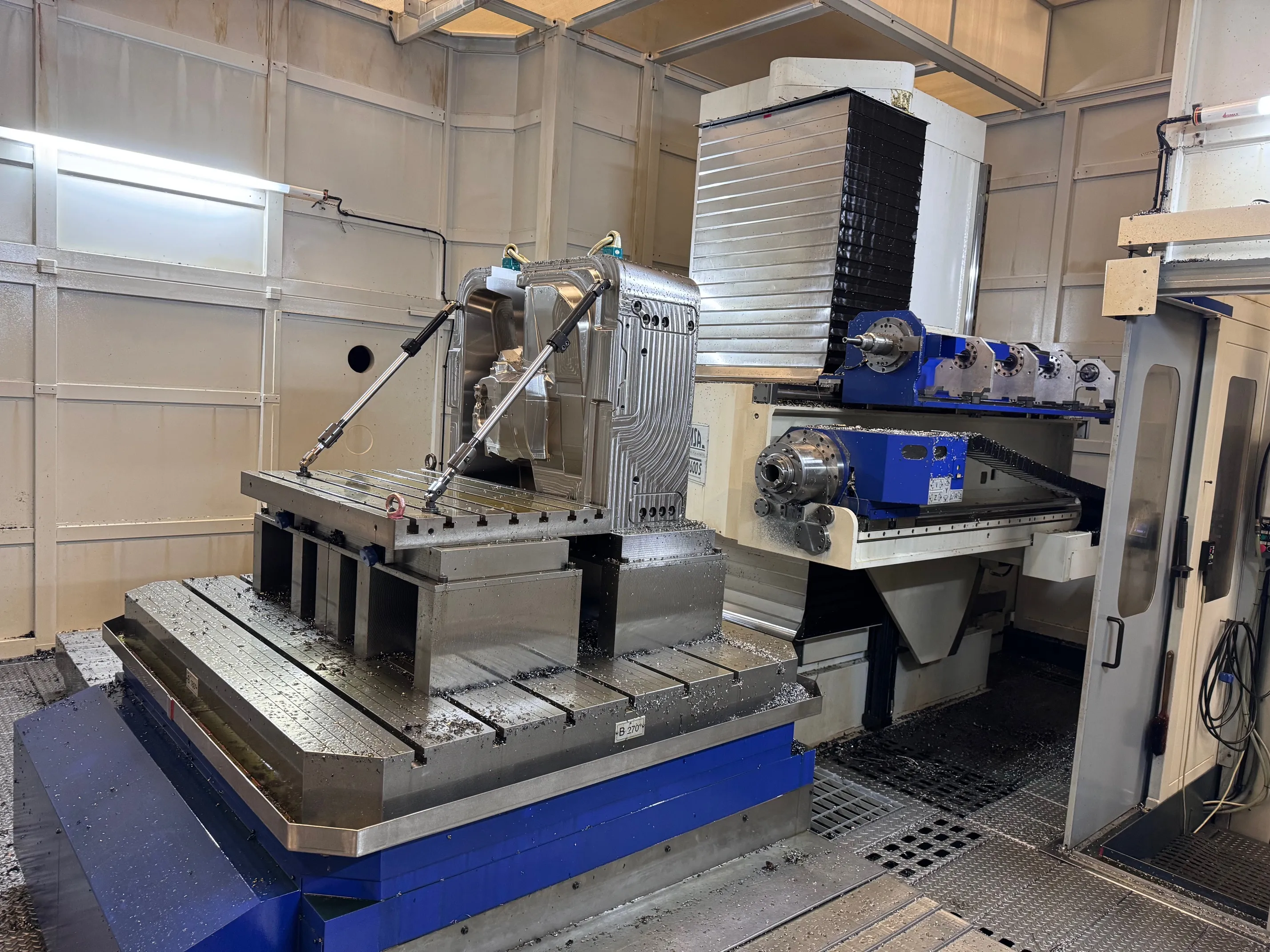

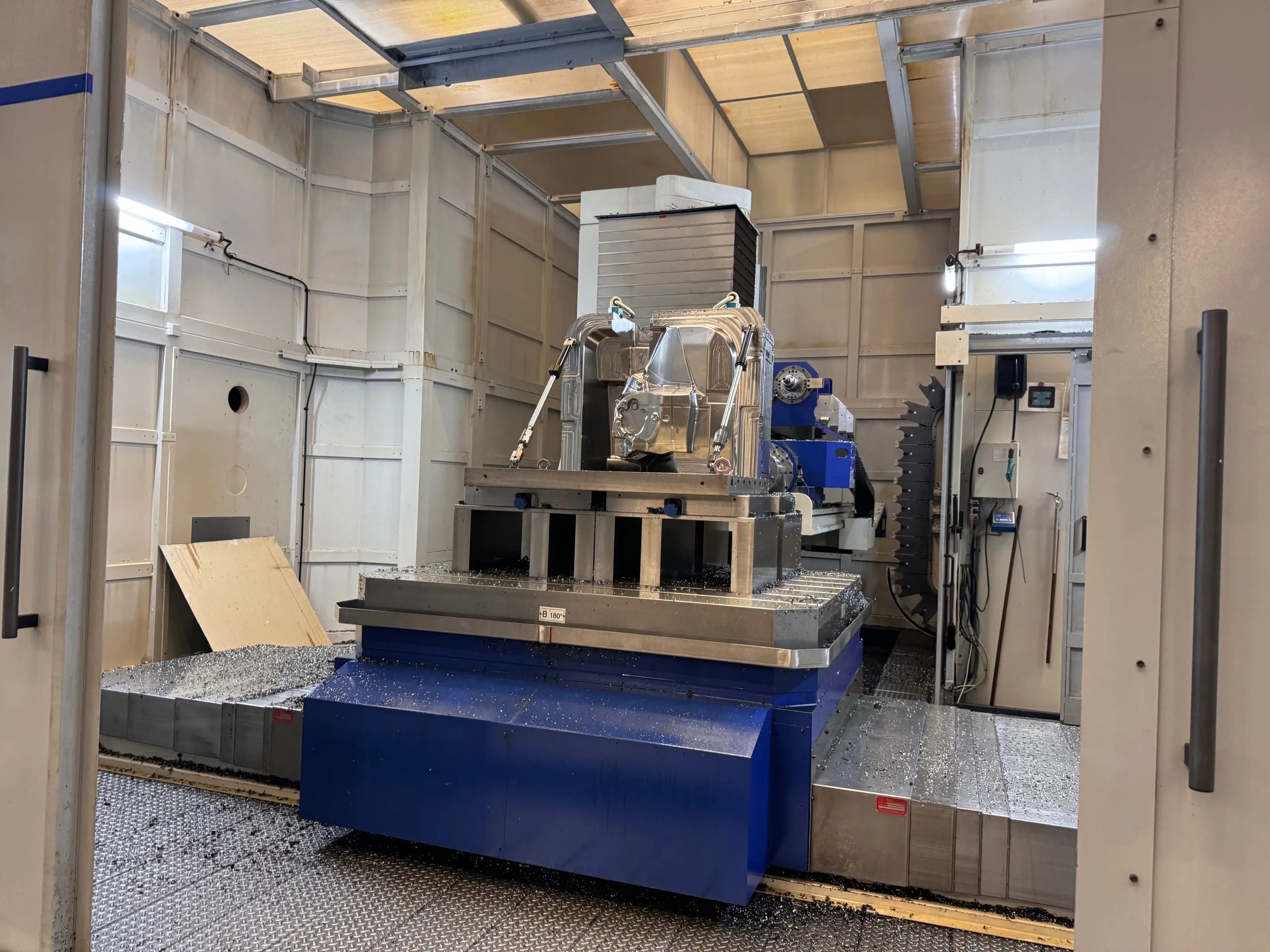

Rotary table

Dimensions                                                                                                      1,600 x 1,800mm

Table rotation                                                                    B-axis                                   360°

Tish load (under rotation)                                                                                     20,000 kg

Standard T-slots                                                                                                   22 mm

Dimensions and weight

7,000 x 7,900 x 4,700 mm

Weight: 47,000 kg

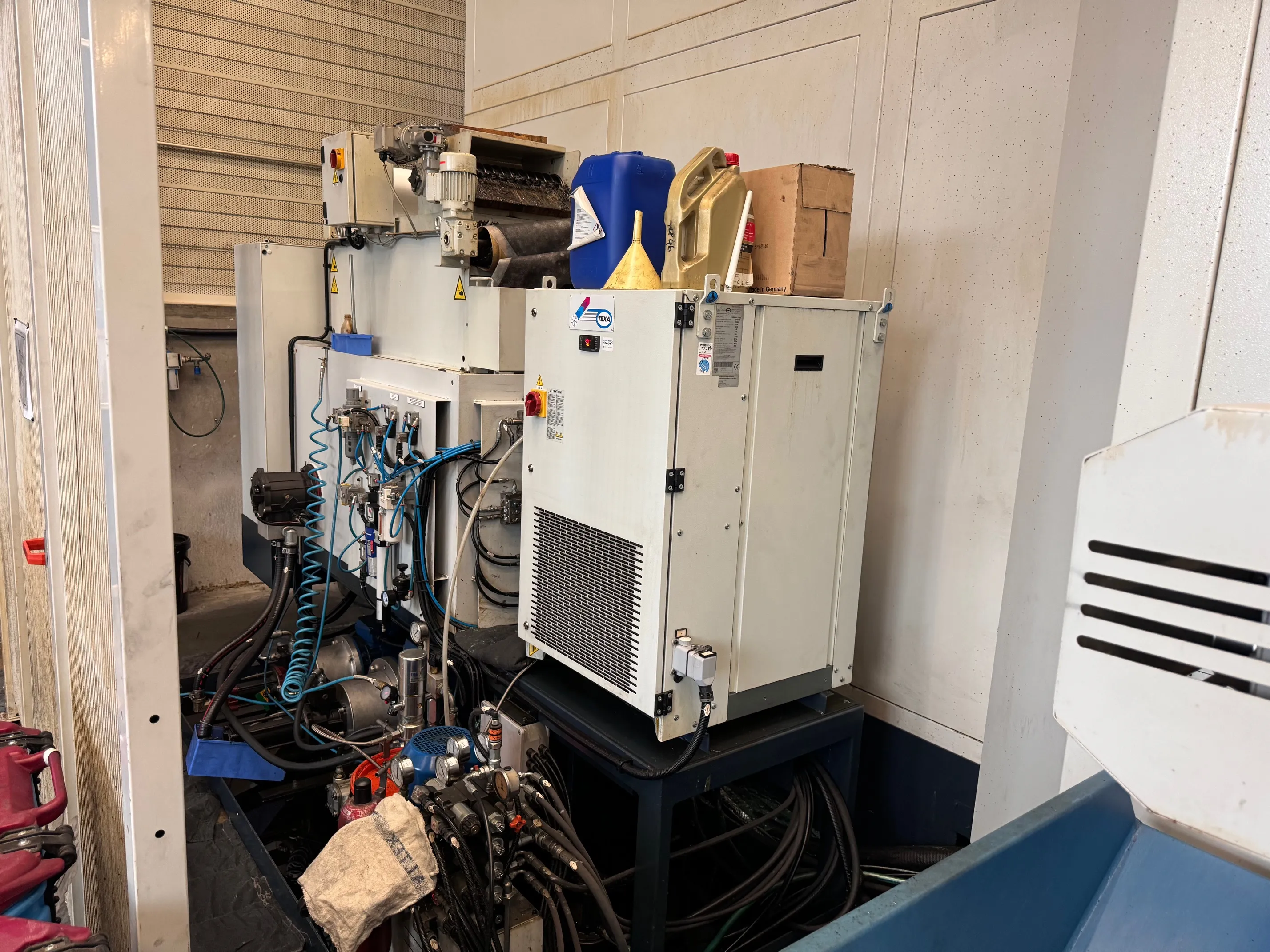

Electricity

Total electricity consumption 74.98 kW
