Beschreibung

Maschinengewicht ca. ca. 6 t

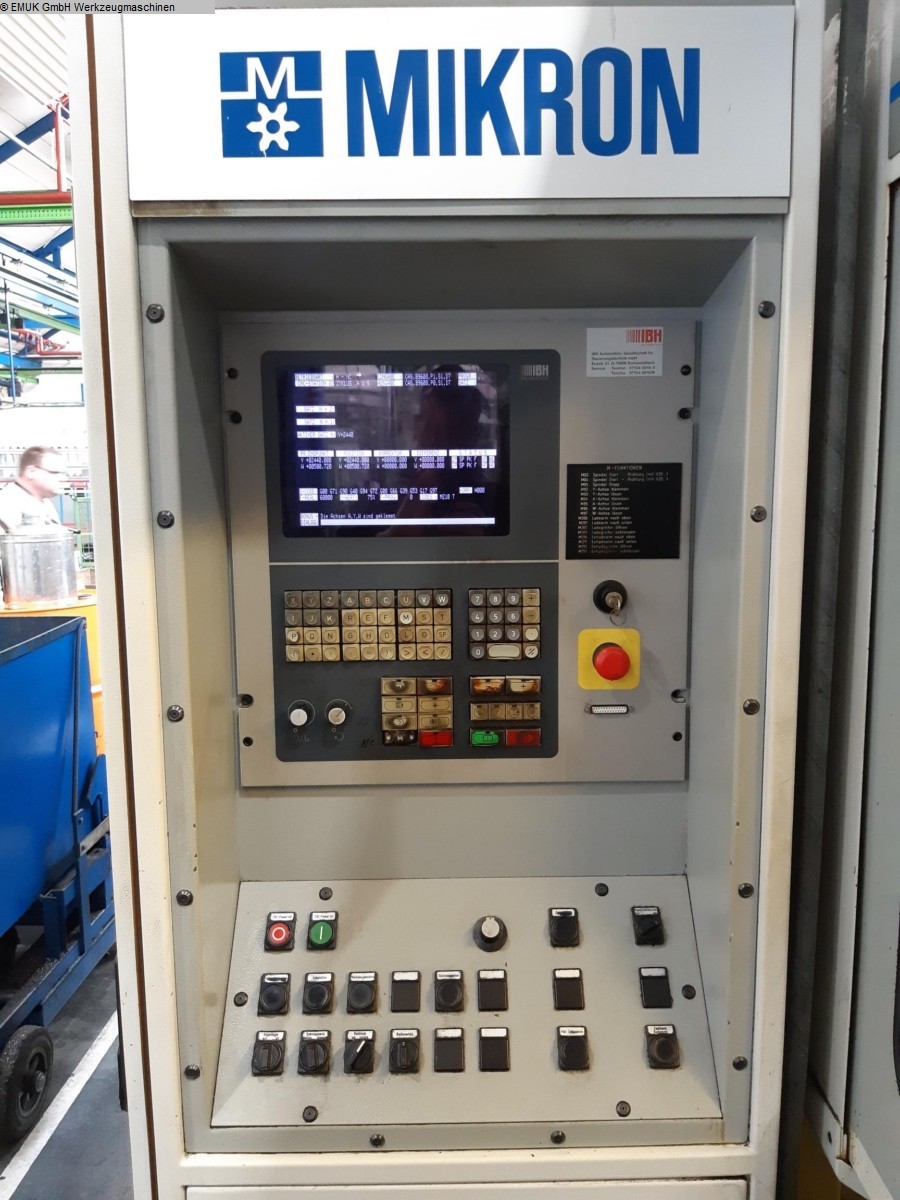

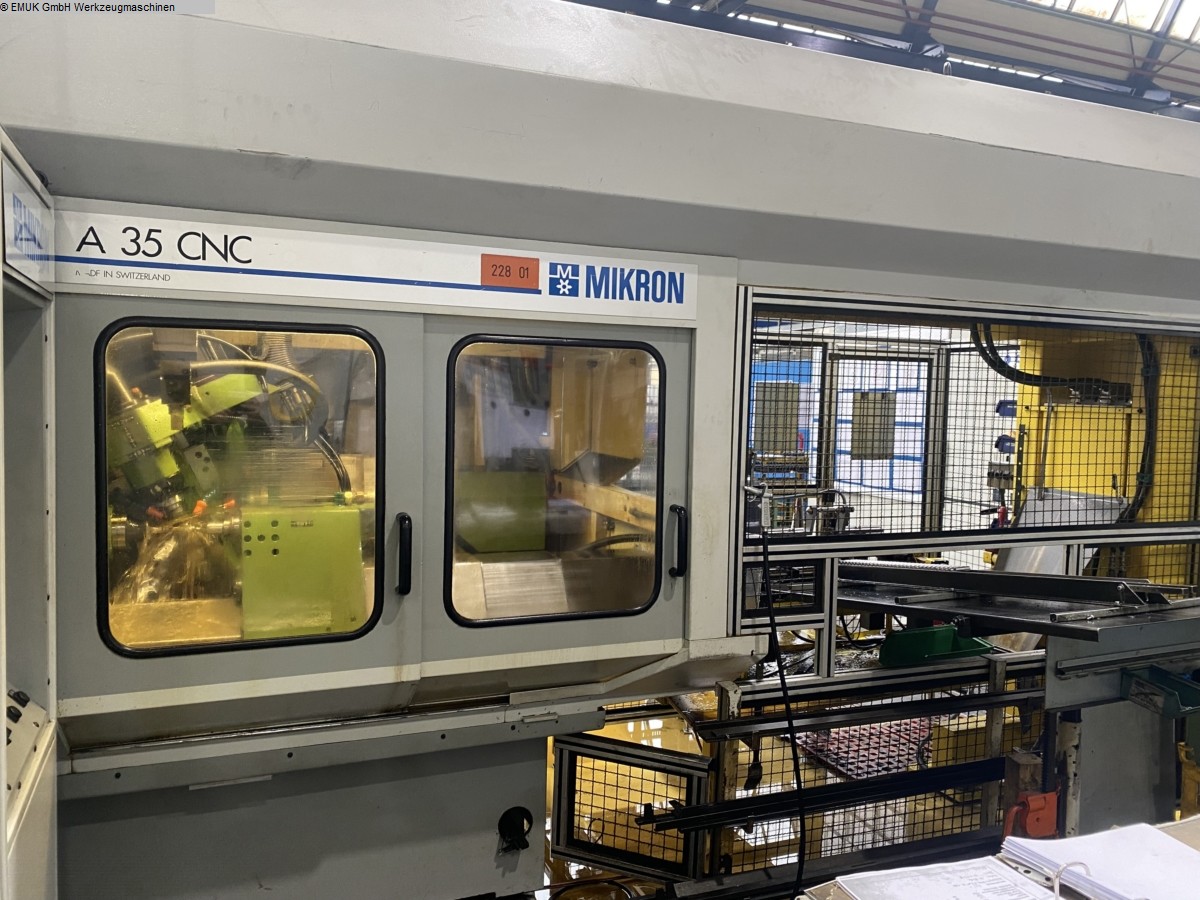

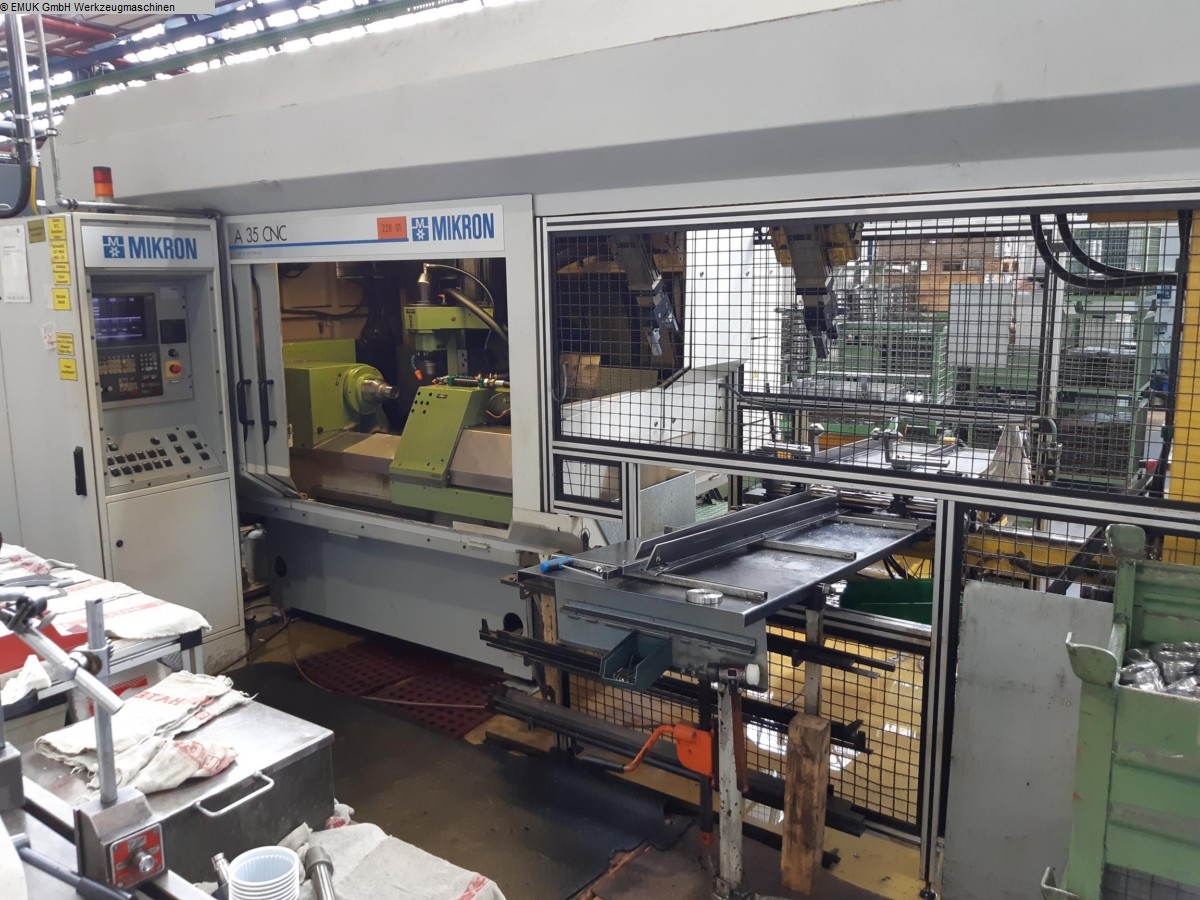

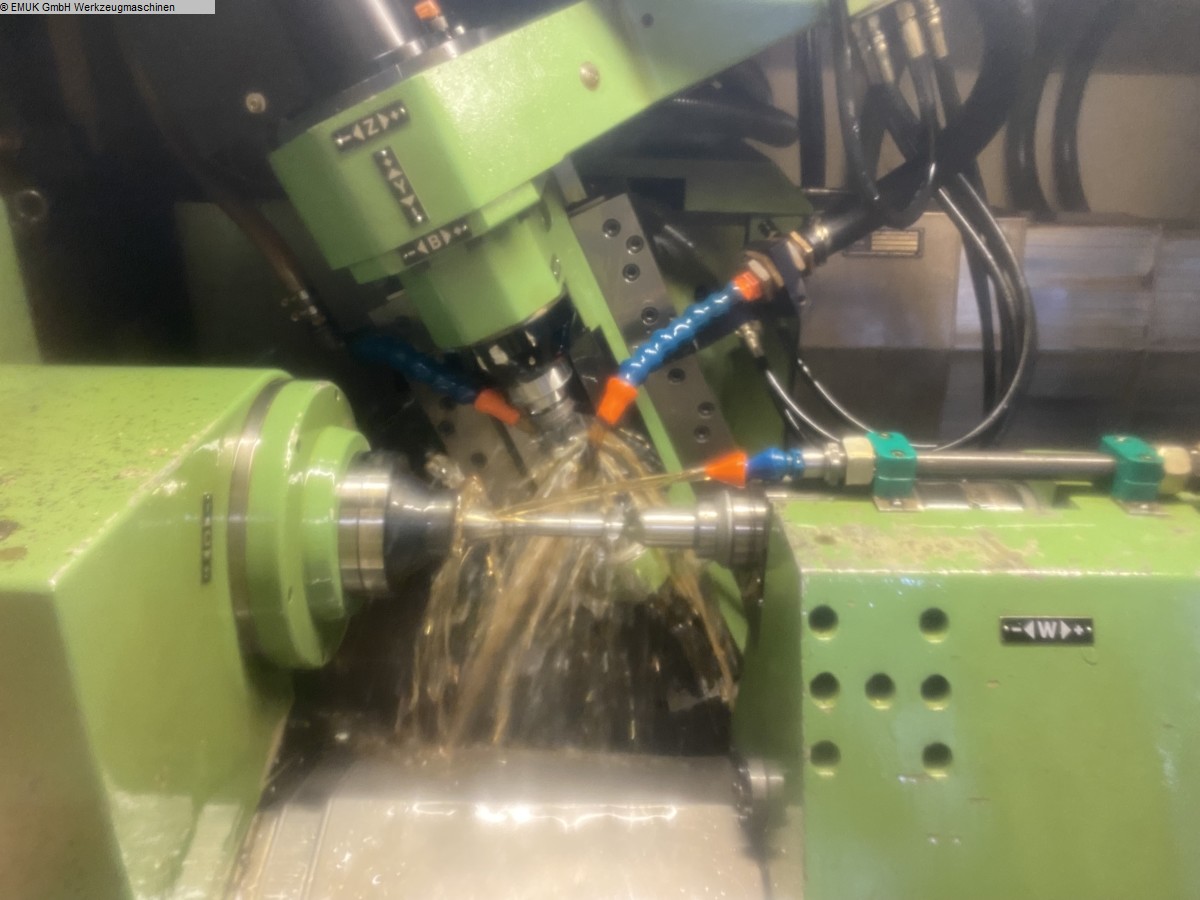

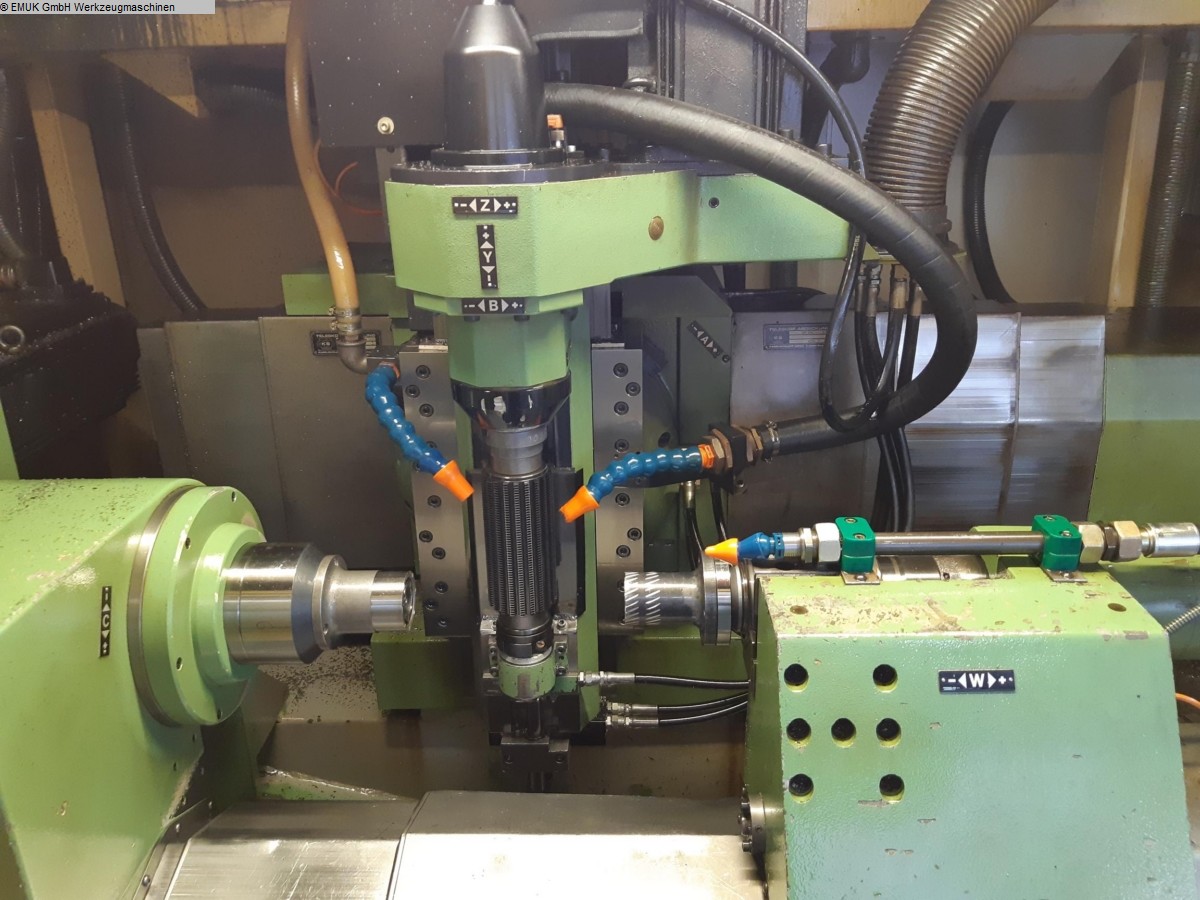

Die Konzeption der Grundmaschine zeichnet sich durch die folgenden Merhmale aus: - horizontale Lage der Werkstückspindel; vertikale Lage der Fräserspindel bzw. des Fräskopfes - Aufnahme des Werkstückes erfolgt zwischen dem Werkstückspindelstock (links) und dem Reitstock (rechts) - der Radialschlitten ist auf dem Sockel aufgebaut (X-Achse) - der Axialschlitten verfährt auf dem Radialschlitten (Z-Achse) - der Shiftfräskopf ist mit einer automatischen Winkeleinstellung ausgerüstet (A-Achse); der Shiftschlitten (Y-Achse)bewegt sich tagential zum Werkstückdurchmesser - CNC gesteuert - IBH Steuerung - Ladeeinrichtung - sehr viel Zubehör Technische Daten: - grösster fräsbarer Modul mit Wälzfräsern nach DIN 8002: 4,5 mm - grösster fräsbarer Modul für Hochleistungsfräsen: 3,0 mm - Zähnezahlen: 2 - 999 - max. Werkstückduesser bei manuellem laden: 200 mm - max. Werkstückduesser bei automatischen laden: 150 mm - maximale Werkstücklänge: 400 mm - grösster / kleinster Fräserdurchmesser: 102/40 mm - maximale Fräserlänge: 230 mm - grösster / kleinster Fräsdorndurchmesser (Standard): 32/16 mm - Axialschlittenweg = grösste Fräslänge Z-Achse: 300 mm - Radialschlittenweg X-Achse: 140 mm - Fräserverschiebeweg (Shiftweg) Y-Achse: 100 mm - Reistockweg W-Achse: 420 mm - Schwenkwinkel Shiftfräskopf (links/rechts) A-Achse: 50/60 Fräskoordinaten: - Z-Achse: 100 - 400 mm - X-Achse: 1ss0 - 150 mm - Y-Achse (Stirnseite Frässpindel): 50 - 230 mm - W-Achse (Stirnseite Reitstockspindel): 165 - 585 mm - Fräserdrehzahlbereich standard B-Achse: 0 - 1500 U/min - Werkstückdrehzahl C-Achse: 0 - 350 U/min Vorschubgeschwindigkeiten: - X-Achse: 3500 mm/min - Z-Achse: 3500 mm/min - Y-Achse: 4000 mm/min - W-Achse: 5500 mm/min - V-Achse (Portallader): 80000 mm/min
