Beschreibung

x-Weg 1000 mm
y-Weg 1100 mm
z-Weg 750 mm
Gesamtleistungsbedarf 71 kW
Maschinengewicht ca. t
Raumbedarf ca. m

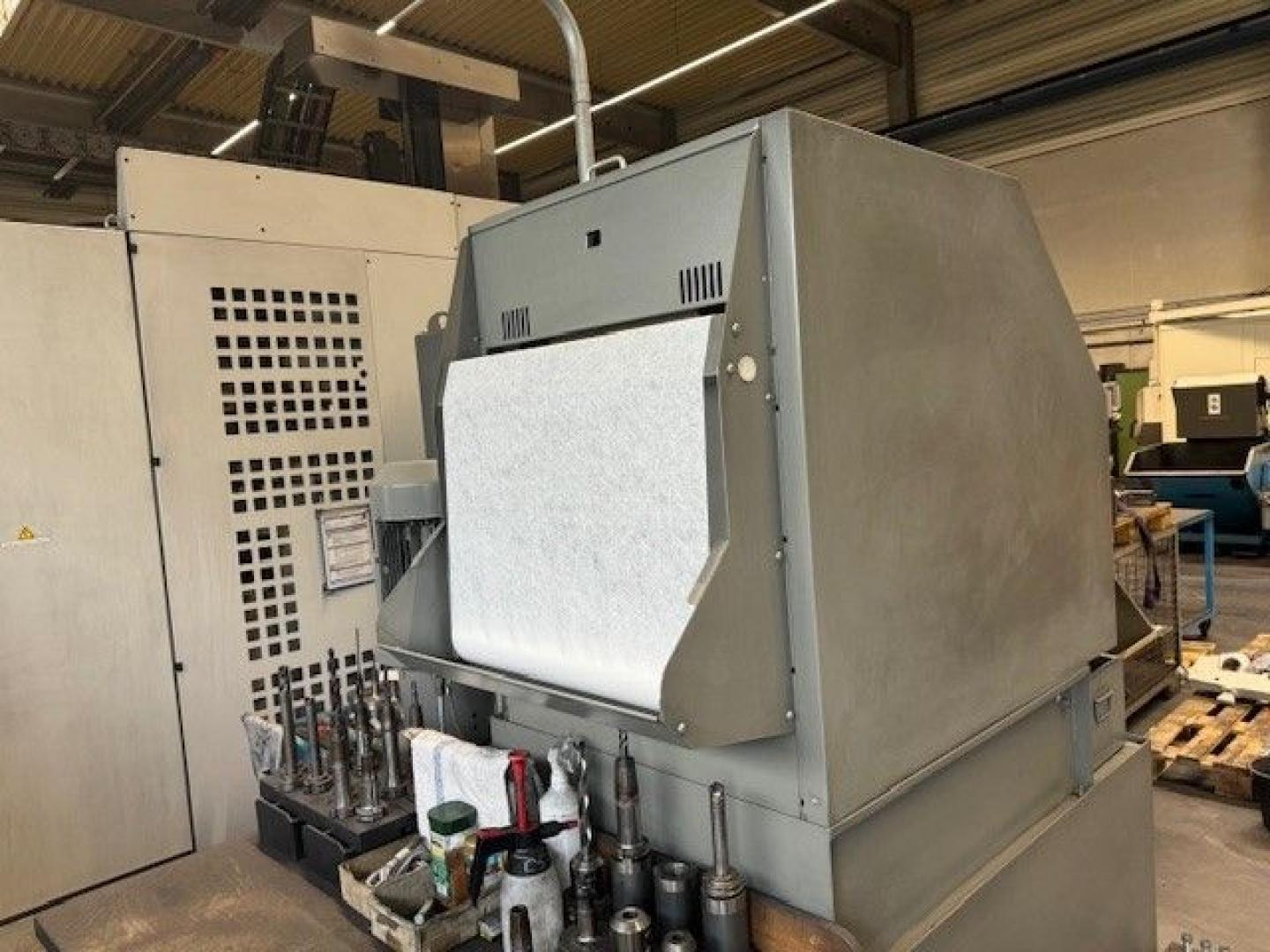

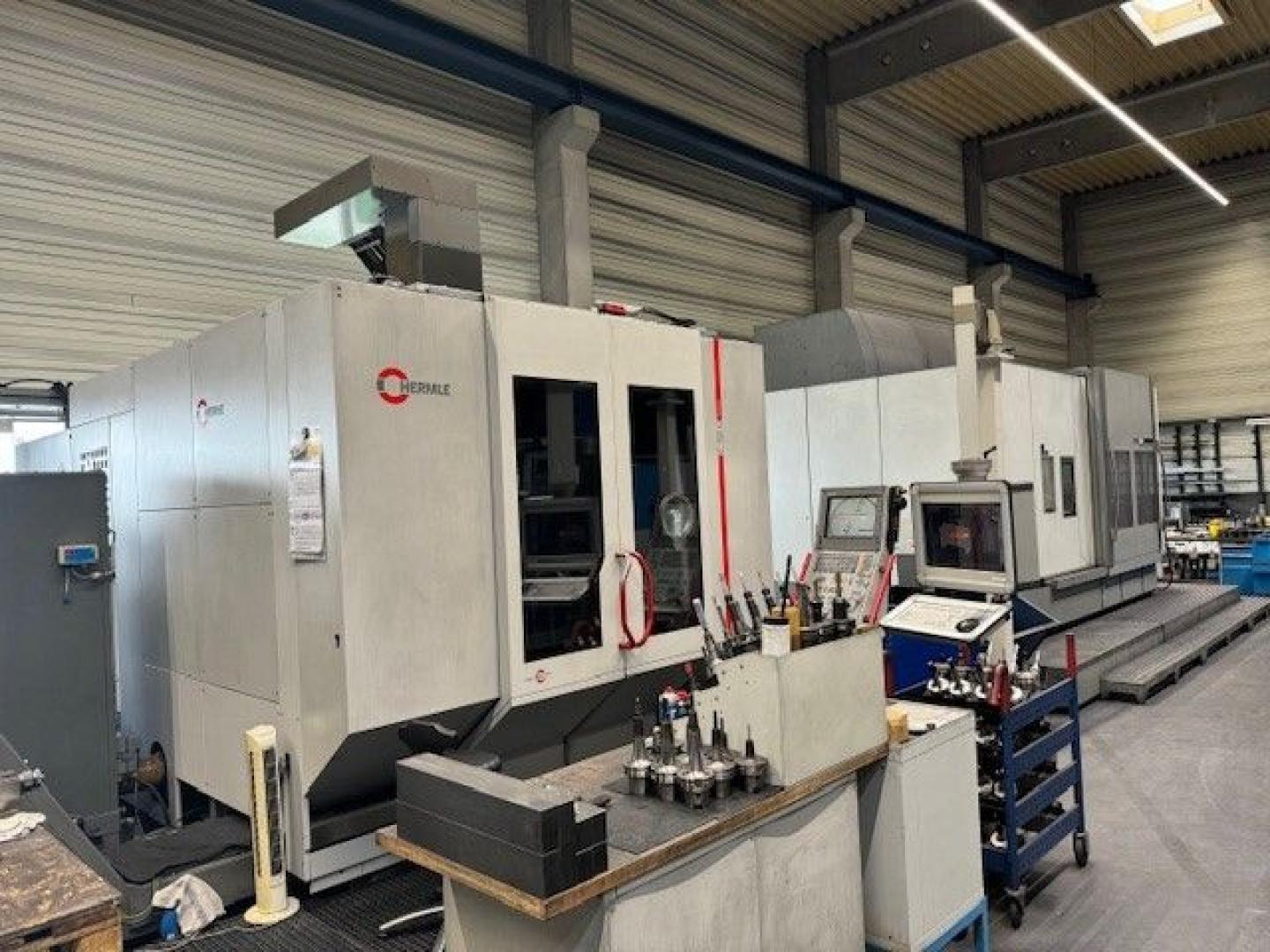

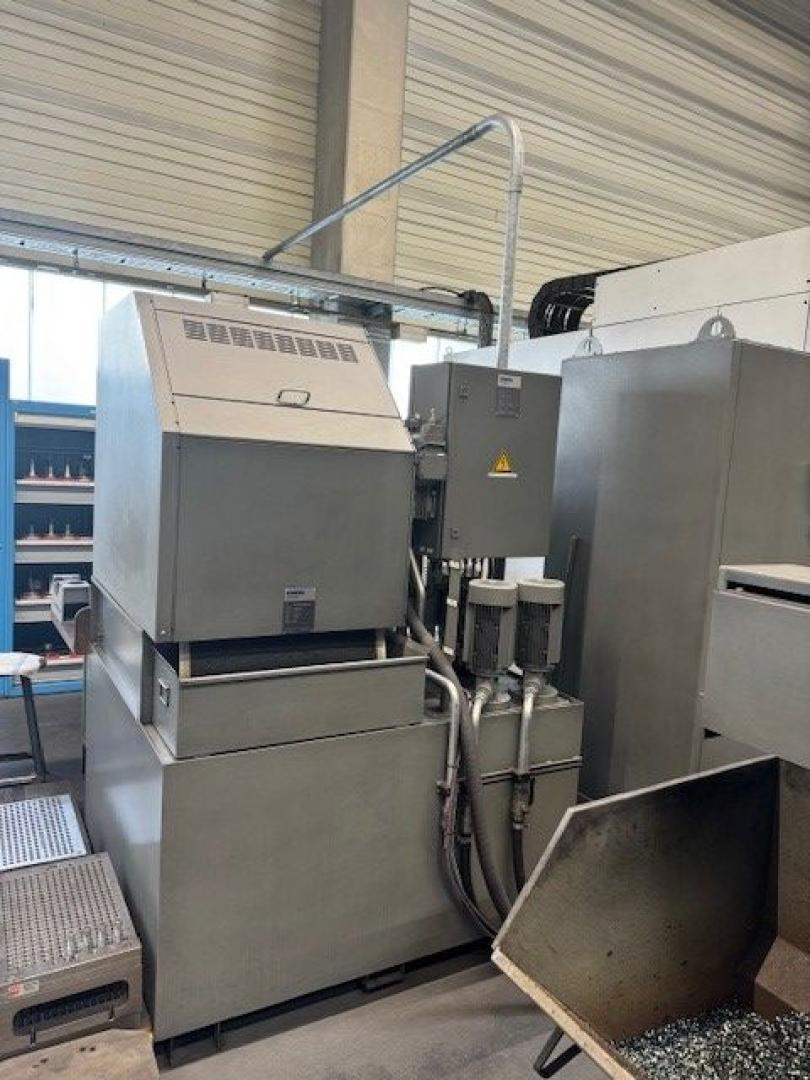

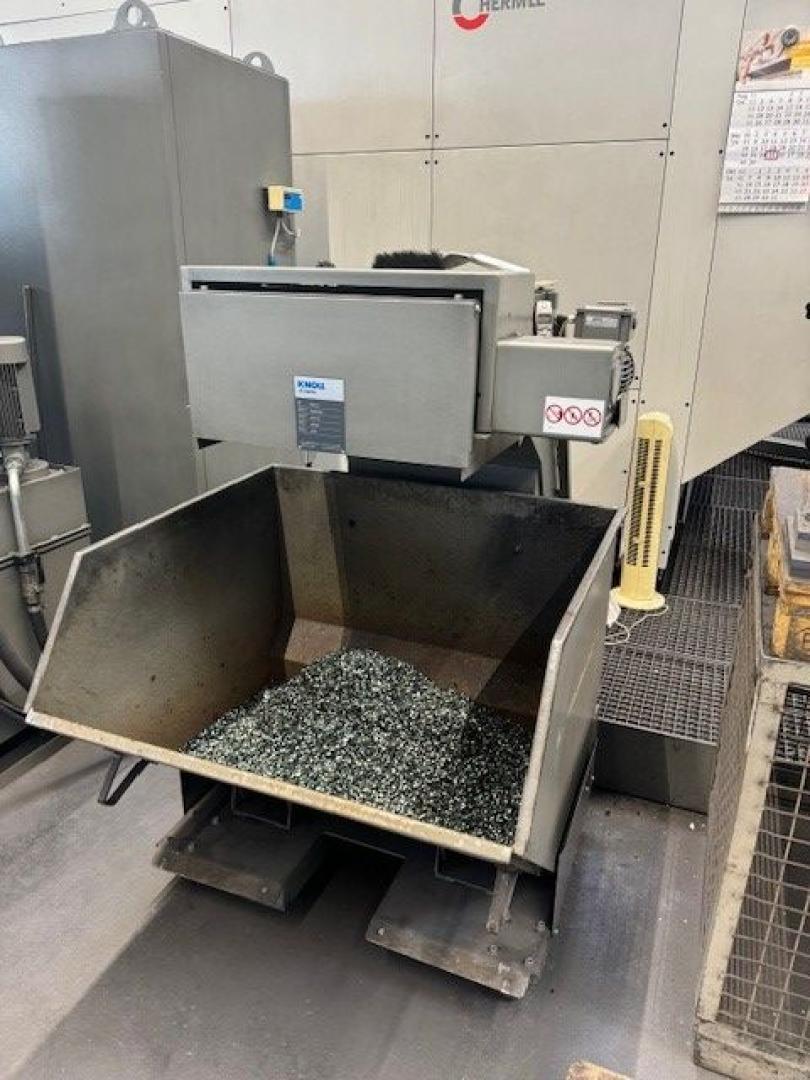

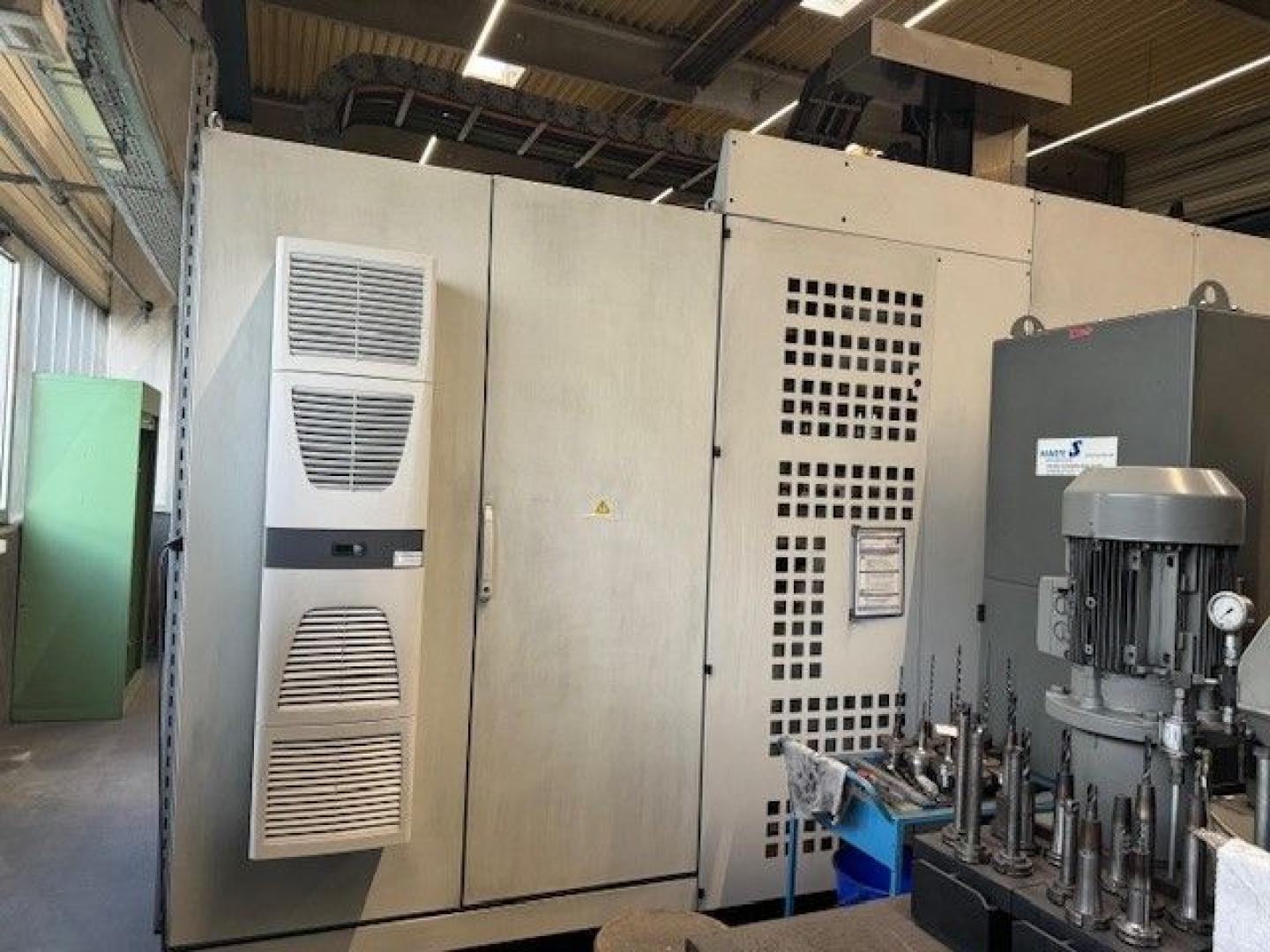

Universales Bearbeitungszentrum Fabr. HERMLE, Typ C5O Mit Heidenhain |TNC 530, Kinematic Opt - Hardware Spindel 12.000 U/min, HSK-A 100, 42 Werkzeugplätze NC-Schwenkrundtisch 1150x900 lnnere Kühlmittelzufuhr, 80 bar inkl. Vario- Druckbegrenzungsventil beinhaltet: Papierbandfilter, Standard- Kühlmitteleinrichtung, Sperrluft für Massstäbe, Bettspülung, Vorbereitung Ölnebelabsaugung, Scharnierbandf örderer Spänewagen 450 Ltr, Abblaseinrichtung, Blasluft durch die Spindelmitte Manuelle Kabinentür, Automatisches Kabinendach Rotierendes Klarsichtfenster, Elektrische Wärmekompensation iTNC Elektr. Handbedienmodul iTNC, BLUM Wz-bruchvermessung 43 Späneschwemmpistole, Ölnebelabsaugung bei IKZ, Modifizierte Gantrybauweise mit folgenden besonderen Eigenschaften: Konstruktionsprinzip : - 3 Achsen im Werkzeug, dadurch werkstückunabhängige Dynamik in den Linearbewegungen - Antriebe und Führungen ausserhalb des Arbeitsbereiches - Kompakte Bauform, dadurch geringer Platzbedarf - Optimiertes statisches und dynamisches Verhalten - Hohe Lauf-, Positionier- und Dauergenauigkeit - Hohe Dynamik im Bearbeitungsprozess Antriebe und Führungen - Optimale Abstützung der Hauptachsen - Y-Schlitten wird als Traverse auf 3 Wagen mit 3 versetzten Führungen gelagert - Gutes Führungsverhältnis des Ouerschlitten durch 3-Punktauflage - Sehr steifer dynamischer Ouerschlitten. Beidseitiger Antrieb über synchronisiefie Kugelrollspindeln Hauptspindel - Wassergekühlter AC-Spindelmotor als Hohlwellenmotor in Kompaktbauweise. Werkzeugwechsel - Automatischer Werkzeugwechsel im Pick-up Verfahren integriert in den Maschinengrundkörper - Geschützt ausserhalb des Arbeitsbereichs - Beladehilfe zum bestücken des Werkzeugmagazin - 2. Steuerungs- Bedienpanel an der Werkzeugwechsel- Beladestation - Spindelschlittenspülung an der Z- und Y- Achse Elektronik - Absolute Messsysteme, - Schaltschrank mit Kühlgerät, Digitale Antriebe Verbundglas-Sicherheitsscheiben Durchgängiges Podest über die ganze Maschinenfront sowie Maschinenseite bis zur Magazin Be.- und Entladestelle. Arbeitsbereich Verfahrwege X-Y-Z 1000-1100-750 mm Wegmesssystem direkt Auflösung 0,0001 mm Positionstoleranz Tp in X-Y-Z- Achse nach VDI/DGO 34410, 008 mm Um die angegebene Genauigkeit über die gesamte Einsatzdauer einhalten zu können, muss die Umgebungstemperatur ca. 20oC +/- 1oC stabil sein. Netzfilter Nivellierschuhe (höhenverstellbar), Dokumentation Schaltschrankkühlung mit Temperaturregelung. Farbgebung Gussteile in RAL 7005 mausgrau, Verkleidungsbleche in rostfreiem Stahl und lackiertem Blech in RAL 7035 lichtgrau. mit Schriftzügen vorne sowie vertikalen Streifen in feuerrot RAL 3000 Anschlussleistung: Netzanschluss: bei HSK-A100 400 Volt / 50 Hz Leistungsaufnahme: max. 84 KVA Druckluft: 6 bar Minimale Kurzschlussleistung 2,86 MVA Achtung: CNC-Bahnsteuerung Heidenhain |TNC 530 TFT-Farb-Flachbildschirm 1 5" flexible Konturprogrammierung. Teileprogrammspeicher mit 6 GB, Satzverarbeitungszeit 0,5 ms, Parallelbetrieb mit Graphik, Gewindeschneiden ohne Ausgleichsfutter, Werkzeugstandzeitüberwachung inkl. Ethernet-Schnittstelle, Übertragungsgeschwindigkeit 2-5 MBit/s, Anschlussmöglichkeit RJ 45, Co- Prozessor inkl. Softwareoption Kinematic Opt Messzyklus zur Verbesserung der Genauigkeit von Dreh- und Schwenkbearbeitungen. Leistungsumfang: - Prüfen und optimieren der RTCP – Genauigkeit der einzelnen Rundachsen innerhalb eines frei definierbaren Schwenk- bzw. Drehbereiches. - Automatische Erstellung von Protokolldateien - Korrektur von Umgebungseinflüssen parallel zur Bearbeitung - Ermitteln und Optimieren des räumlichen Fehlers einer bestimmten Orientierung Kinematic Opt – Hardware Kalibrierdorn Set, bestehend aus: 1 x Kalibrierkugel mit Halter Länge 100 mm KKH1000 1 x Kalibrierkugel mit Halter Länge 250 mm, KKH250 incl. Kunststoffkoffer Spindel 12.OOO U/min /HSK-A 100, Hauptspindelantrieb mit 96 A Leistungsplatine Antriebsleistung (100 % 2O% ED 31 / 60 kW Drehmoment (100% / 2O% EDI 197 / 380 Nm Drehzahl 20 - 12,000 1/min 42 Werkzeugplätze HSK-100 Magazinplätze 42 Werkzeugdurchmesser max. 120 mm bei freien Nebenplätzen 250 mm max. Werkzeuglänge 430 mm max. Werkzeuggewicht 30 kg max. Magazinbeladung 480 kg Span zu Span Zeit nach VDI 2852 9 sec Magazinplatzbelegung mit Werkzeugdurchmesser max. 12O mm 12O mm max. 180 mm max 65 mm 180 mm max. 250 mm max. 25 mm Der Werkzeugkonus wird bei jedem Werkzeugwechselvorgang abgeblasen. Zulässige Nebenplatzbelegung mit Werkzeugdurchmesser max. 12O mm 120mm bis max. 180 mm max. 65 mm 180 mm bis 250 mm max. 25 mm NC-Schwenkrundtisch 1150x900 mm mit beidseitiger Schwenklagerung in den Seitenwänden des Maschinenbettes und Tandemantrieb in der A-Achse D=1150 mm (zweiseitige Abschrägung auf 900 mm) Schwenkbereich zur Maschine: +100 bis – 130 Grad Tischbelastbarkeit: 2000 kg Teilgenauigkeit: C-Achsen 9 A-Achsen 16 Klemmoment: C-Achse 10000 Nm Haltemoment: A-Achse 9130 Nm, C-Achse 1190 Mn Drehzahl A-Achse: 20 U/min Drehzahl C-Achsen: 30 U/min Nutabstand: 100 mm Nutanzahl: 9 inclusive geteilte Mittel Nutgrösse: 18H7 in RAL 7005 mausgrau lnnere Kühlmittelzufuhr 80 bar inkl, Vario- Druckbegrenzungsventil beinhaltet: Papierbandfilter, Standard- Kühlmitteleinrichtung, Sperrluft für Massstäbe, Bettspülung, Vorbereitung Ölnebelabsaugung, lnnere Kühlmittelzufuhr durch die Spindelmitte, inkl. Vario- Druckbegrenzungsventil. Pumpenleistung 40 l / 40 bar 28 l / 80 bar Der Kühlmitteldruck ist über die Maschinensteuerung einstellbar. Fördermenge 80 L/min bei einem Fliessdruck von 5 bar Kühlmitteltank gesamt: 1500 l Netzanschluss: 400 Volt / 50 Hz Leistungsaufnahme: max. 26 KVA Papierbandf ilter: Vollstromfiltration über Filterflies, Rückspülfilter als Polizeifilter. Filterfeinheit 30-50 pm. Hinweis: Falls keine zentrale Ölnebelabsaugung vorhanden ist empfehlen wir dringend die Option Ölnebelabsaugung Scharnierbandförderer geeignet für lange Stahlspäne, Späneknäuel, Wollspäne, für Nass- und Trockenbearbeitung. Spänewagen 450 Ltr. lnhalt: 450 Ltr. in RAL 7005 mausgrau Abblaseinrichtung Düsenblock mit 3 verstellbaren Düsen, an der Z-Spindel befestigt Einsatzgebiet: - Abblasen der Späne, - Kühlen der Werkzeuge Blasluft durch d. Spindelmitte bei rotierender und stehender Spindel. Manuelle Kabinentür Zweiseitige Schiebetür zum manuellen öffnen der Kabine. Automatisches Kabinendach Öffnen / Schliessen über M-Funktion Rotierendes Klarsichtfenster in der rechten Kabinentür. Elektrische Wärmekompensation ITNC Durch die stetige Abfrage mehrerer Temperaturfühler ermittelt die Steuerung die jeweils erforderlichen Korrekturwerte der y- und z Achse Und verrechnet diese automatisch. Elektr. Handbedienmodul ITNC mit elektrischem Handrad, Tasten für Achsrichtung, Vorschub, Eilgang, Not-Aus- und Zustimmtaste, sowie drei belegbare Funktionstasten. BLUM Wz-bruchvermessung A3 Gabelsystem am Tisch angebaut, zur automatischen Vermessung von Werkzeuglängen und Radien sowie zur Werkzeugbruchüberwachung. Werkzeugbruchkontrolle, geeignet für Werkzeuge 0.16-150 m Werkzeugvermessung, geeignet für Werkzeuge 0.6 – 150 mm Erreichbare Absolutgenauigkeit: 4 – 10 ym Die Werkzeugspitze wird während des Messvorganges abgeblasen. Späneschwemmpistole Zum Abreinigen der Aufspannvorrichtungen und des Arbeitsraumes. Ölnebelabcaugung bei IKZ mit Emulsionsrückführung in den Kühlmitteltank, in RAL 7OO5 mausgrau Messtaster Fabr. M+H Typ 40,00-TX/RX, inkl. Messtastervorbereitung für |TNC530
