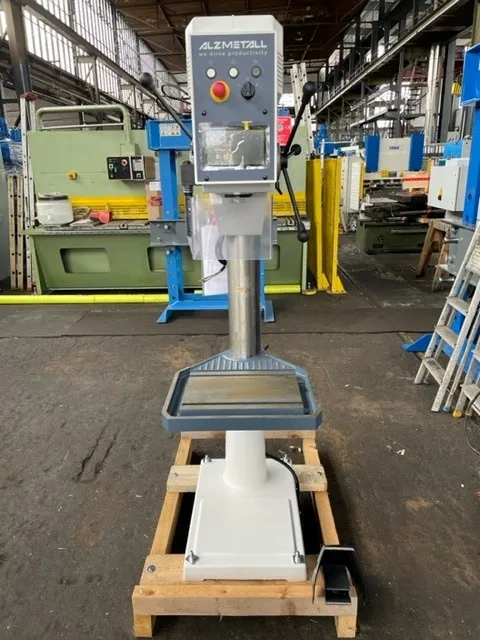

Beschreibung

TECHNISCHE DATEN

Bohrleistung in Stahl St 60- 25 mm, Bohrvermögen in St 60- 30 mm, Gewindeschneiden in ST 60 - M 16 , Gewindeschneiden in Guss  M 20,  Kurzspindel   MK 3

BESCHREIBUNG

Serienmäßige Ausrüstung:

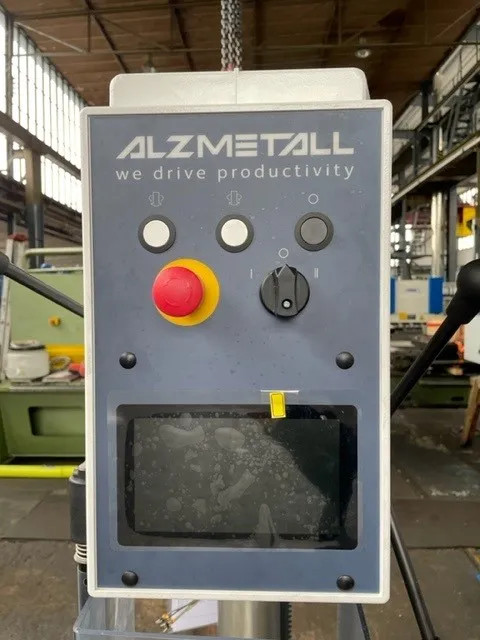

– 7″ TFT – LCD-Display mit Touch-Funktion:
* Manuelle Eingabe Spindeldrehzal-Sollwert
* Drehzahlanzeige-Istwert
* Integrierte Bohrtiefenanzeige mit Touch-Nullpunktübernahme
* Virtuelle Bohrtiefen.Skala im Display
* Maschinen-Zustandsanzeigen und Warnhinweise im Display
* Serviceinformationen
* Wählbare Bediensprache: DE/EN/FR/ES/IT/NL/RU
– Gewindeschneideinrichtung, für das Gewindeschneiden mit Anschlag, max.
6 Gewinde/min (Gewindeschneidleistung spindeldrehzahlabhängig), Gewindetiefe
einstellbar über Tiefenanschlag und im TFT – LCD-Display (4 Werkzeuge)
– Drehzahleinstellung stufenlos, mittels Verstellhebel
– Spindelschutz mit elektrischer Absicherung
– Drei separate Taster für Rechtslauf – Linkslauf – Stopp
– Pilzdrucktaster (verrastend) für NOT-HALT
– Hauptschalter, abschließbar
– Rechts- und Linkslauf durch Schützsteuerung
– Steuerspannung 24 Volt, Schutzart IP 54
– Lackierung: DD-Strukturlack Signalweiß RAL 9003, PANTONE 4545c, schwarz

Pos. 20.5

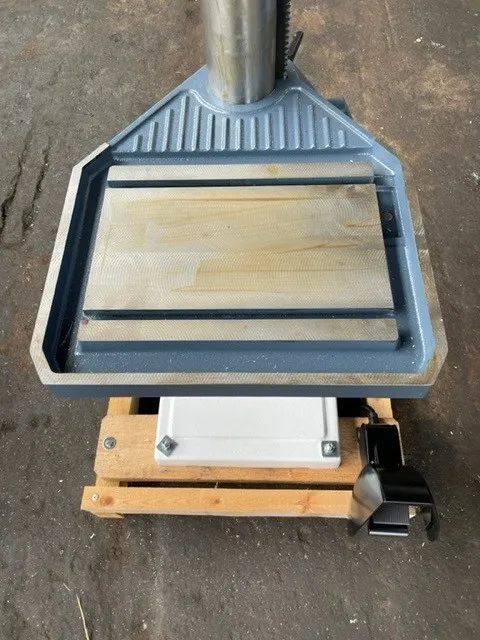

Fußschalter ergänzend zur Gewindeschneideinrichtung, zum Umschalten der
Spindeldrehrichtung im Prozess

Pos. 38.1
Automatischer Spindelstopp
bei Rückkehr in die Pinolengrundstellung, zu- und abschaltbar über TFT-LCD-
Display

Pos. 38.2
Werkstückzähler
zählt die Spindelhübe der Z-Achse mit Reset-Möglichkeit
SPINDELGESAMTLAUFZEIT (nicht rücksetzbar)
zu- und abschaltbar über TFT-LCD-Display
