Beschreibung

Drehdurchmesser max. 320 mm
Drehlänge 810 mm

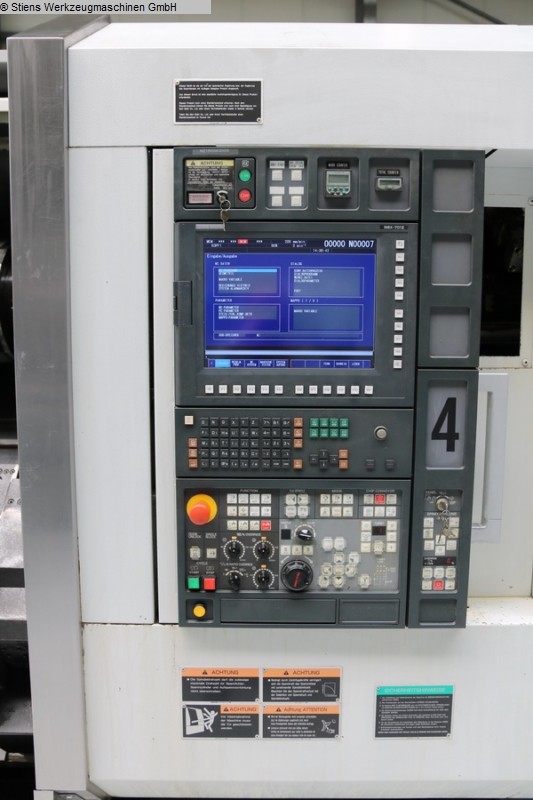

Steuerung MSX 701 MAPPS III
Standard-Drehdurchmesser 200 mm
Hauptspindel:
Drehzahl max. 6.000 min/-1
Antriebsleistung - Hauptspindel 22 / 18,5 kW
Stangendurchgang max. 52 mm
Spindelbohrung 61 mm
C-Achse 0,001 °
Gegenspindel:
Drehzahl max. 6.000 min/-1
Antriebsleistung - Gegenspindel 22 / 18,5 kW
Stangendurchgang max. 52 mm
Spindelbohrung 61 mm
C-Achse 0,001 °

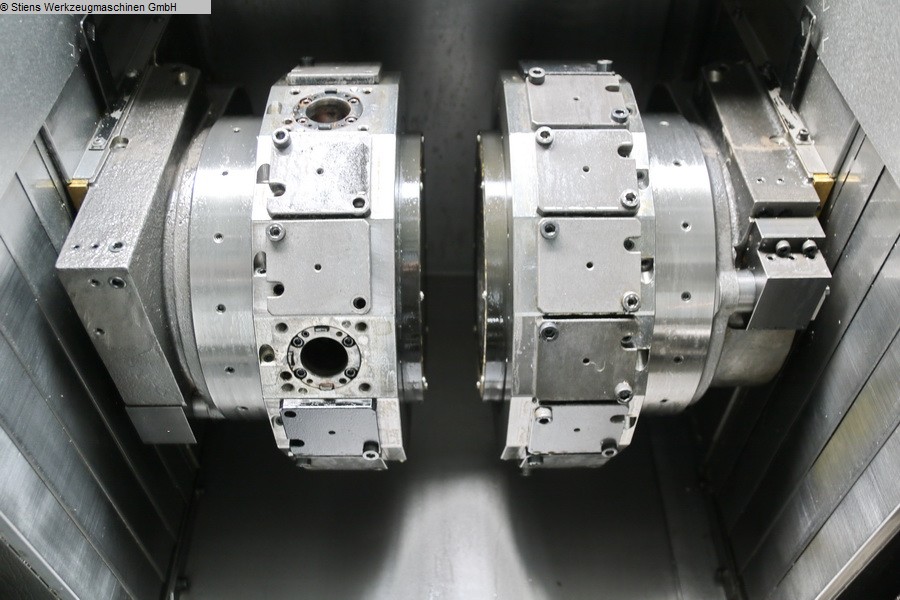

Revolver 1 + 3:
Anzahl der Werkzeugplätze je 16 pos.
Anzahl der angetriebenen Werkzeugstationen je 16 pos.
Drehzahlbereich - angetr. Werkzeuge max. 6.000 min -1
Antriebsleistung - angetr. Werkzeuge 7,5 / 5,5 kW
Y - Achse 110 (+65 / -45) mm
Revolver 2:
Anzahl der Werkzeugplätze 16 pos.
Anzahl der angetriebenen Werkzeugstationen 16 pos.
Drehzahlbereich - angetr. Werkzeuge max. 6.000 min -1
Antriebsleistung - angetr. Werkzeuge 7,5 / 5,5 kW
Y - Achse 110 (+45 / -65) mm
Verfahrwege:
x-Weg 1-3: 210 mm
y-Weg 1-3: 110 mm
z-Weg 1+3: 300 / 2: 810 mm
Gesamtleistungsbedarf 90 kVA
Maschinengewicht ca. 9,3 t
Raumbedarf ca. 4,5 x 3,0 x 2,5 m

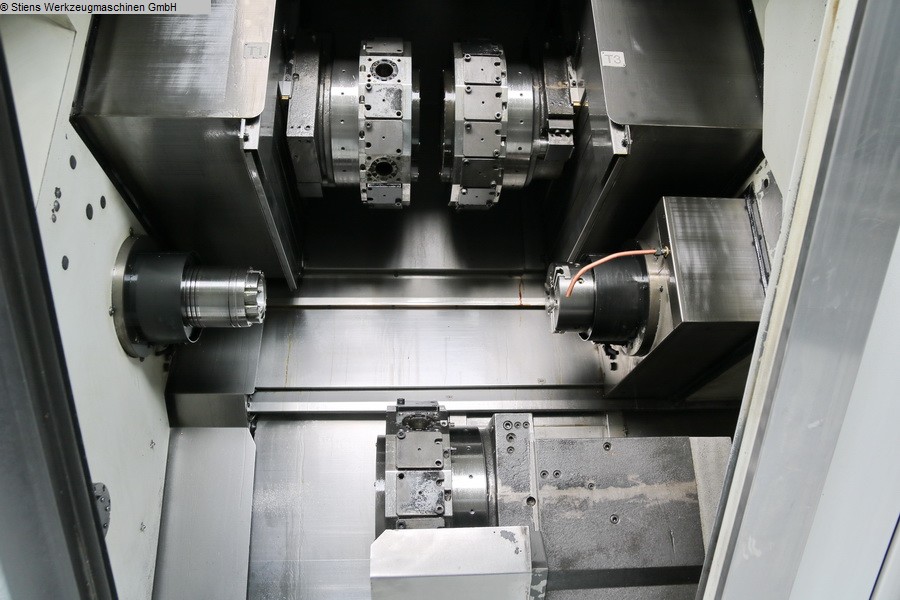

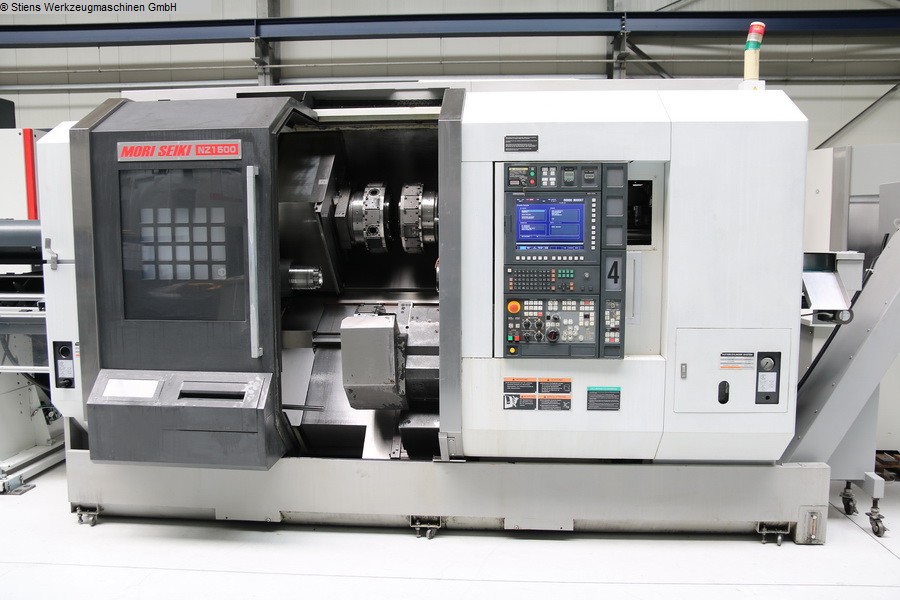

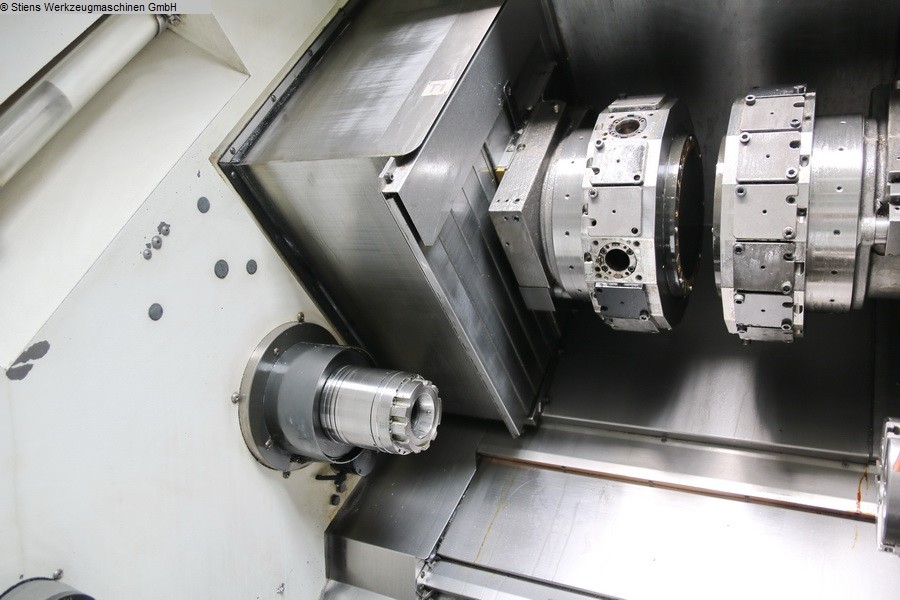

CNC - Dreh- und Fräszentrum MORI SEIKI - NZ 1500 T3Y3 - Haupt- und Gegenspindel - 3 Revolver, 2x oben / 1x unten - 3x Y-Achsen - 3x 16-fach Werkzeugantrieb - inkl. 28x Spannzangen - inkl. Hainbuch Wechselvorrichtung
