Beschreibung

Drehdurchmesser max. 20 mm
Drehlänge max. 80 mm
Steuerung Fanuc 310is
Hauptspindel:
max. nutzbarer Stangendurchmesser 20 (25) mm
Zugrohrdurchmesser innen 28,5 mm
Max. Drehzahl Hauptspindel 10.000 min/-1
Antriebsleistung - Hauptspindel 3,7 kW
Max. Drehmoment 9,4 Nm
C-Achse C1: 360 °
Gegenspindel:
Zugrohrdurchmesser innen 28,5 mm
Max. Drehzahl Hauptspindel 10.000 min/-1
Antriebsleistung - Hauptspindel 3,7 kW
Max. Drehmoment 9,4 Nm
C-Achse C2: 360 °
Verfahrwege:
x-Achse 1: 50 / 2: 240 mm
y-Achse 1: 350 / 2: 120 mm
z-Achse 1: 80 / 2: 300 mm

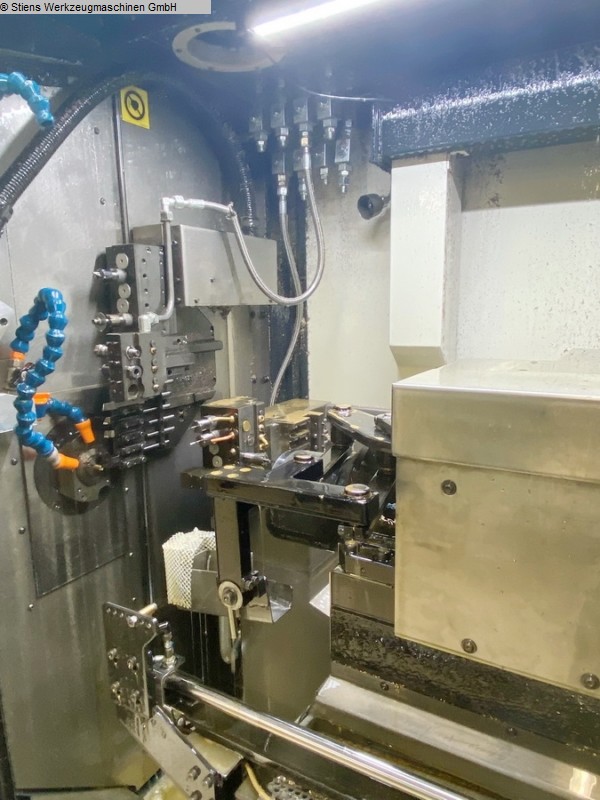

Werkzeugträger Schlitten 1:
Anzahl der Werkzeugplätze 17 pos.
Innenbearbeitung 6 pos.
Außenbearbeitung 6 pos.
angetriebene Stationen 5 pos.
Schaftdurchmesser 20 mm
Schaftquerschnitt 12 x 12 mm
Spannzangendurchmeser ESX / ER 16
Drehzahl angetriebene Werkzeuge 3x 3.450 / 2x 6.000 min/-1
Antriebsleistung - angetr. Werkzeugstationen 5x 0.98 kW
Max. Drehmoment 3x 4 / 2x 2,3 Nm
Werkzeugträger Schlitten 2:
Anzahl der Werkzeugplätze 13 pos.
Innenbearbeitung 4
Außenbearbeitung 4
angetriebene Stationen 5 pos
Schaftdurchmesser 20 mm
Schaftquerschnitt 12 x 12
Spannzangendurchmeser ESX / ER 16
Drehzahl angetriebene Werkzeuge 3x 3.450 / 2x 6.000 min/-1
Antriebsleistung - angetr. Werkzeugstationen 5x 0,98 kW
Max. Drehmoment 3x 4 / 2x 2,3 Nm
Vorschübe:
Eilgang ( X / Y / Z ) max. 40 m/min
Vorschubkraft max. 2,5 kN
Beschleunigung max. 5 m/s²
Gesamtleistungsbedarf 56 kVA
Maschinengewicht ca. 4,8 t
Raumbedarf ca. 8,0 x 2,5 x 2,0 m

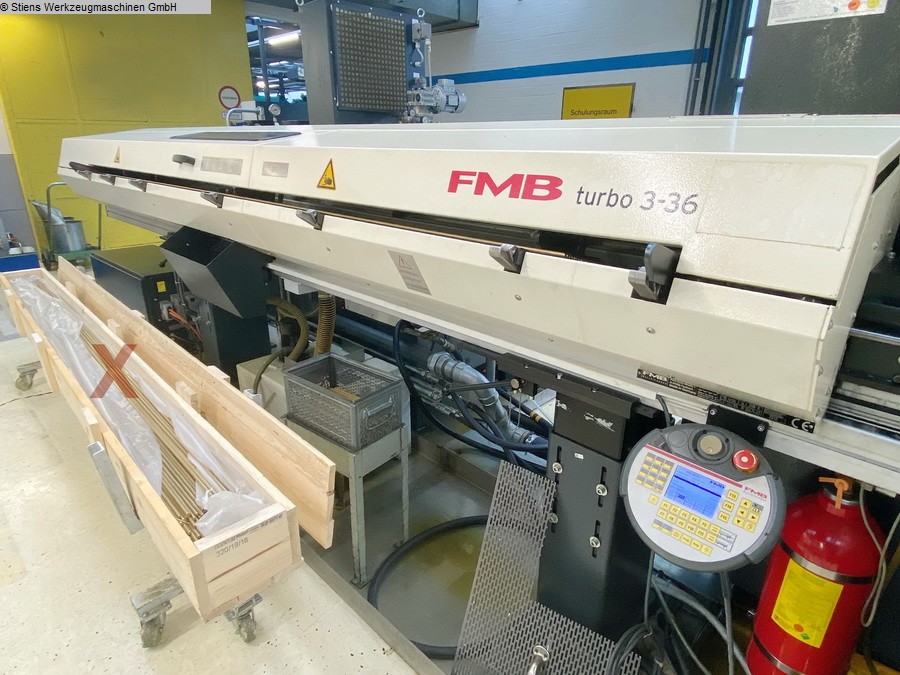

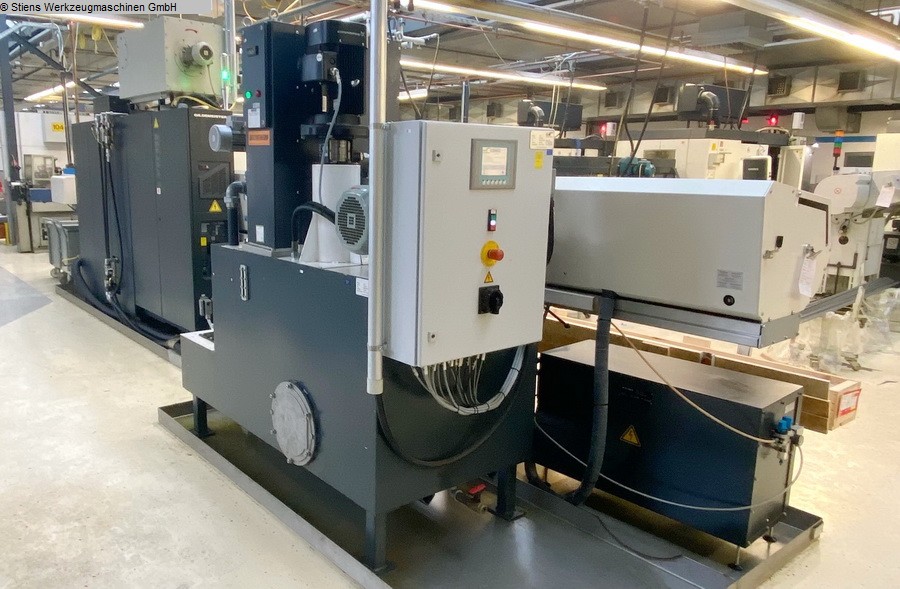

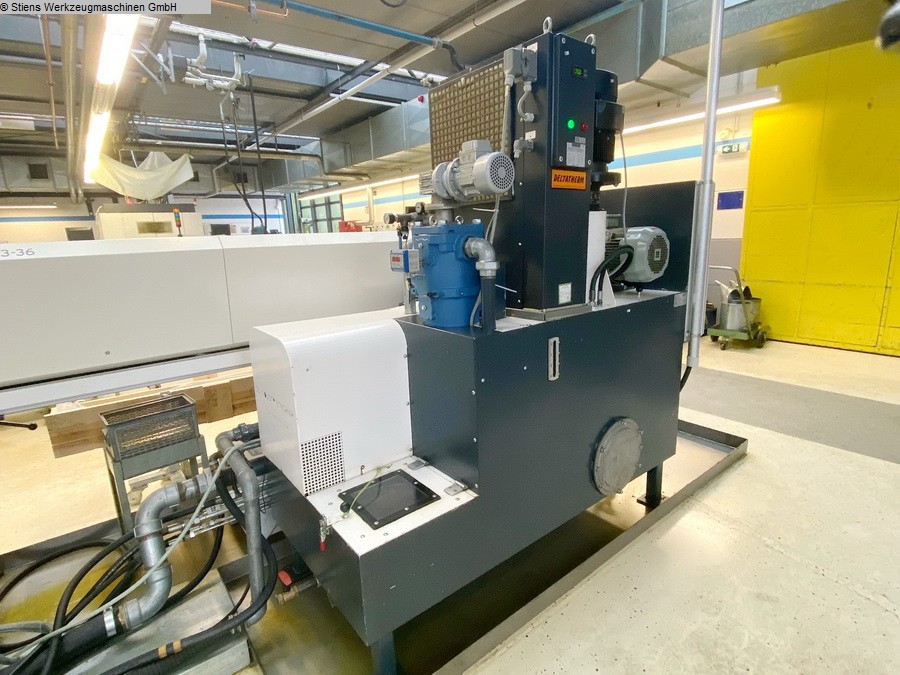

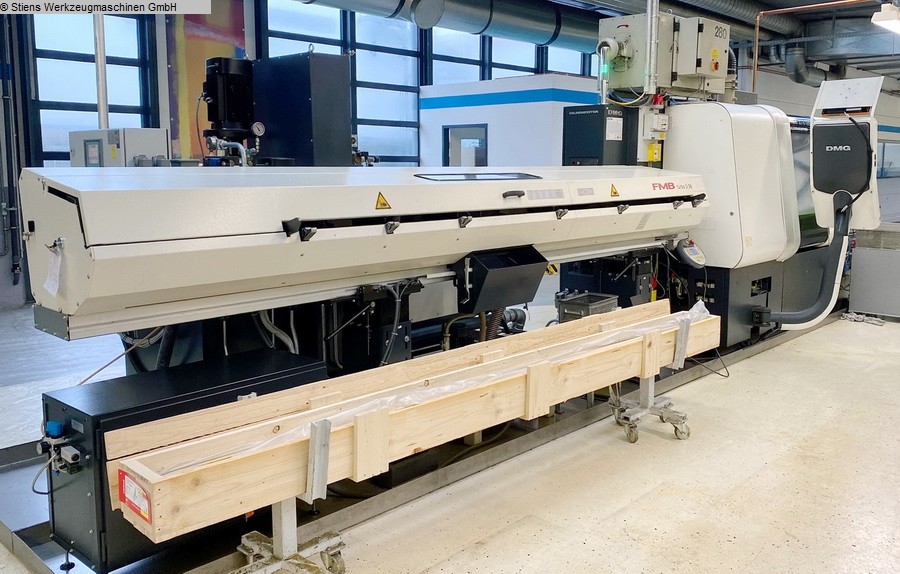

CNC-Kurzdrehmaschine GILDEMEISTER - Sprint 20-8 - 8 Achsen ( 2x X / 2x Y / 2x Z / 2x C ) - Haupt- und Gegenspindel - Stangenlademagazin FMB turbo 3-36/ 3200A - Kühlmittelanlage DELTATHERM
