Beschreibung

Drehdurchmesser über Bett mm
Spindeldurchlass 23 mm
Drehlänge mm
Gesamtleistungsbedarf kW
Maschinengewicht ca. t
Raumbedarf ca. m

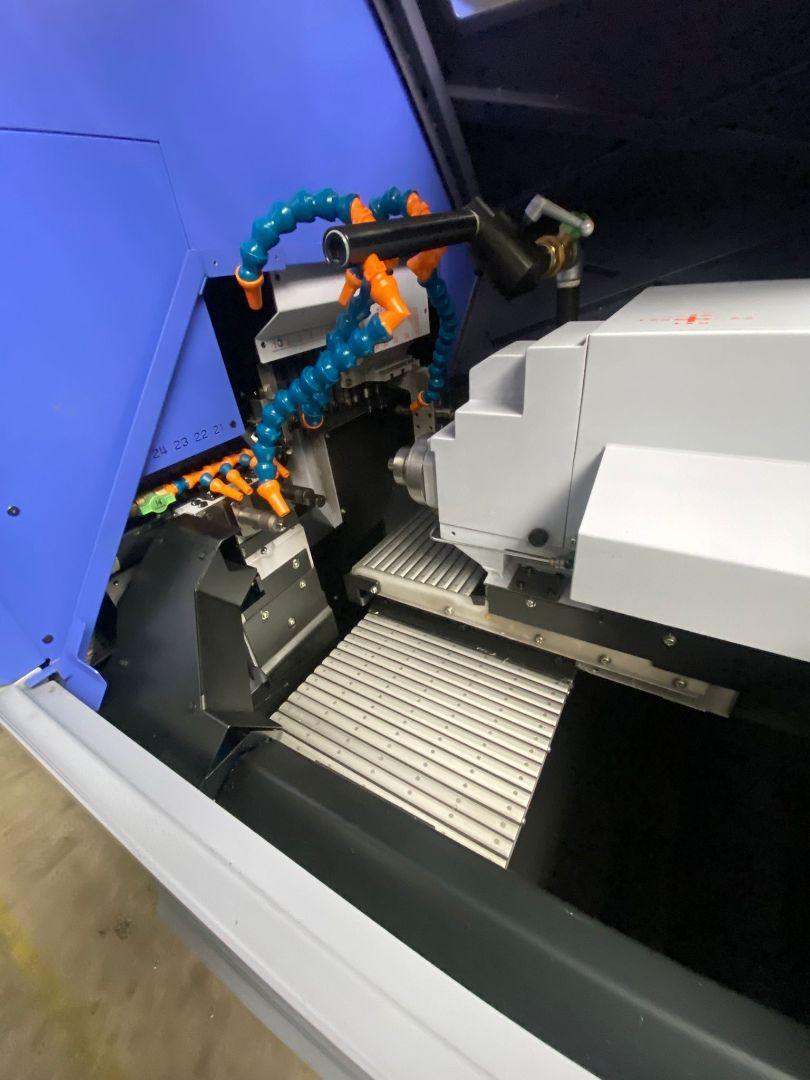

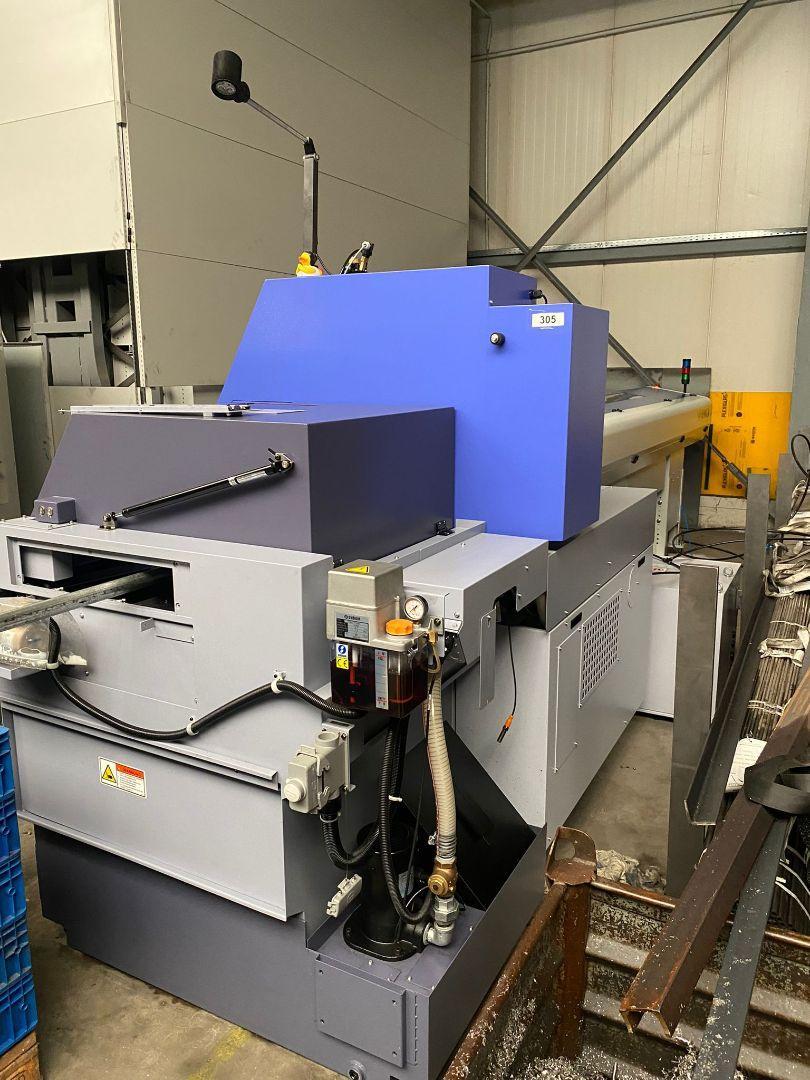

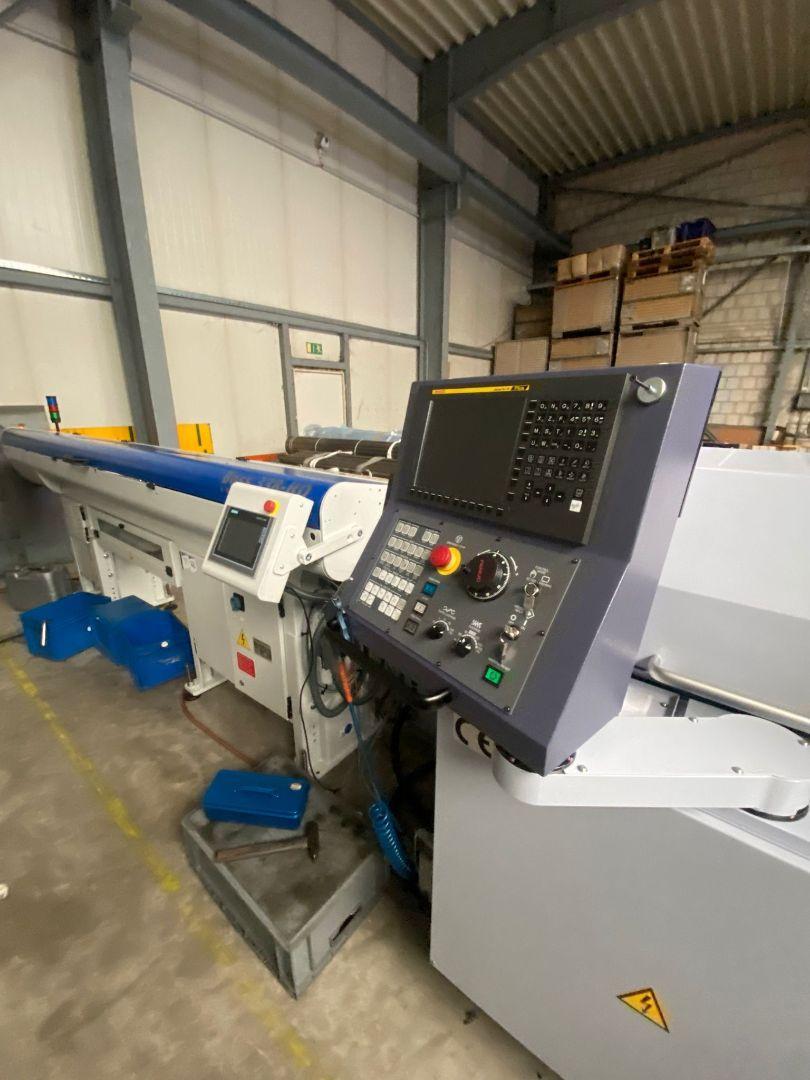

PRÄZISIONS CNC-DREHAUTOMAT STAR Typ SB-20R type G (CE) Grundmaschine mit Zubehör und elektrischer Ausrüstung für 400 V / 50 Hz, einschliesslich Trafo für die Speisung der Maschine und Steuerung mit 200 V / 50 Hz Lieferumfang: CNC-Steuerung FANUC 0i-TF Plus mit 7 Achsen C-Achse auf Hauptspindel und Gegenspindel Vom Lang- zum Kurzdreher umrüstbar Haupt- und Gegenspindelspannzangentyp E145 Synchron angetriebene Führungsbuchseneinheit Führungsbuchsentyp T223 Standardausrüstung Werkzeughalter Linearschlitten 6-fach Werkzeughalter Schaft 12x12mm 2 Querbohrapparate ER11 2 Querbohrapparate ER16 (331-50) Bohreinrichtung für front-/ rückseitige Stirnseitenbearbeitung, mit 4 Bohrpinolen 2x ER16 einfach (301-24), 2x ER16 doppelt (421-22) Bei Nichtverwendung der 4-fach Bohreinheit können 5 Querbohreinheiten verwendet werden Antriebseinrichtung für Werkzeuge zur Hauptseitenbearbeitung Gegenspindel zur Rückseitenbearbeitung Rückseitenbearbeitung mit 4 Bearbeitungsstationen ER16 (541- 21) Antriebseinrichtung für Werkzeuge zur Rückseitenbearbeitung auf 4 Stationen Abstechstahlbruchsicherung Mechanische Werkstückauswurfeinrichtung Teileauswurfkontrolle Ausblaseinrichtung für Gegenspindel Werkstückabnehmer Werkstückförderer zum Ausbringen der Werkstücke Separater Kühlmittelbehälter mit Niveau- und Durchflussüberwachung Automatische Zentralschmierung mit Niveauüberwachung Werkzeugkiste mit Spezialwerkzeug Schnittstelle für Hochdruckanlage Schnittstelle für Stangenlademagazin Schnittstelle für Späneförderer Kartenschacht PCMCIA Schnittstelle USB Schnittstelle RJ-45-LAN Schnittstelle RS 232 C Steuerungsfunktionen im Standardlieferumfang: Programmspeicher 1 MB Metrische Eingabe Direkte Eingabe von Zeichnungsmassen 64 Werkzeugverschleisskorrekturen je Kanal Betriebsstundenanzeige Werkstückzähler Netzwerkanbindung Bearbeitung im Hintergrund Automatische Abschaltfunktion der Stromversorgung Programmablauf über Handrad steuerbar High-Speed Skip Funktion zur Verwendung von Messtastern Spindeldrehzahlüberwachung (G25 - G26) Gewindestrehlen mit variabler Steigung (G34) Schneidenradiuskompensation (G40 - G42) Makro Programmierung (G65 - G67) Mehrfachwiederholzyklen (G70 - G76) Bohrzyklen (G80 - G89) Konstante Schnittgeschwindigkeit für Hauptspindel und Gegenspindel (G96 - G97) Zylindrische Interpolation (G107) Polarkoordinaten Interpolation (G112 - G113) Mehrkantdrehen (G250 - G251) Starres Gewindebohren (M29) Z1 - Z2 Synchronsteuerung (M40 - M41) C1 - C2 Synchronsteuerung (M54 - M55) Synchrone Rotations-/ Phasensteuerung der Haupt- und Gegenspindel (M82 - M83) 4 zusätzliche freie M-Befehle 4 zusätzliche M-Befehle für die Ventilansteuerung der HDVentilplätze Bis zu 8 HD-Druckstufen möglich Vorbereitung der Maschine auf Betrieb mit Emulsion (für SB-Baureihe) Abführung langer Teile inkl. Abdeckung SB-20R-G Hauptspindelerweiterung auf Ø 23 mm für Zange F27/147E / Büchse T223S SB-20R-G ab S/N 0540 Werkzeughalter Rückseitenbearbeitung (angetrieben) 1 St Frontalbohrapparat ER16 für Rückseitenbearbeitung mit verstärkter Lagerung Lademagazin IEMCA BOSS 338/32 HD EUR Automatisches Stangenlademagazin zur Verarbeitung von Stangen mit Ø 3-38 mm, mit Spindelkopf- Synchronvorrichtung, Zentriergerät, 2ter Lünette, Teleskoprohr, 1x Führungskanal mit Zubehör, Bedienpult Touch Screen 7" - verwendbar im Kurz-/ Langdrehbetrieb - Materialzuführung von links - Materialauflage vorne - inkl. 24 Monate Garantie in Deutschland - inkl. Inbetriebnahme und Schulung in Deutschland - inkl. Fracht und Verpackung Kanaldurchmesser 24 mm Schieberdurchmesser 23 mm Lackierung IEMCA Lademagazin IEMCA Standard
