Beschreibung

Drehdurchmesser max. 366 mm
Drehlänge 705 mm

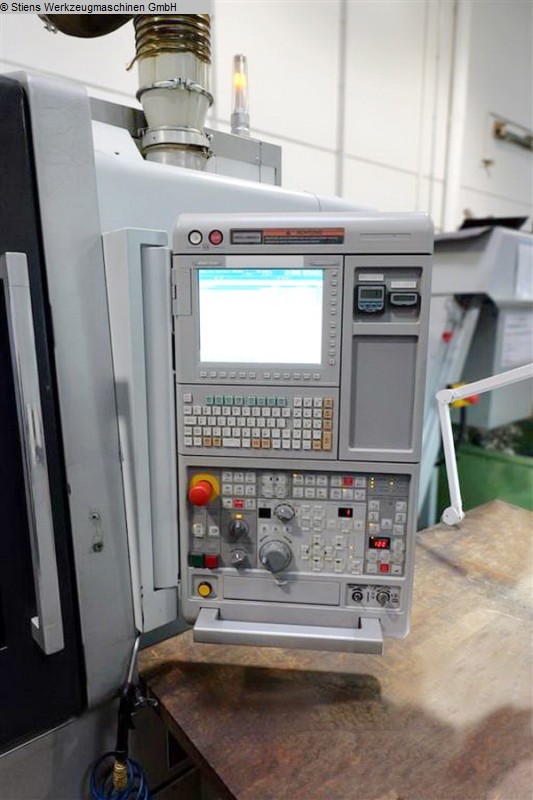

Steuerung M 730 BM MAPPS IV
Umlaufdurchmesser über Bett 920 mm
Umlaufdurchmesser über Planschlitten 742 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 4.000 min/-1
Antriebsleistung - Hauptspindel 18,5 / 15 kW
Spindelnase JIS A-8
Spindellagerdurchmesser 140 mm
Spindelbohrung 91 mm
max. nutzbarer Stangendurchmesser 80 mm
Futterdurchmesser 250 mm
Gegenspindel:
Drehzahlbereich - Gegenspindel 6.000 min/-1
Antriebsleistung - Gegenspindel 11 / 7,5 kW
Spindelnase JIS A2-5
Spindellagerdurchmesser 85 mm
Spindelbohrung 43 mm
max. nutzbarer Stangendurchmesser ( - ) mm
Futterdurchmesser 170 mm
Verfahrwege:
x-Weg 260 mm
z-Weg 795 mm
Y - Achse +/-50 mm
Eilgang ( X / Y / Z ) 30 / 10 / 30 m/min
Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Werkzeugaufnahme BMT 60
Schafthöhe für Vierkantwerkzeug 25 mm
Schaftdurchmesser der Bohrer 50 mm
Revolverschaltzeit 0,27 sec.
Angetriebene Werkzeugpositionen:
Drehzahlbereich - angetr. Werkzeuge max. 10.000 min -1
Antriebsleistung - angetr. Werkzeuge 5,5 / 3,7 kW
Gesamtleistungsbedarf 40 kVA
Maschinengewicht ca. 6,4 t
Raumbedarf ca. 5,0 x 3,0 x 2,3 m

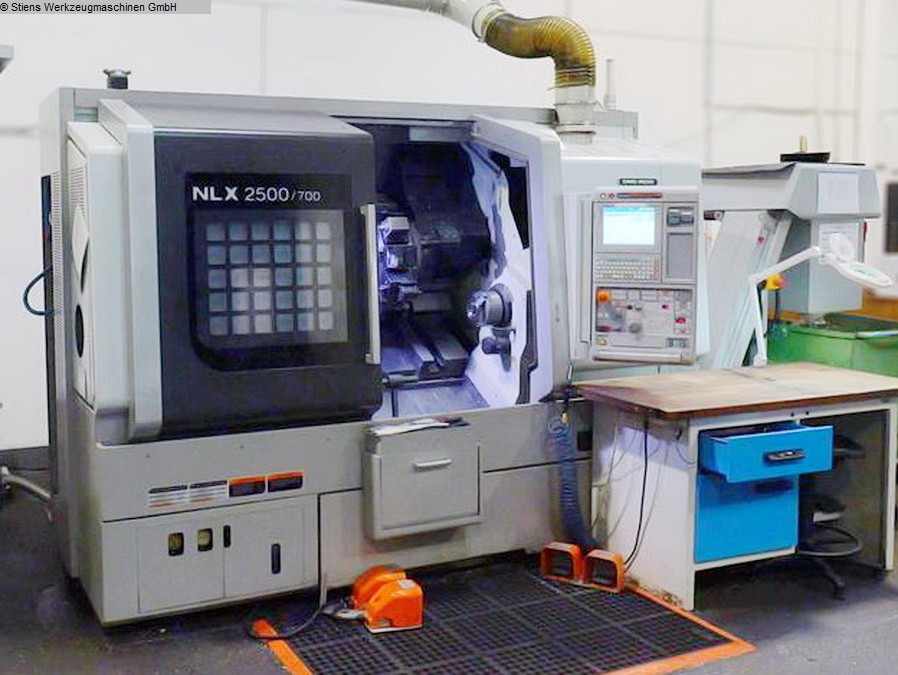

CNC - Dreh- und Fräszentrum DMG MORI - NLX 2500 SY / 700 - Haupt- und Gegenspindel - C-Achse - Y-Achse - Werkzeugantrieb
