Beschreibung

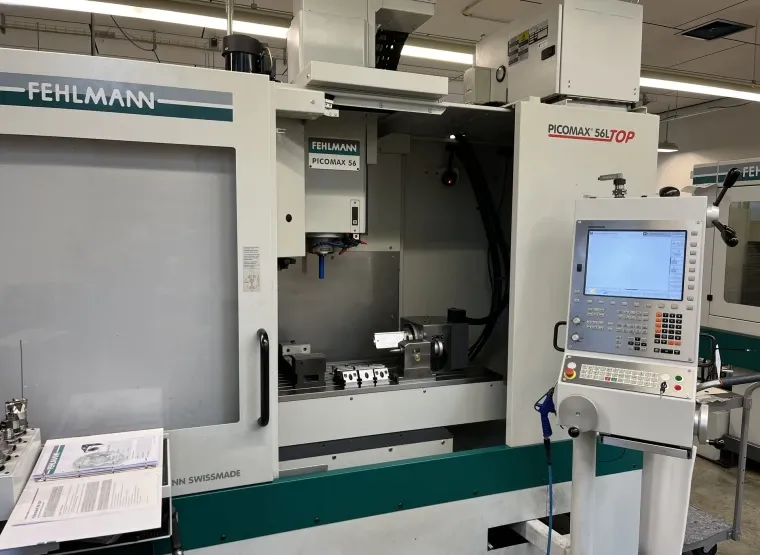

CNC Vertikal Bearbeitungszentrum

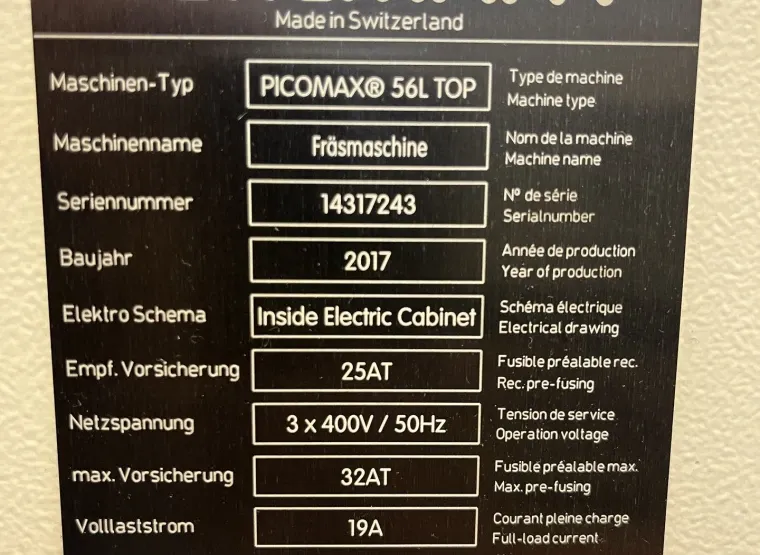

• Hersteller: FEHLMANN
• Typ: PICOMAX 56 L TOP
• Baujahr: 2017
• Seriennummer: 14317243
• Betriebsspannung: 3 x 400 V
• Frequenz: 50 Hz
• Nennstrom: 19 A

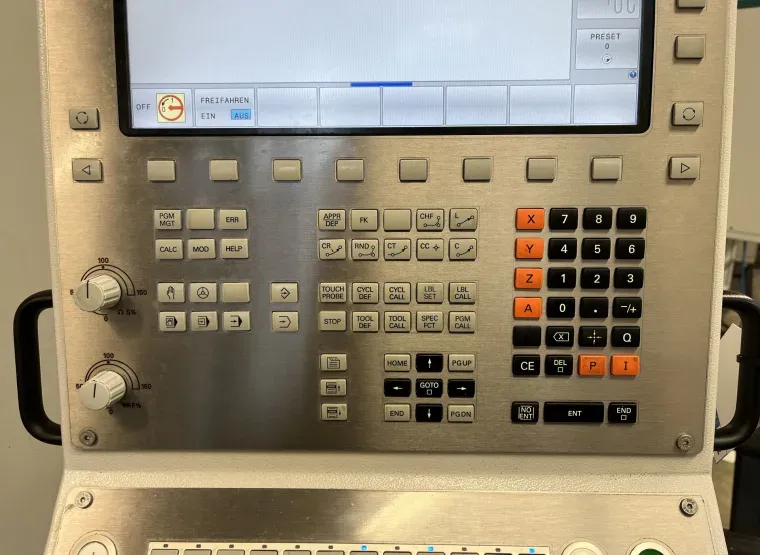

• Steuerung: HEIDENHAIN TNC 620
• Verfahrwege:
• X: 800 mm
• Y: 400 mm
• Z: 400 mm
• Vorschubgeschwindigkeit:
• X: 1 – 30000 mm/min
• Y: 1 – 20000 mm/min
• Z: 1 – 20000 mm/min
• Messsysteme/Auflösung:
• Direktes Messsystem über Linearmaßstab Achse X, Y und Z
• Auflösungen in X-, Y- und Z-Achse: 0,001 mm
• Messsystem Belüftung X-, Y- und Z-Achse
• Positionsgenauigkeit nach ISO 230-2
• Genauigkeit X-Achse: 0,006 mm
• Wiederholgenauigkeit X-Achse: 0,004 mm
• Genauigkeit Y-Achse: 0,006 mm
• Wiederholgenauigkeit Y-Achse: 0,004 mm
• Genauigkeit Z-Achse: 0,006 mm
• Wiederholgenauigkeit Z-Achse: 0,004 mm
• Die Maschine ist ausgestattet mit einem 30-fachen Werkzeugwechsler

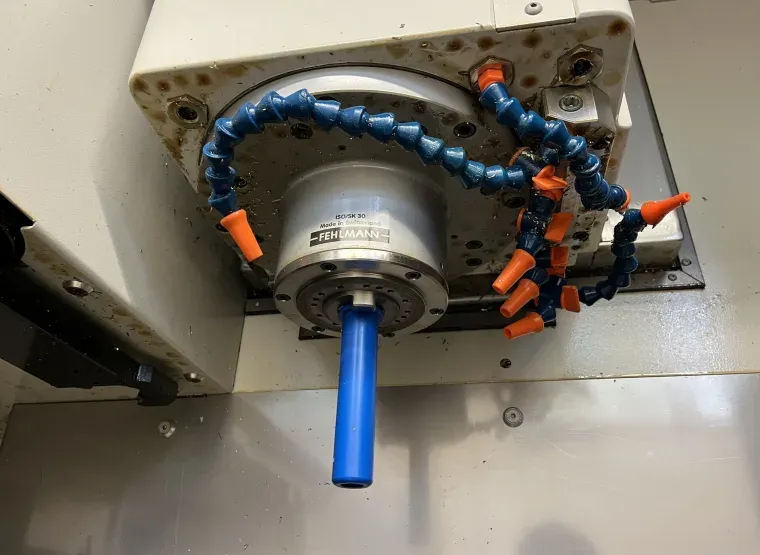

• Werkzeugaufnahme: SK 30
• Drehzahlbereich: 5000 – 12000 U/min
• Wirtschaftliche Fräsleistung: 100 cm³/min
• Max. Bohrleistung: 25 mm Durchmesser
• Gewindeschneiden: M20
• Tischabmessungen: 1400 x 480 mm
• T-Nuten Anzahl: 8 Stück
• T-Nuten Breite: 12-H8
• T-Nuten Abstand: 50 mm
• Zulässige Tischbelastung: 350 kg
• Abstand Boden bis Koordinatentisch: 980 mm
• Abstand Koordinatentisch bis Spindelnase: 120 – 520 mm
• Max. Werkzeugdurchmesser ohne Freiplätze: 63 mm
• Mit freien Plätzen: 130 mm
• Max. Werkzeuglänge: 240 mm
• Max. Werkzeuggewicht: 3 kg
• Werkzeugwechselzeit: ca. 3 s
• Mittlere Span zu Span Zeit: ca. 8 s

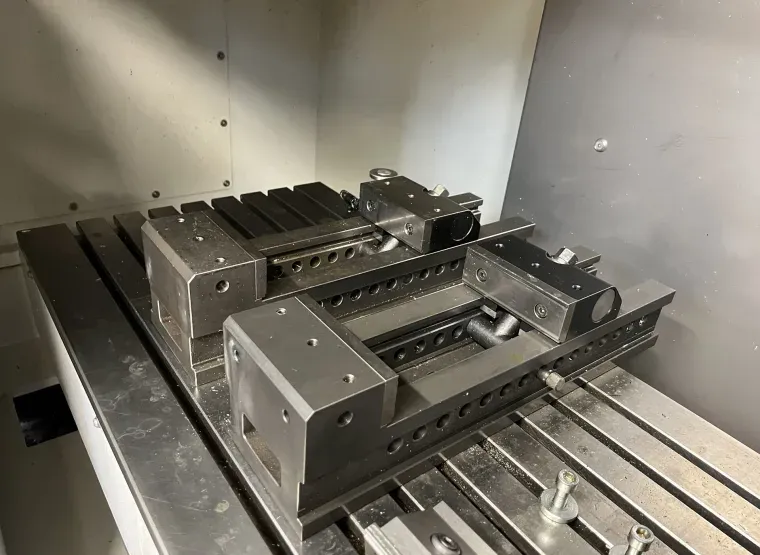

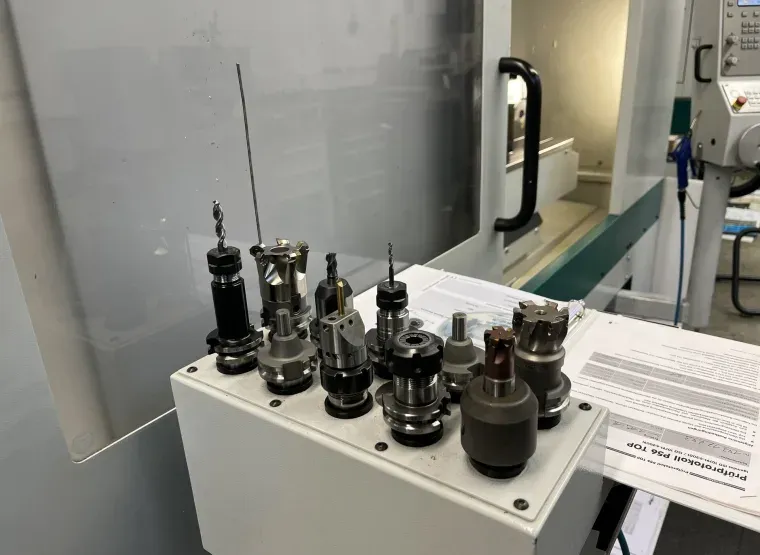

• Inkl. 10 SK 30 Werkzeugaufnahmen bestückt mit Zerspanungswerkzeug sowie 2 Maschinenschraubstöcke (Backenbreite: 125 mm), 3 weiteren Maschinenschraubstöcken (Backenbreite: 70 mm) und einer 4. Achse (A-Achse) des Herstellers FEHLMANN
• Typ: AT 125 CNC
• Abmessungen gesamt: 2.400 x 2.400 x 2.500 mm
• Gesamtgewicht: ca. 4.000 kg

Die Maschine wird im Zuge einer Industrieversteigerung verkauft.
