Beschreibung

Schweißroboterzelle

• Hersteller: OTC DAIHEN
• Typ: P2000 L-VN ROBO
• Baujahr: 2019
• Maschinennummer: 1049495
• Tragkraft: 2000 kg
• Tragarm Länge: ca. 1495 mm
• Drehwinkel Kippachse: +/- 190°
• Drehwinkel Drehachse: +/- 190°
• Drehzahl Drehachsen: 3,49 U/min
• Drehzahl Kippachse: 2,51 U/min
• Betriebsspannung: 400 V
• Nenneingangstrom: 36 A
• Nennfrequenz: 50/60 Hz

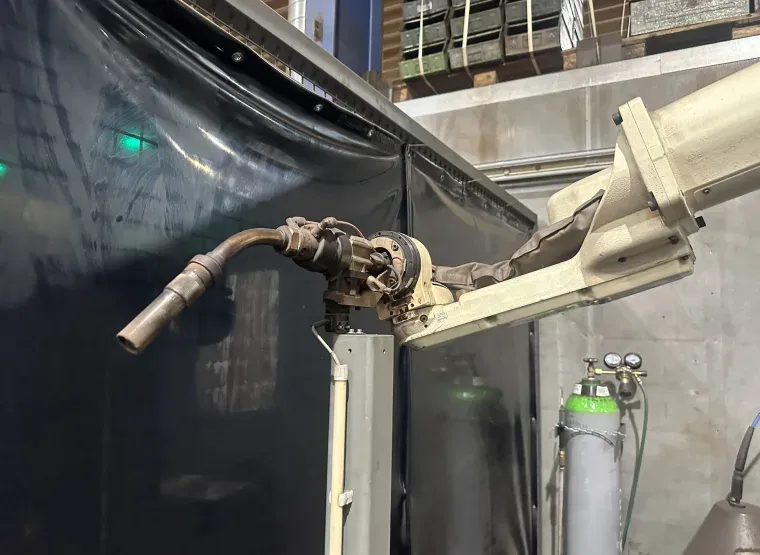

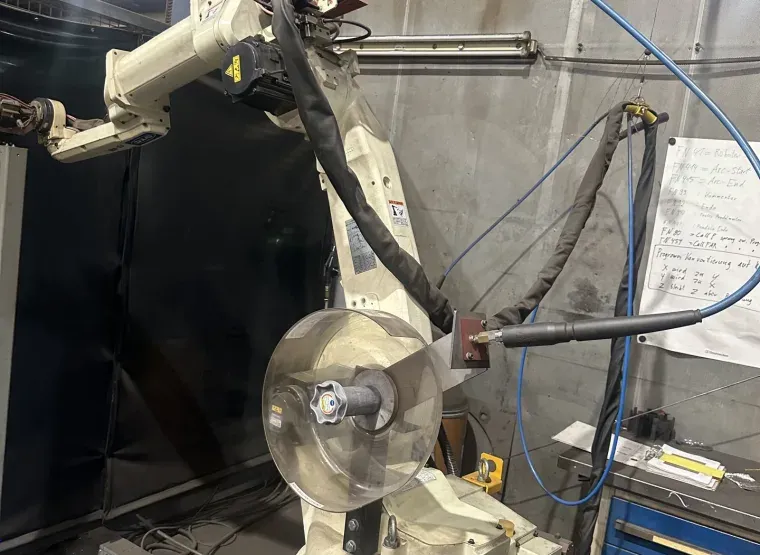

• Roborterarm / Manipulator:

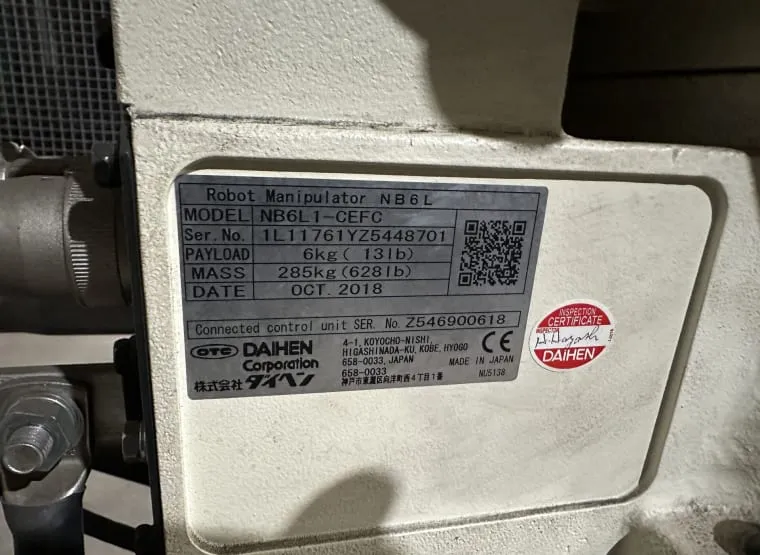

• OTC Daihen FD-B6L ( NB6L1-CEFC ) aus Baujahr 10 / 2018
• Eigengewicht 285 kg
• Nurzlast ( Brenner ) ca. 6 kg

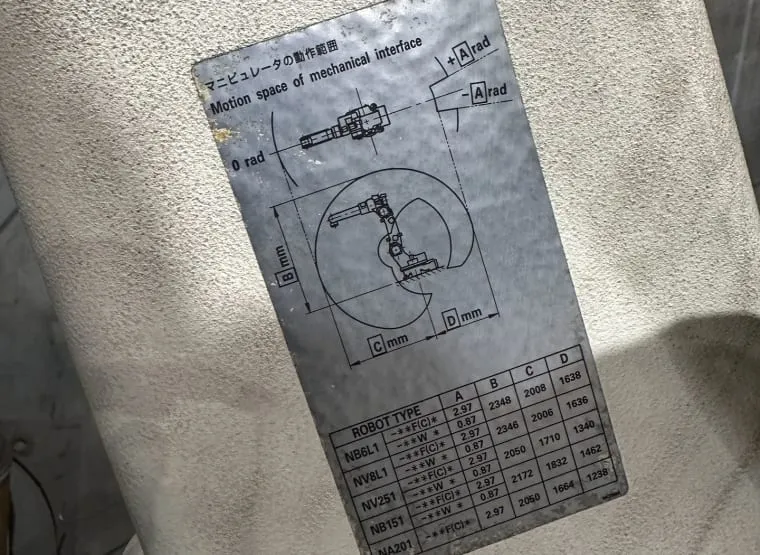

• Schwenkbereiche / Reichweiten siehe Foto vom Diagramm !

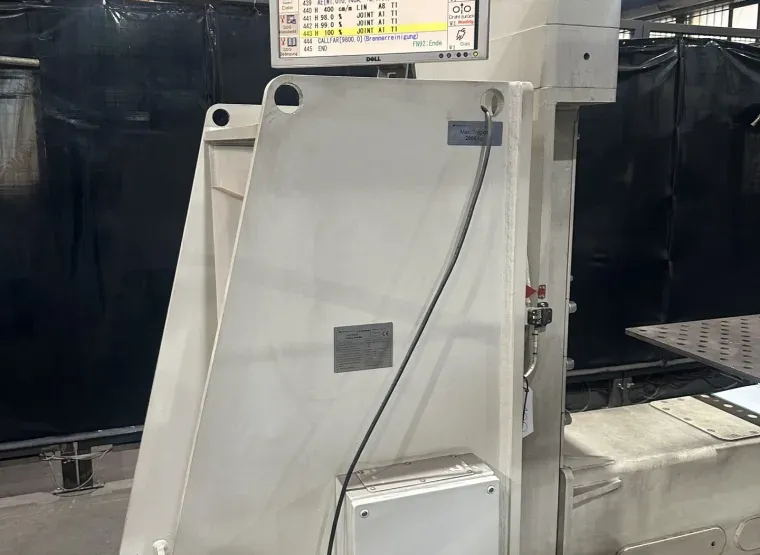

• Schweißtisch / Positionierer:
• OTC Daihen P-2000 L-VN ROBO aus Baujahr 2019
• Tragfähigkeit / maximales Werkstückgewicht 2.000 kg
• Tragarmlänge ca. 1.495 mm
• Drehwinkel Kippachse Tragarm +/- 190 Grad
• Drehwinkel Drehachse Flanschplatte ( Tischfläche ) +/- 190 Grad
• Nenn- Drehmoment Drehachse des Tisches 3.945 Nm
• Drehzahl um die Tischdrehachse 3,49 Umdrehungen pro Minute
• Drehmoment um die Kippachse des Tragarmes 5.491 Nm
• Drehzahl um die Kippachse des Tragarmes 2,51 Undrehungen pro Minute
• beide Antriebsmotoren jeweils 2.000 Watt Leistung
• Positioniergenauigkeit siehe Foto vom Typenschild
• Schweißstromquelle ( MIG / MAG- Pulsgerät )
• Hersteller OTC Daihen
• Type WB-P500L
• 2019 neu mit der Roboteranlage ausgeliefert
• 500 Ampere maximaler Schweißstrom
• Pulsgerät zum Schweißen von Aluminium, Stahl, Chromnickelstählen ( V2a, V4a usw ) und Titan
• EG- Konformitäts- Erklärung und Bedienungsanleitungen vorhanden
• Für alle weiteren schweiß-technischen Daten siehe abfotografiertes Typenschild
• Abmessungen gesamt: 4.000 x 1.200 x 2.300 mm
• Gesamtgewicht: ca. 5.000 kg

Die Maschine wird im Zuge einer Industrieversteigerung verkauft.
