Beschreibung

Max. Teilkreisdurchmesser Außenverzahnung 300 mm
Max. Teilkreisdurchmesser Innenverzahnung 300 mm
Max. Außendurchmesser Werkstück (Ausrüstung) 450 mm
Modul - max. 6
Verzahnungsbreite - max. 100 mm
Max. Schrägungswinkel (mit Werkzeug Ø 125 mm) +/- 45 °
Hubzahl - stufenlos 130 - 1300 Hub/min
Werkstückgewicht 1000 kg
Mindestabstand Tischfläche - Werkzeugspindel -55 / +300 mm
Höchstabstand Tischfläche - Werkzeugspindel 200 mm
Maximaler Abstand Tischfläche - Werkzeugspindel 350 mm
Manuell Ständerseitenverschiebung +/- 25 mm
Manueller Schwenkwinkel der Werkzeugspindel +/- 0,5 °
Max. Werkzeugdrehzahl 15 UpM
Max. Werkstückdrehzahl 27 UpM
Max. Werkzeugdurchmesser 7 Zoll
Spannung 400 V
Frequenz 50 Hz
Max. Leitungsstrom 70 A
Gesamtleistungsbedarf 48 kW
Maschinengewicht ca. 11 t
Raumbedarf ca. 4,27 x 3,11 x 2,87 m
Tischbohrung 40 mm
Aufnahmekegel der Hauptspindel SK 45

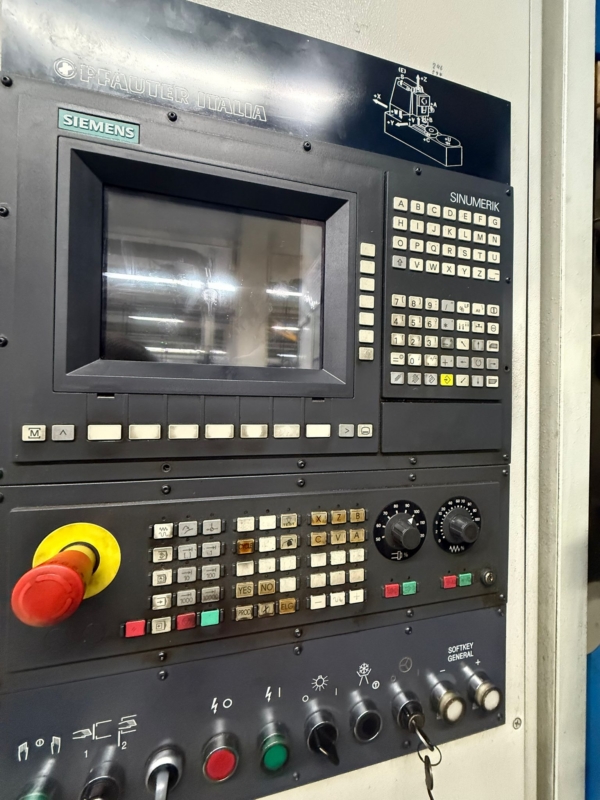

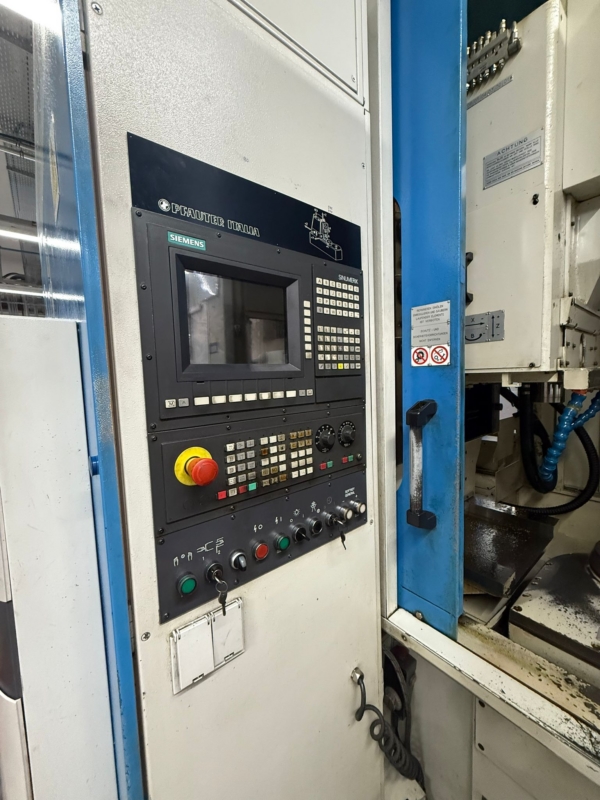

Steuerung Siemens Sinumerik 840 C
Wälzstossmaschine Gleason PFAUTER Mod. PSA 300 Die CNC Modular-Verzahnungsmaschine mit Schälmesser für die Bearbeitung von Aussen- und Innen- Zylinderzahnrädern, mit gerader oder schräger Evolentverzahnung, sowie jedes weiteren mittels Abwälz- oder Teilungsstossvorgang erhältlichen Profils. Der Arbeitszyklus wird von einer CNC Einheit, mit einer spezifischen Software für die Bearbeitung der Zahnräder, gesteuert. Einsatzbereich -- Die PSA 300 wurde für die Fertigung von: - Zahnrädern mit gerader Aussenverzahnung - Zahnrädern mit gerader Innenverzahnung - Zahnrädern mit äusserer Schrägverzahnung - Zahnrädern mit interner Schrägverzahnung
