Beschreibung

Drehdurchmesser max. 356 mm
Drehlänge 705 mm
Steuerung M730 UM Mapps CELOS
Umlaufdurchmesser über Bett 920 mm
Umlaufdurchmesser über Planschlitten 742 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 4.000 min/-1
Antriebsleistung - Hauptspindel 18,5 / 15 kW
Spindelnase JIS A2-8
Spindelbohrung 80 (91) mm
C-Achse 0,001 °
Gegenspindel:
Drehzahlbereich - Gegenspindel 6.000 min/-1
Antriebsleistung - Gegenspindel 11 / 7,5 kW
Spindelbohrung 43 mm
C-Achse 0,001 °
Verfahrwege:
x-Weg 260 mm
z-Weg 795 mm
Y - Achse +/-50 mm
Eilgang ( X / Y / Z ) 30 / 10 / 30 m/min
Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Schafthöhe für Vierkantwerkzeug 25 mm
Schaftdurchmesser der Bohrer 50 mm
Revolverschaltzeit 0,27 sec.
Angetriebene Werkzeugpositionen:
Drehzahlbereich - angetr. Werkzeuge max. 10.000 min -1
Antriebsleistung - angetr. Werkzeuge 5,5 / 4,2 kW
Gesamtleistungsbedarf 41 kVA
Maschinengewicht ca. 6,4 t
Raumbedarf ca. 5,0 x 3,0 x 2,3 m

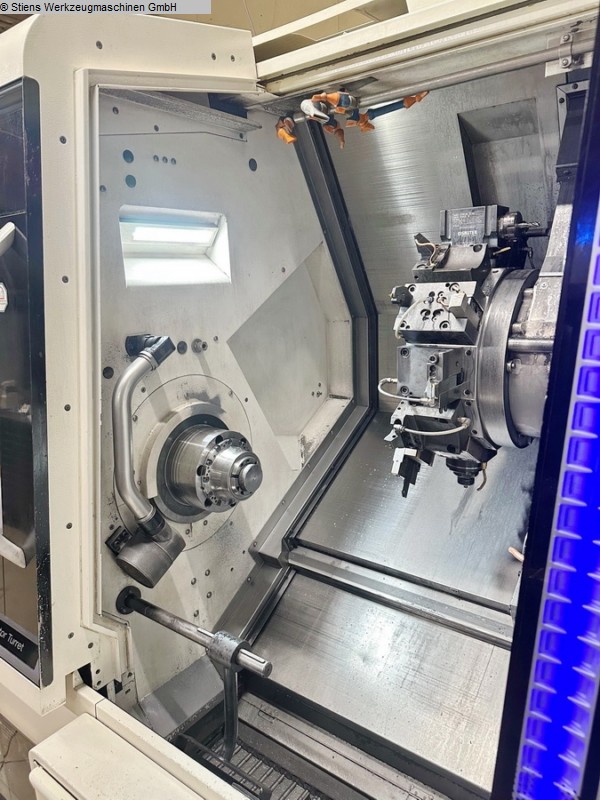

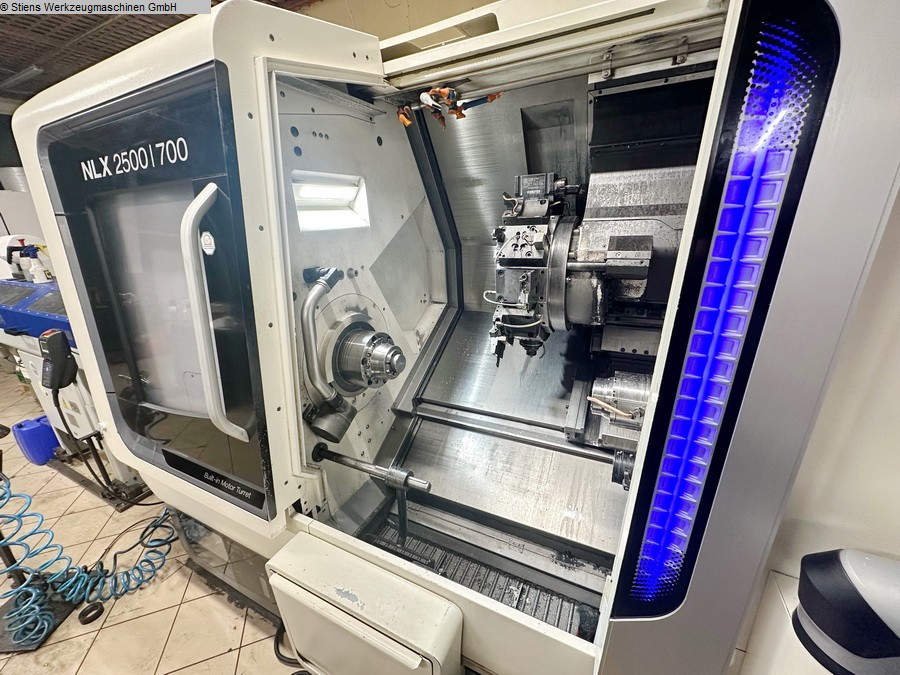

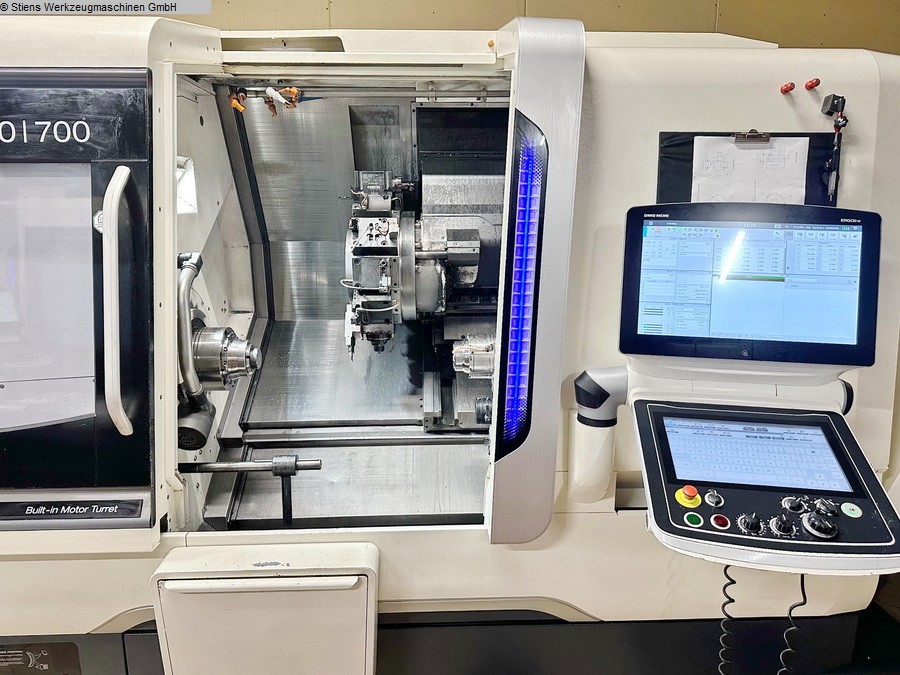

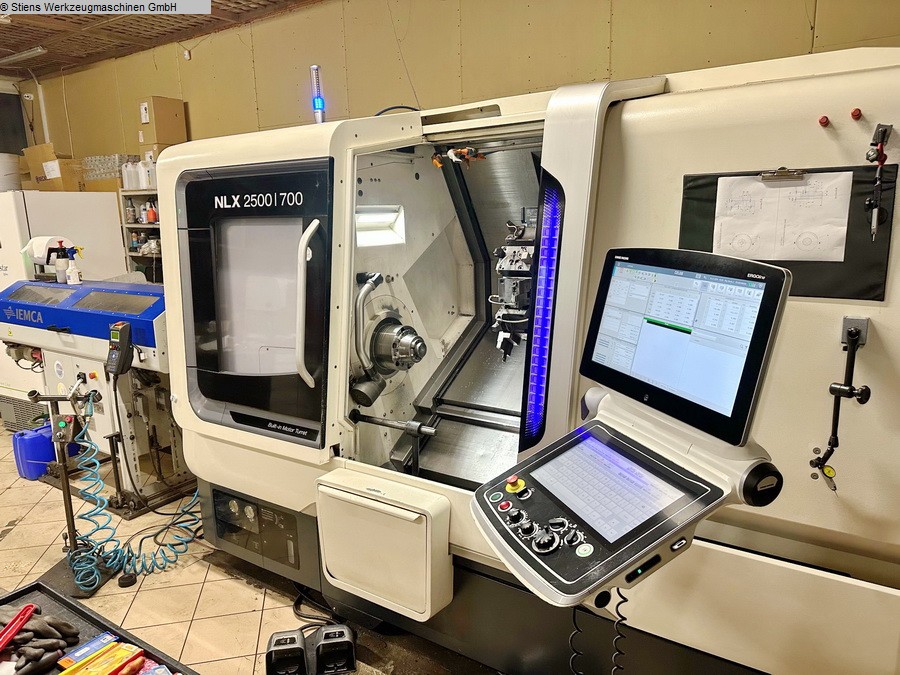

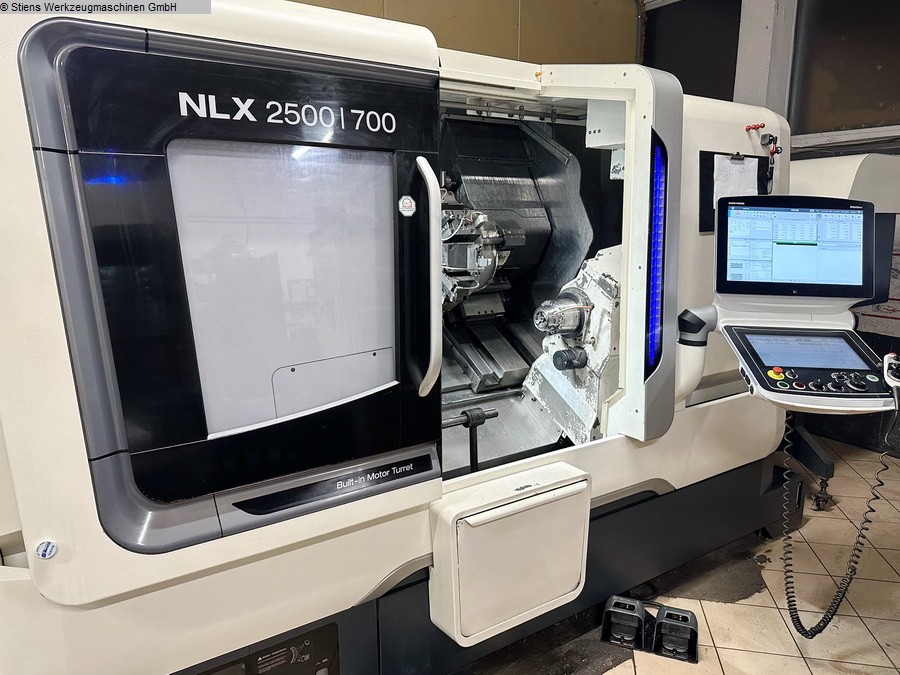

CNC - Dreh- und Fräszentrum DMG MORI - NLX 2500 SY / 700 - Gegenspindel - Werkzeugantrieb - C, Y-Achse
