Beschreibung

Raddurchmesser - max. 100 mm
Radbreite 26 mm
Modul - max. 31
Modul - min. 0,1
Steuerung Siemens 840 D SL
Betriebsstunden 9598 h
Gesamtleistungsbedarf 45 kW
Maschinengewicht ca. 7 t
Raumbedarf ca. 4x3x2,5 m

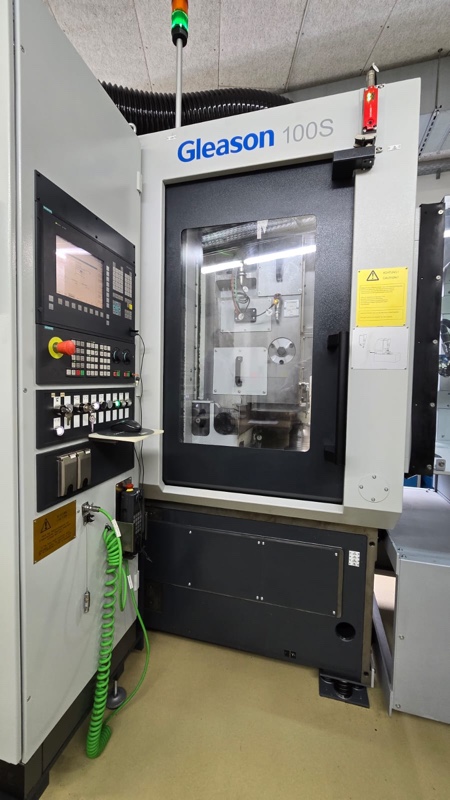

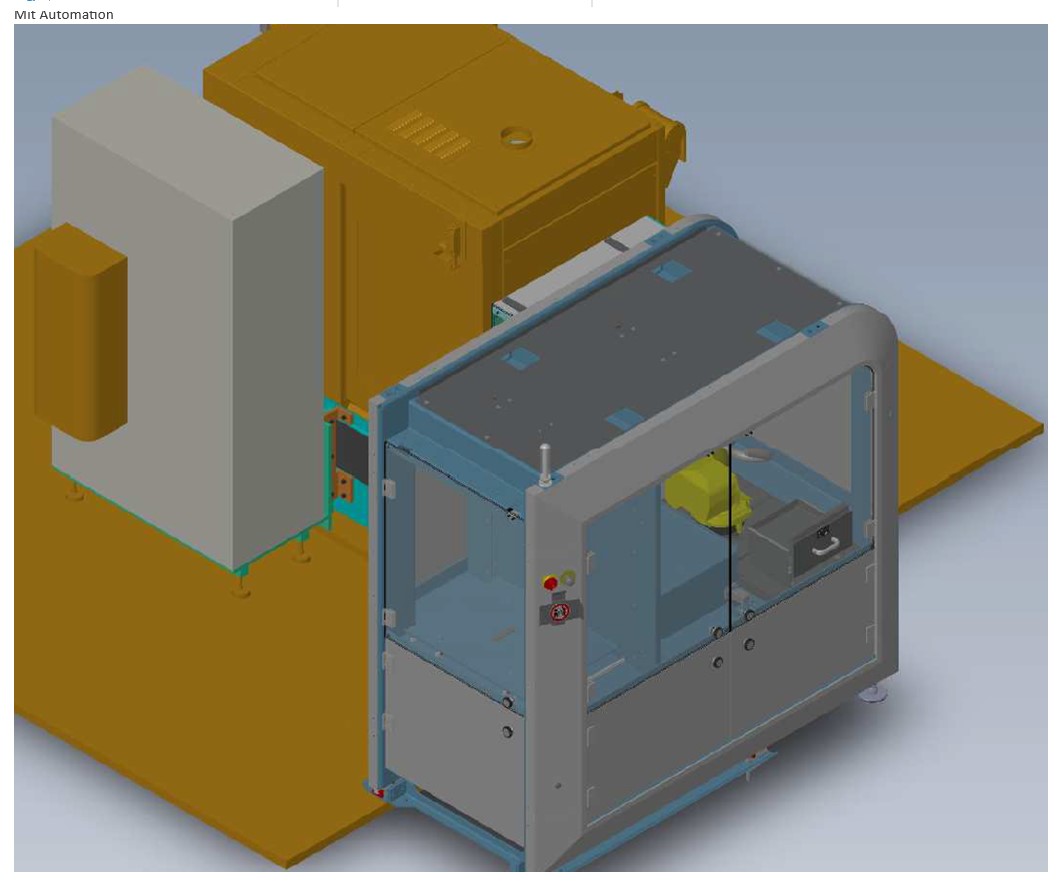

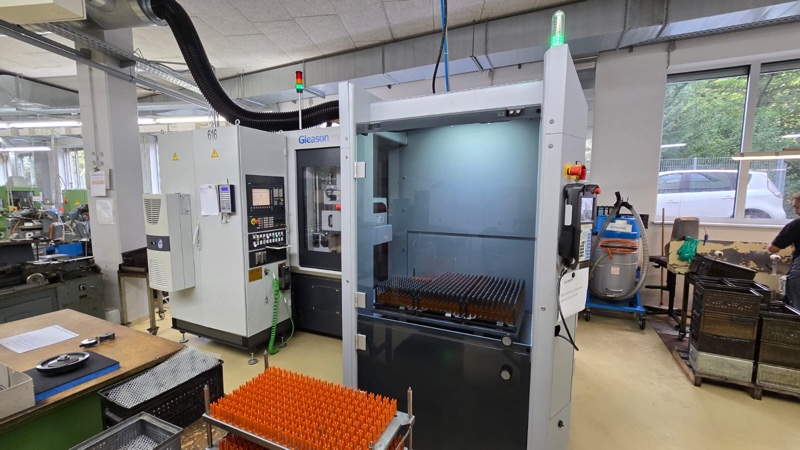

Gleason 100S Wälzstossmaschine zur Herstellung von innen- und aussenverzahnten Zylinderrädern und anderen am zylindrischen Werkstückumfang regelmässig auftretenden wälzbaren Profilen und Formen sowie zur Herstellung von Profilen im Einzelteilverfahren. Technische Daten: Werkstück-Nenndurchmesser 100 mm Grösster umlaufender Durchmesser 150 mm Maschinen-Nennmodul ca. 3 mm (Richtwert in Abhängigkeit von der jeweiligen Bearbeitungsaufgabe.) Stossspindel-Hubzahlbereich 0 - 3.000 1/min Einstellbereich Hubposition (manuell) 20 mm Grösste Verzahnungsbreite 26 mm Kleinste Steigungshöhe der hydrostatischen Schrägführung 400 mm Kleinster/grösster Abstand zwischen Werkzeug- - 20/+ 180 mm und Werkstückachse Ständer-Neigungsbereich (manuell) - 1/+ 11 Werkzeugaufnahme (manuelle Spannung) HSK-D63 (Hohlschaftkegel nach DIN 69063) Gewicht der Maschine ca. 7.000 kg mit Roboterzelle
