Beschreibung

Raddurchmesser - max. 180 mm
Tischdurchmesser 145 mm
Modul - max. 3-5 mm
Radbreite 250 mm
Tischdrehzahlbereich 800 U/min
Fräskopf senkrecht verstellbar 400 mm
Fräsachse Schwenkbereich + / - 45 °
max. Fräserdurchmesser 90 mm
Fräserdrehzahlen 0 - 6000 U/min
Fräserlänge max. 211 mm

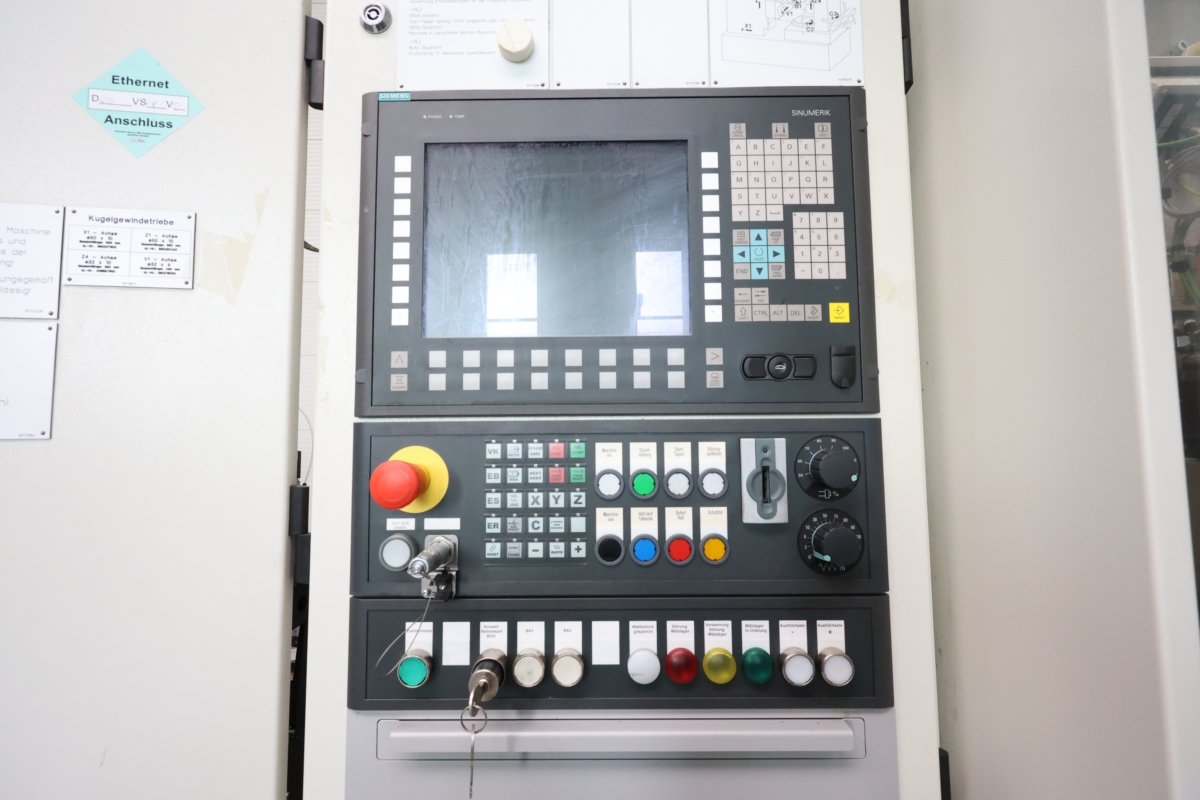

Steuerung Siemens 840 D
Gesamtleistungsbedarf 23 kW
Maschinengewicht ca. ca. 10 t
Raumbedarf ca. 4,5 x 3,5 x 2,7 m

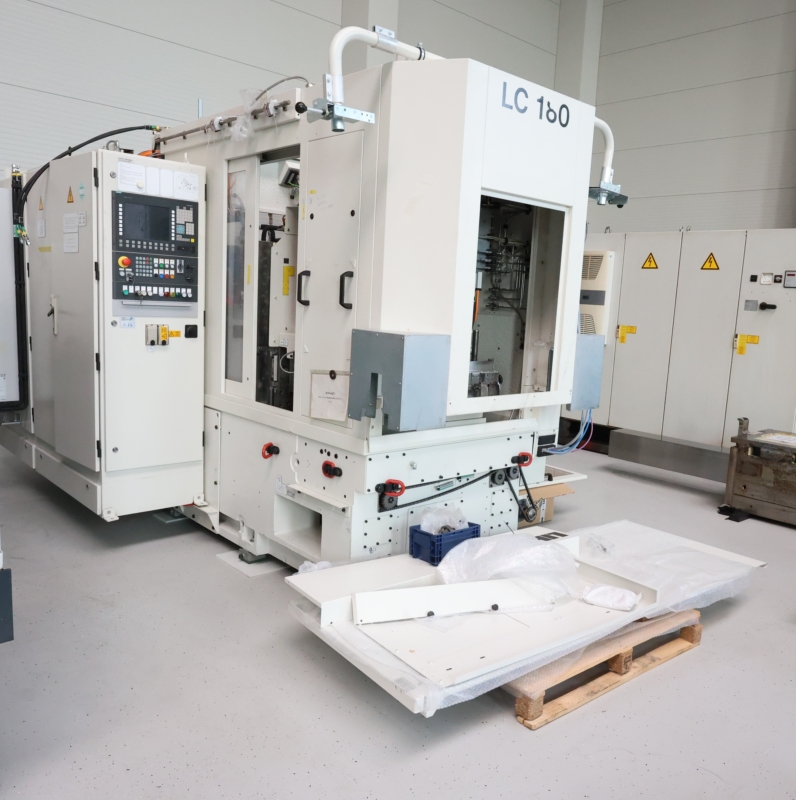

Mit der LC-Baureihe steht ein Maschinensystem für die Bearbeitung von gerad- und schrägverzahnten Stirnrädern bzw. Stirnradwellen zur Verfügung, das sich durch seine besondere Leistungsfähigkeit und Uni-versalität auszeichnet. Das Wälzfräsen zeichnet sich gegenüber anderen Verfahren zur Zahnradherstellung durch seine hohe Konstanz der Bearbeitungsergebnisse über die gesamte Werkzeugstandzeit aus. Technische Daten der Maschine: Basisvorgaben: -- Bearbeitungsart: trocken -- Spannung: 400 V +/-10 % -- Frequenz: 50 Hz +/- 2% -- Netzform: TN-S -- Pneumatikversorgung Betriebsdruck: 4,5 bar -- Maschinenkühlung Kühlungsvariante: zentrale Kühlwasserversorgung -- Steuerungs-Typ: Siemens 840D sl Technische Daten: -- min. Achsabstand: 10 mm -- max. Achsabstand: 200 mm -- max. Radialgeschwindigkeit: 5000 mm/min -- max. Werkstückdurchmesser: 180 mm -- Kühlmittelmenge im Maschinenbett ca.: 290 l -- Maschinentisch max. Drehzahl: 800 1/min -- Tischplattendurchmesser: 145 mm -- Maschinenständer Axialweg: 250 mm Fräskopfschwenkeinrichtung: -- max. Schwenkgeschwindigkeit: 18 /s -- max. Schwenkwinkel mit FK 1.32: +/- 45 Fräskopf: -- Antriebsleistung: 23 kW -- max. Drehzahl: 6000 1/min -- max. Werkzeugdurchmesser: 90 mm -- max. Werkzeugeinspannlänge: 211 mm -- max. Modul Wälzfräsen: 3 mm -- max. Modul Profilfräsen: 5 mm -- max. Tangentialgeschwindigkeit: 7500 mm/min -- max. Tangentialweg: 180 mm Gegenständer: -- Axialweg: 300 mm -- max. Gegenständergeschwindigkeit: 30000 mm/min -- max. Gegenständerspannkraft: 13 kN Parallelgreifer: -- max. Werkstückgewicht formschlüssig: 15 kg -- max. Werkstücklänge: 400 mm Freistehendes Hydraulikaggregat (100 l): -- max. Betriebsdruck: 70 bar -- Pumpenfördermenge: 25 l/min -- Ölbezeichnung: HLP46 -- Ölvolumen im Behälter ca.: 100 l -- Schmiermedium: Öl Maschine in Top Zustand, mit Ringladeeinrichtung, Entgrateinrichtung.
