Beschreibung

Raddurchmesser - max. 250 mm
Radbreite 275 mm
Modul - max. 6
Maschinengewicht ca. 5,5 t

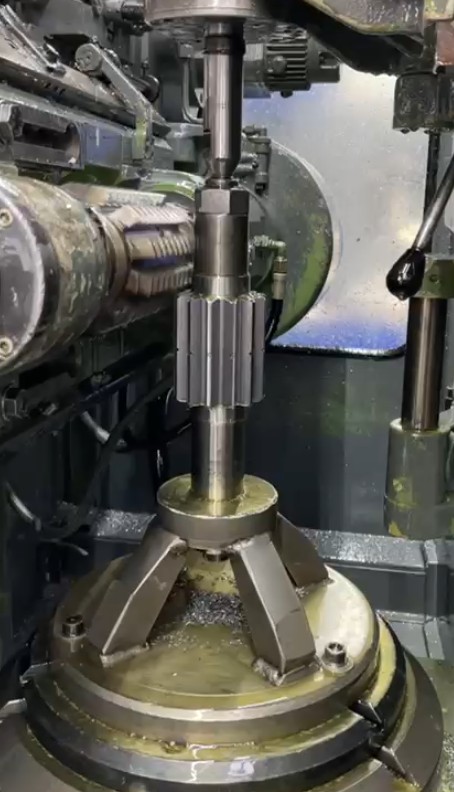

Die Zahnrad-Wälzfräsmaschine ZFWZ 250 ist geeignet zur wirtschaftlichen Fertigung aller wälzbaren zylindrischen Verzahnungen wie: - Gerad- und Schrägstirnräder, Schneckenräder und Schnecken, Zahnwellen, Keilwellen, Kerbverzahnungen, Ketten- und Sperräder, sowie kegeliger und balliger Gerad- und Schrägstirnräder. Wechselräder und Fräszubehör Technische Daten: - Werkstückdurchmesser (max): 250 mm - Modul (max): 6 mm - Axialvorschubweg (max): 275 mm - Tangentialvorschubweg (max): 100 mm - Zahnschrägungswinkel (max): 45 Grad - Fräserdurchmesser (max): 145 mm - Fräserlänge (max): 170 mm - Aufspannfläche der Tisches (min): 195 mm - Aufspannfläche der Tisches (max): 470 mm Leistung Fräserdrehzahlen - gestuft in 2 Bereichen: 56 ... 250 U/min - (Normalausführung): 90 ... 400 U/min - stufenlos in 2 Bereichen: 63 ... 180 U/min - (Sonderausführung Gleichstrommotor): 140 ... 400 U/min Massen - Maschine netto: ca. 5000 kg - Elektroschrank: ca. 800 kg - Hydraulikaggregat + Kühlmittelbehälter + Spänetransport: ca. 700 kg Gesamtabmessungen (mit Ölnebelfilter) - Länge: Normalausführung: 3950 mm Gleichstromantrieb: 3450 mm (bzw. 3350 mm laut Tabelle) - Breite: 3300 mm - Höhe: Maschine: 1980 mm Maschine mit Gleichstromantrieb: 2150 mm Elektroschrank: 2200 mm
