Beschreibung

Schleiflänge 750 mm
Schleifbreite 350 mm
Werkstückhöhe mm
Aufspannfläche 750 x 350 mm
Magnetplatte 750 x 350 mm
Maschinengewicht ca. 3,2 t
Raumbedarf ca. 2.200 x 2.400 x 1.800 mm
Gesamtleistungsbedarf kW

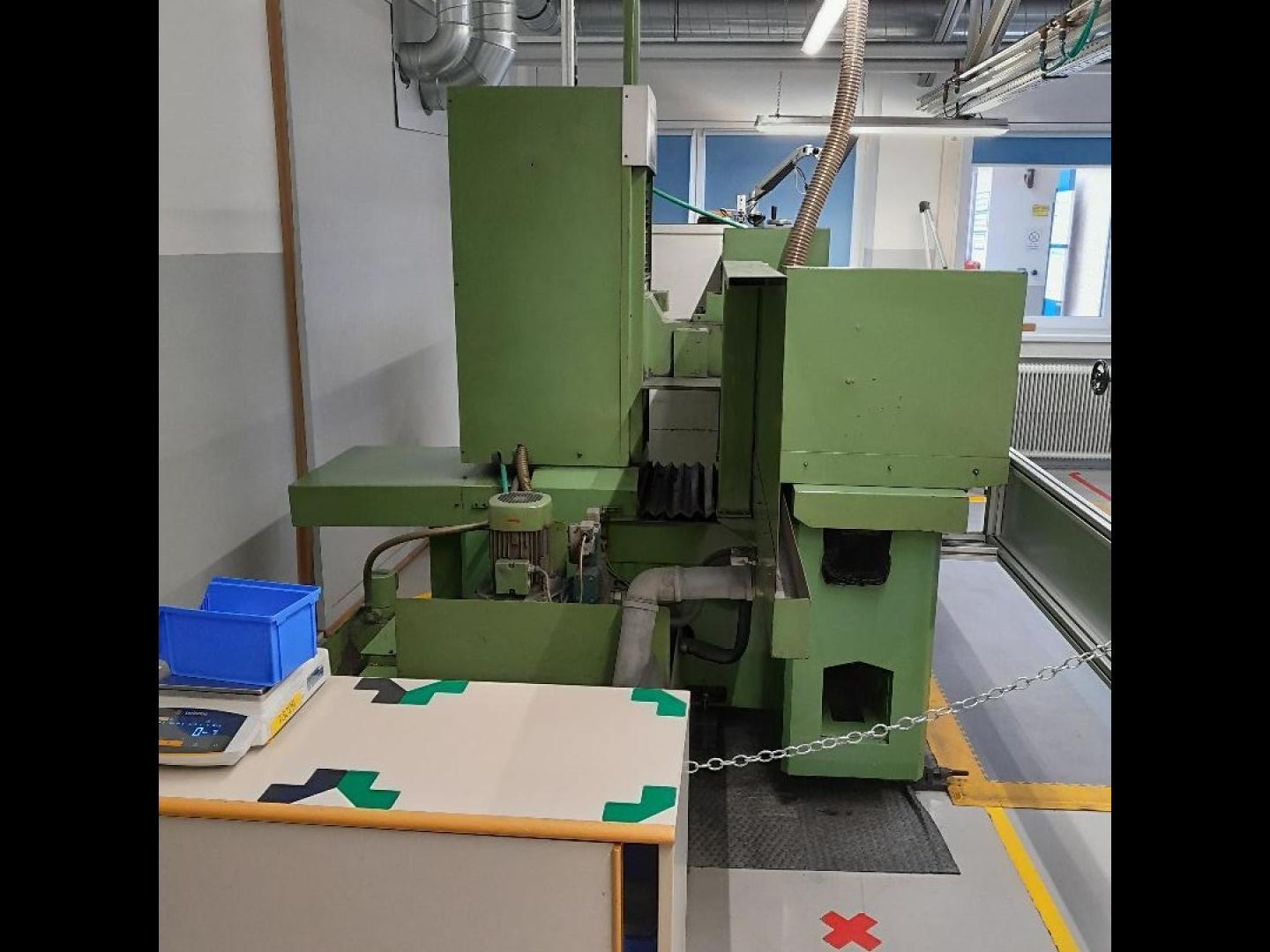

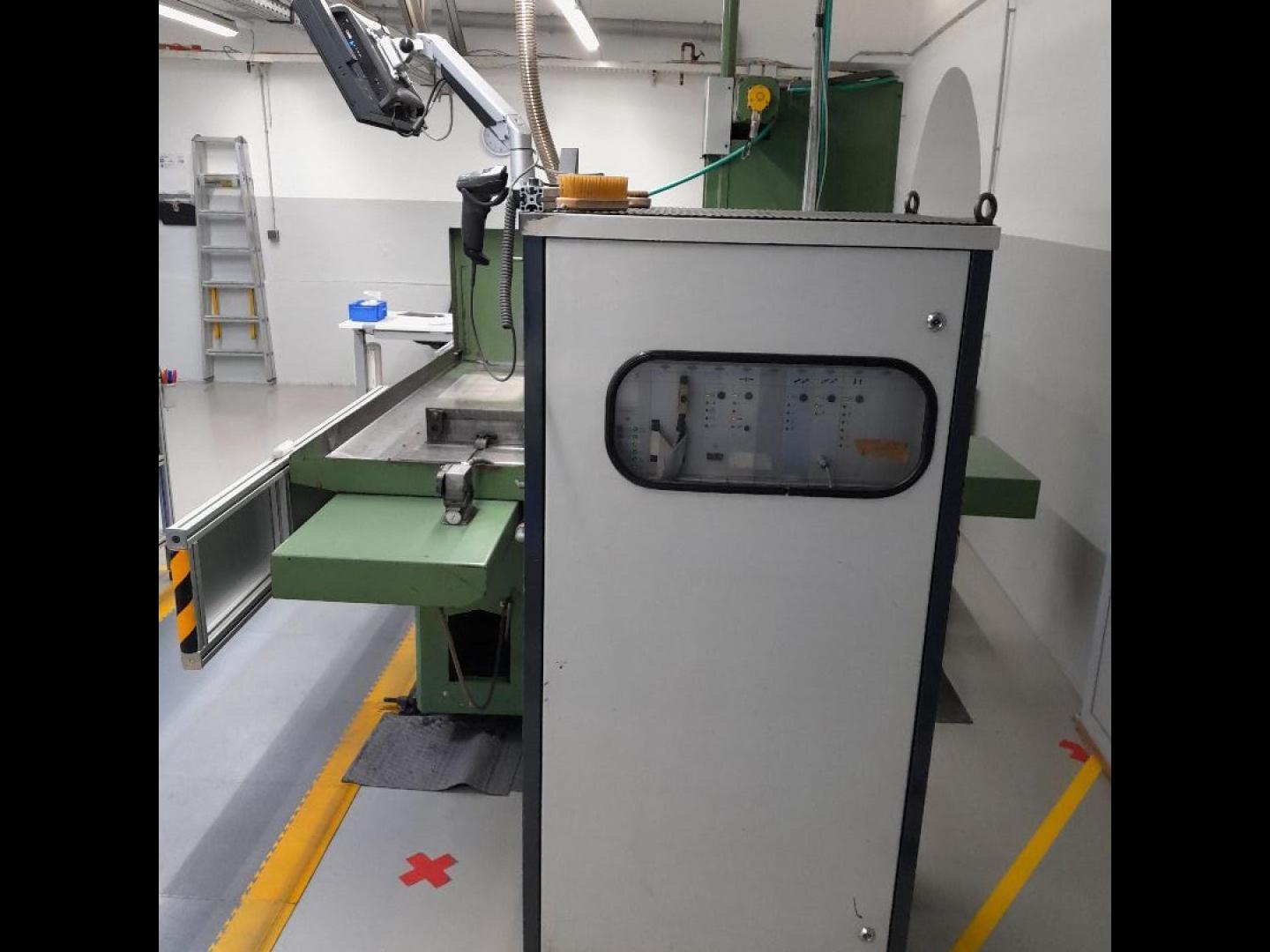

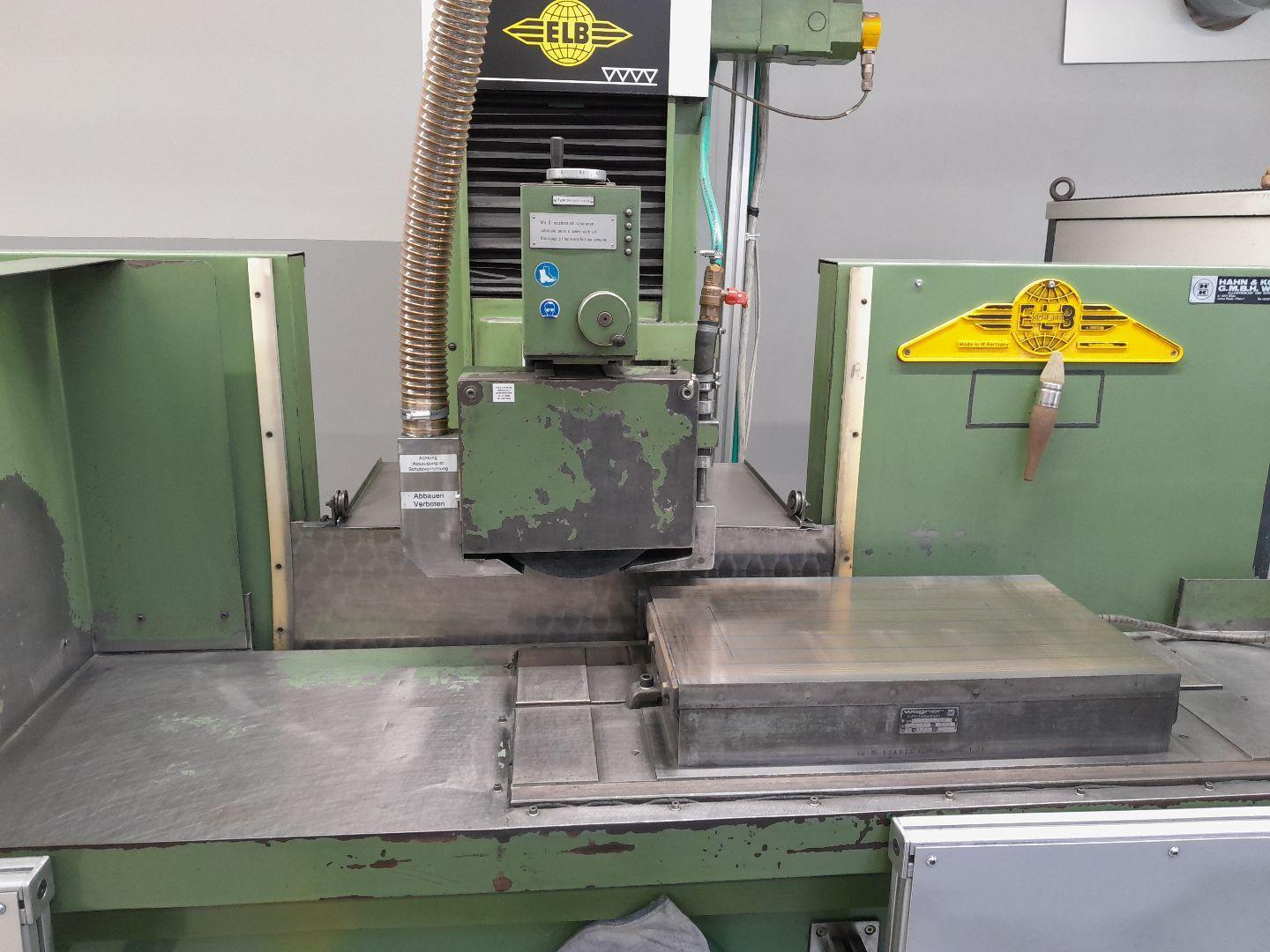

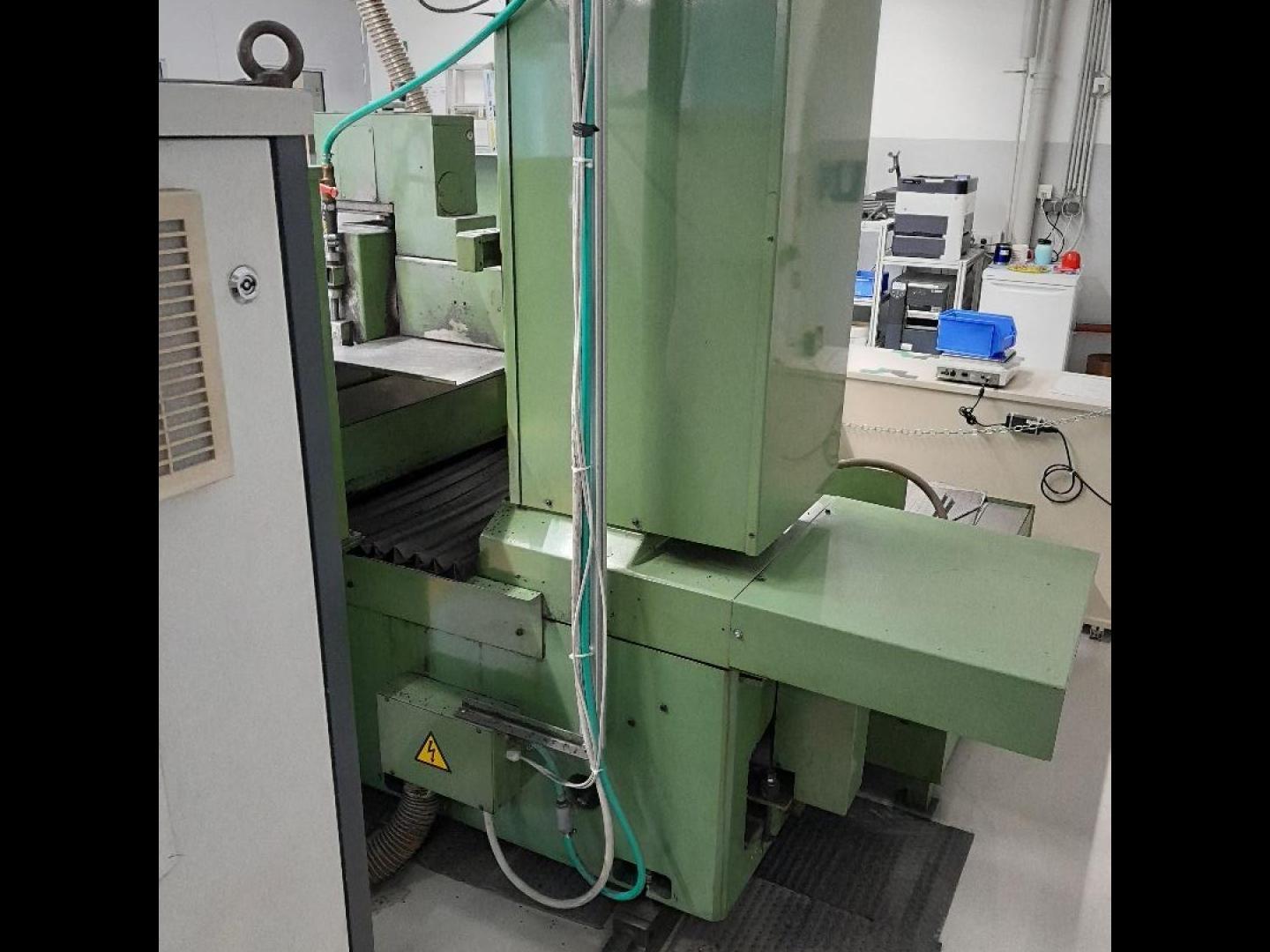

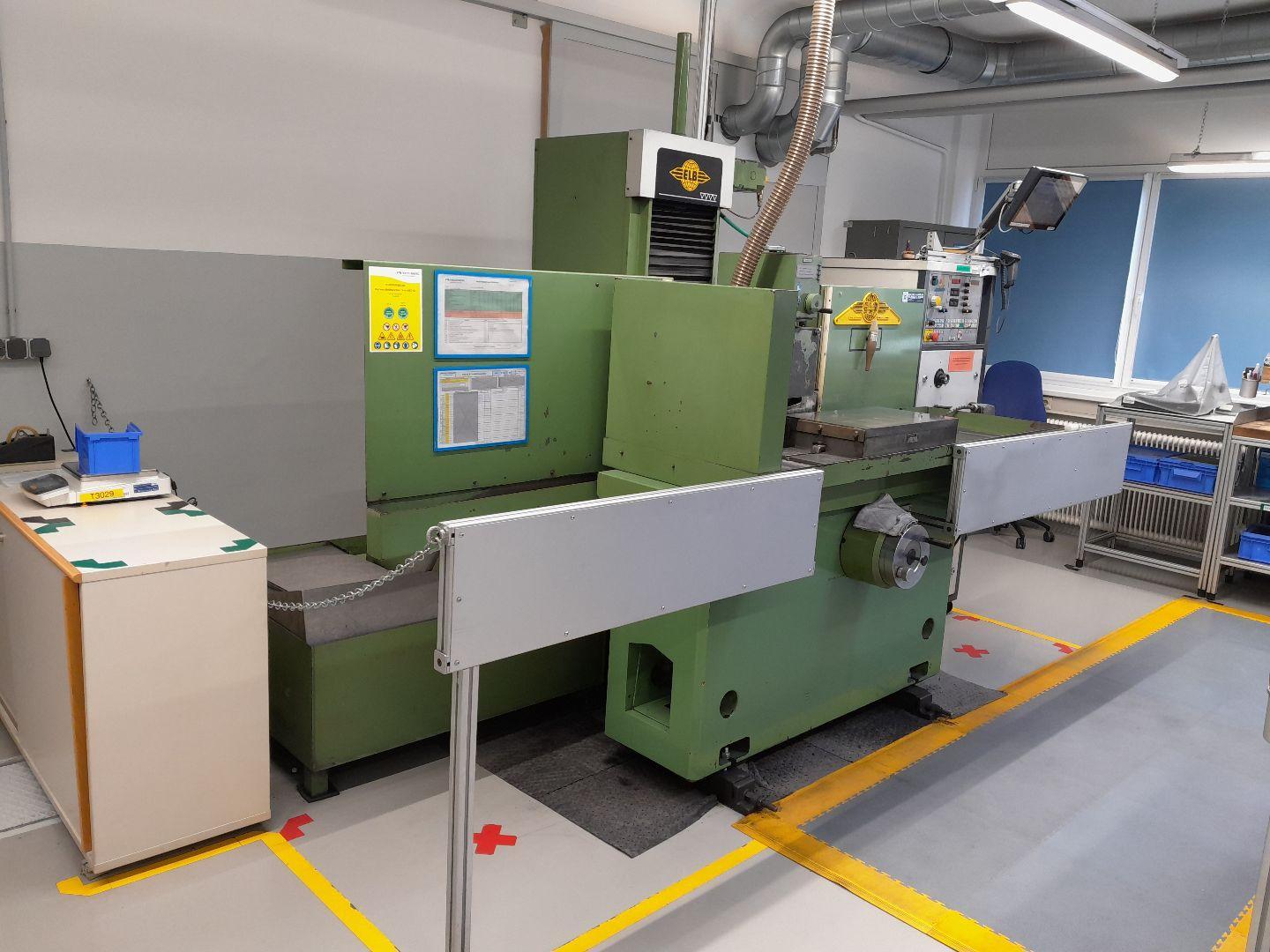

Gebrauchte Flachschleifmaschine für höchste Ansprüche aus Grosskonzern – Top gepflegt! Die ELB -ORION 635 ND ist eine hochpräzise Langtisch-Flachschleifmaschine, die sich durch ihre massive Bauweise, exzellente Dämpfungseigenschaften und eine Vielzahl intelligenter Ausstattungsmerkmale auszeichnet. Ideal für präzises Plan- und Einstechschleifen bei hoher Wiederholgenauigkeit und maximaler Prozesssicherheit. ________________________________________ Highlights der Maschine ? Schleifbereich: 650 x 350 x 475 mm ? Maschinenbett aus Micro-Granit – 10-fach bessere Dämpfung als Grauguss ? Schleifsäule + Tisch aus Meehanite-Guss für maximale Steifigkeit ? Präzisionsführungen: kunststoffbeschichtete Prisma-Flachführungen ? Zentralschmierung: automatische hydro-dynamische Schmierung ? Schleifspindelantrieb: 3,7/4,5 kW, bis zu 3000 U/min ? Magnetspannplatte: 600 x 350 mm mit 250 W Leistung ? Elektronische Zustellung mit 0,001 mm Genauigkeit ? Feinste Zustellraten für Schrupp- + Schlichtschleifen ? Sämtliche Bedienfunktionen über frontseitiges Bedienpult steuerbar ________________________________________ ? Technische Daten im Überblick Komponente Wert / Ausstattung Grundständer Micro-Granit (hervorragende Dämpfung) Tischbelag Meehanite-Guss Tischlängshub 100 – 850 mm Tischbelastung bis zu 320 kg Spindeldrehzahl 1500 / 3000 U/min Schleifscheibe Ø 300 x 50 x 76,2 mm Z-Achse (Querweg) bis 350 mm, mit Feineinstellung (0,3 mm) Y-Achse (Vertikal) bis 625 mm Abstand Tisch–Spindel, 0,001 mm Auflösung Schleifscheibenaufnahme Ø 36 mm, Aufnahmeflansch Ø 148 mm Maschinengewicht ca. 3.500 kg Abmessungen (LxBxH) ca. 2750 x 2250 x 2400 mm ________________________________________ Inklusive Zubehör: • Elektromagnetspannplatte 600 x 350 mm • Nassschleifeinrichtung mit 210 l Tank + 52 l/min Pumpe • Hand-Abrichtgerät + Abrichtdiamant • Präzise Stellkeile zur Nivellierung • Bedienpult mit IP 43 Schutzart • Auswuchtdorn + Schleifscheibe 50A 36J 8A V217 • Schaltplan, Betriebsanleitung, Dokumentation in Deutsch
