Beschreibung

Schnittbereich bei 90 Grad: rund 350 mm
Schnittbereich bei 90 Grad: vierkant 350 mm
Sägebandabmessungen 4640x34,1,1 mm
Schraubstocköffnung 355 mm
Sägebandgeschwindigkeit 15-115 m/min
Maschinengewicht ca. 2800 kg
Raumbedarf ca. 3050x2190x2200 mm

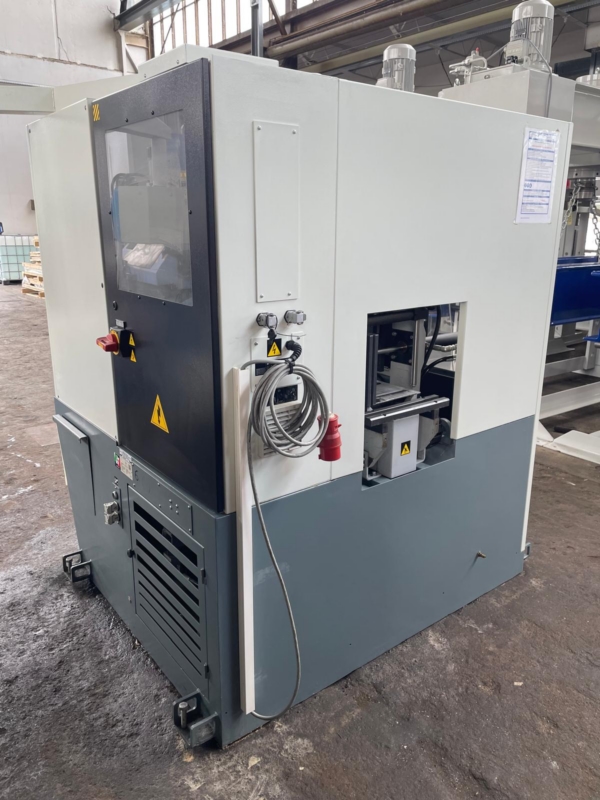

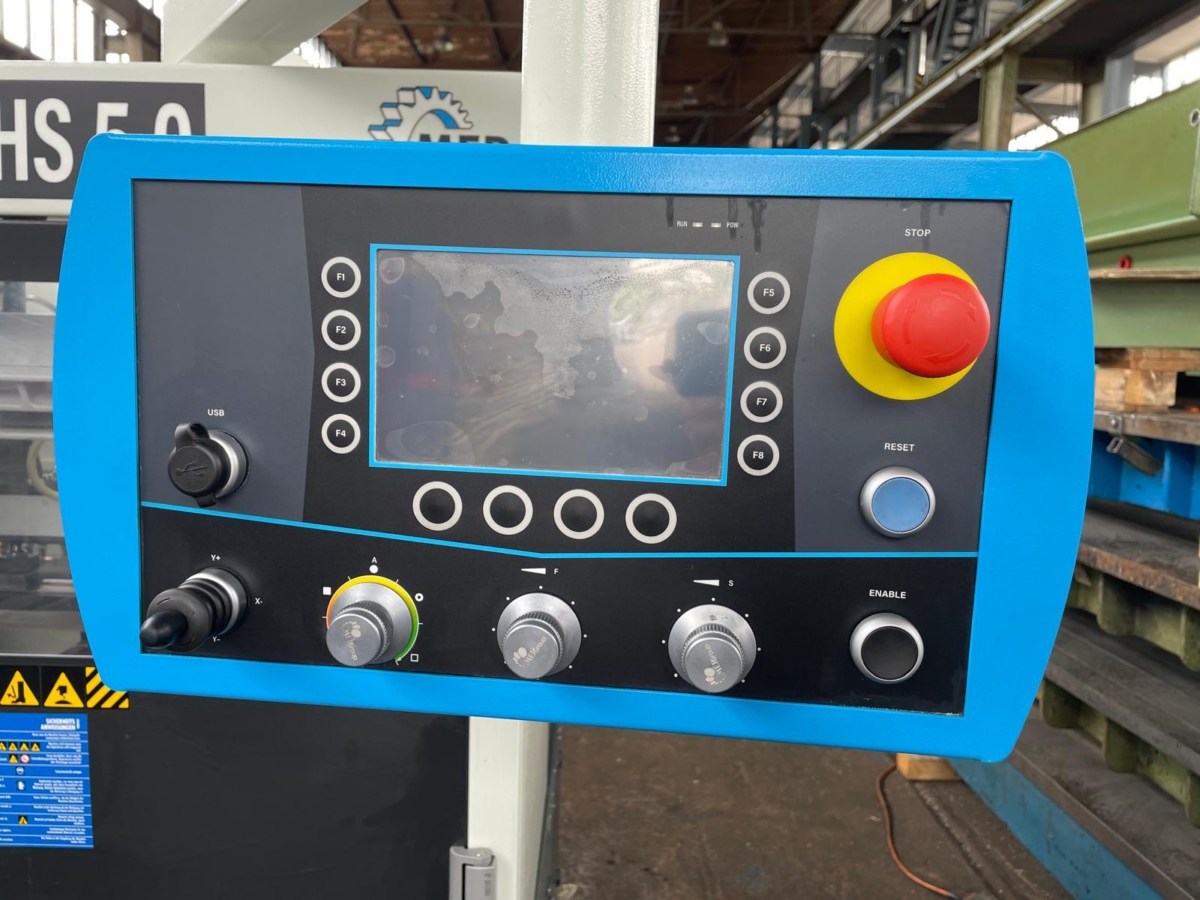

Shark 350 NC HS 5.0, automatische hydraulischeBandsägemaschine in Zwei-Säulen- Bauweise für 0-Schnitte auf Vollmaterial und Profilen aus Stahl, Edelstahl und Stahllegierungen bis maximal 350x350 mm. Die Serienausstattung umfasst: + Angetriebener Späneförderer, rechts oder links an der Maschine installierbar. + Spanndruckregulierung der Schraubstöcke. + Zuführer mit Vertikalrollen zur seitlichen Materialabstützung. - Numerisch gesteuerte Bandsägemaschinen, dieauch halbautomatisch betrieben werden kann, mit der neuen MEP 50, speziell von MEP für automatische Maschinen entwickelten, Windows „CE“ basierten Steuerung. - Schnittzyklus „saubererSchnitt” Der Zuführer schiebt das Werkstück nach hinten, um an der Schnittfläche Riefen zu vermeiden, wenn das Band am Schnittende wieder nach oben fährt. - Feldbus Kommunikationssystem mit doppeltem Mikroprozessor und serieller Verbindung. - Die Benutzerschnittstelle mit 7”-Touch-ScreenDisplay und mechanischen Tasten dient für die Betriebsfunktionen der Sägemaschine, gewährleistet einen zuverlässigen, einfachen und intuitiven Einsatz, sowie eine Echtzeitkontrolle aller Schnittparameter. - Automatische Ermittlung der Anfangspositiondes Schnittes. - CNC-Maschine für die Speicherung von 100 Schnittprogrammen, mit verschiedenen Stückzahlen und Schnittlängen. Zudem besteht die Möglichkeit, bis zu 100 Stück der Programme als Sequenz anzuwählen. - Aufbau aus robustem Gusseisen zur Aufnahme der Vibrationen und zur Garantie stabiler Schnittpräzision sowie einer langen Standzeit des Sägebandes - Hydraulischer Vorschub des Sägebogens auf Linearführungen mit vorgeladenen Laufschienen mit Kugelumlauf. - Hydraulisches Steuergerät für das Öffnen/Schliessen der Vorschub- und Stirnschraubstöcke. - Stufenlose Einstellung der Sägebandgeschwindigkeitzwischen 15 bis 110 m/min über Vektorinverter. - Materialzuführung mit Schrittmotor und Kugelumlaufspindel, die auf entgegengesetzte Kugellager montiert ist, mit Hub 600 mmwiederholbar um jede Länge zu sägen. - Max. Reststücklänge 120 mm + Schnittlänge(OPTIONAL Zuführerbacken zur Minimierung der Restlänge auf 25 mm+ Schnittlänge). - Schnittverlaufsüberwachung (OPTIONAL) - Materialzuführer mit selbstausrichtendem Zuführerschraubstock, um auch leicht gebogenes Material zuzuführen. - Das Sägebandantriebsrad wird durch einen konischen Spannsatz befestigt, der eine optimale Befestigung ermöglicht. mit gleichzeitiger axialer Einstellmöglichkeit. - Verwaltungssoftware für die Kontrolle/Bewertung/Korrektur in Echtzeit der folgenden Parameter: - Schnittkraft - Schnittmoment und Sägebandpannung im Vergleich zu den programmierten Werten. - Einstellbare Sägebandführungsköpfe aus Stahl mit kombinierter Rollen- und Hartmetallführungen und Regelventile für die herkömmliche Umlaufschmierung. - Vorbereitung für den Einbau des OPTIONALEN Minimalmengeschmiersystems. - Verstellung des Sägebandlaufrades für das Wechseln des Sägebandes direkt von der Bedienkonsole aus. - Automatische Einstellung des vorderen Sägebandführungskopfes zur Grösse des Materials. - Maschinenleuchte und Laser für die genaue Positionierung des Werkstücksfür nicht serienmässige oder Anfangsschnitte. - Rotationskontrolle des Bandes mit Sofortstopp im Falle eines blockierten Werkzeuges. - Elektromechanisches Servosystem für die dynamische Sägebandspannung. - Untergestell mit Kühlmittelwanne. - Zwei Elektrotauchpumpen, die eine kontinuierliche Zuführung von grossen Kühlflüssigkeitsmengen (120 Liter/min) sichern, für die Reinigung der Arbeitsfläche und die Abführung der Späne. Damit wird einehöchstmögliche Lebensdauer der Sägebänder gewährleistet.. - KühlmittelpistolezumAbspülen der Arbeitsfläche. - AngetriebeneSpäneräumbürstefür die Reinigung des Sägebandes. - Signalleuchte und Alarmton im Falle eines Maschinennotzustandes oder Programmende. - Maschineistfür den Hubwagentransport vorgesehen. - Bimetall-Sägeband für Voll- und Profilmaterial 4640x34x1,1 (OPTIONAL 4640x41x1,3). - Werkzeug, Gebrauchsanweisung und Explosionszeichnungen für Ersatzteile.
