Beschreibung

Messbereich X-Achse 330 mm
Messbereich Z-Achse 400 mm
Abmessung L-B-H 880 x 520 x 990 mm

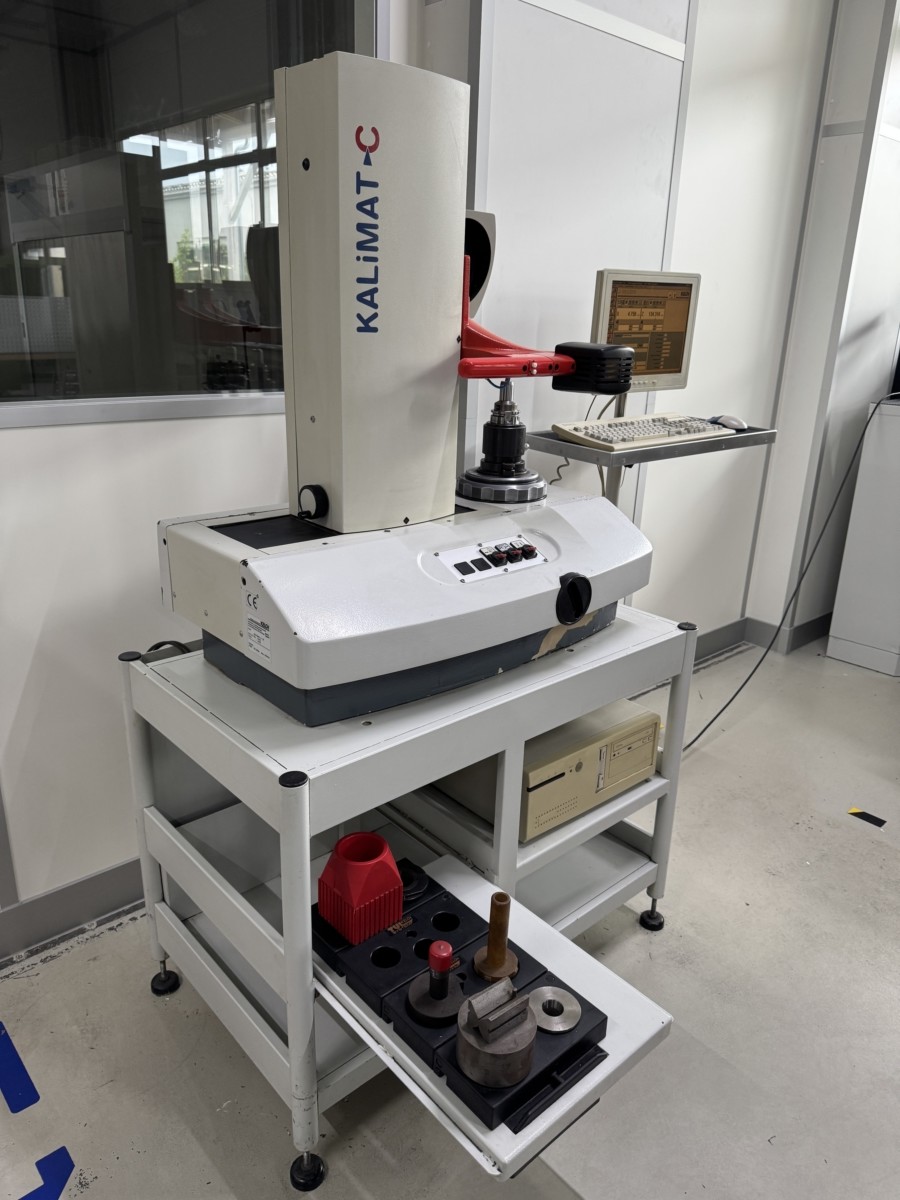

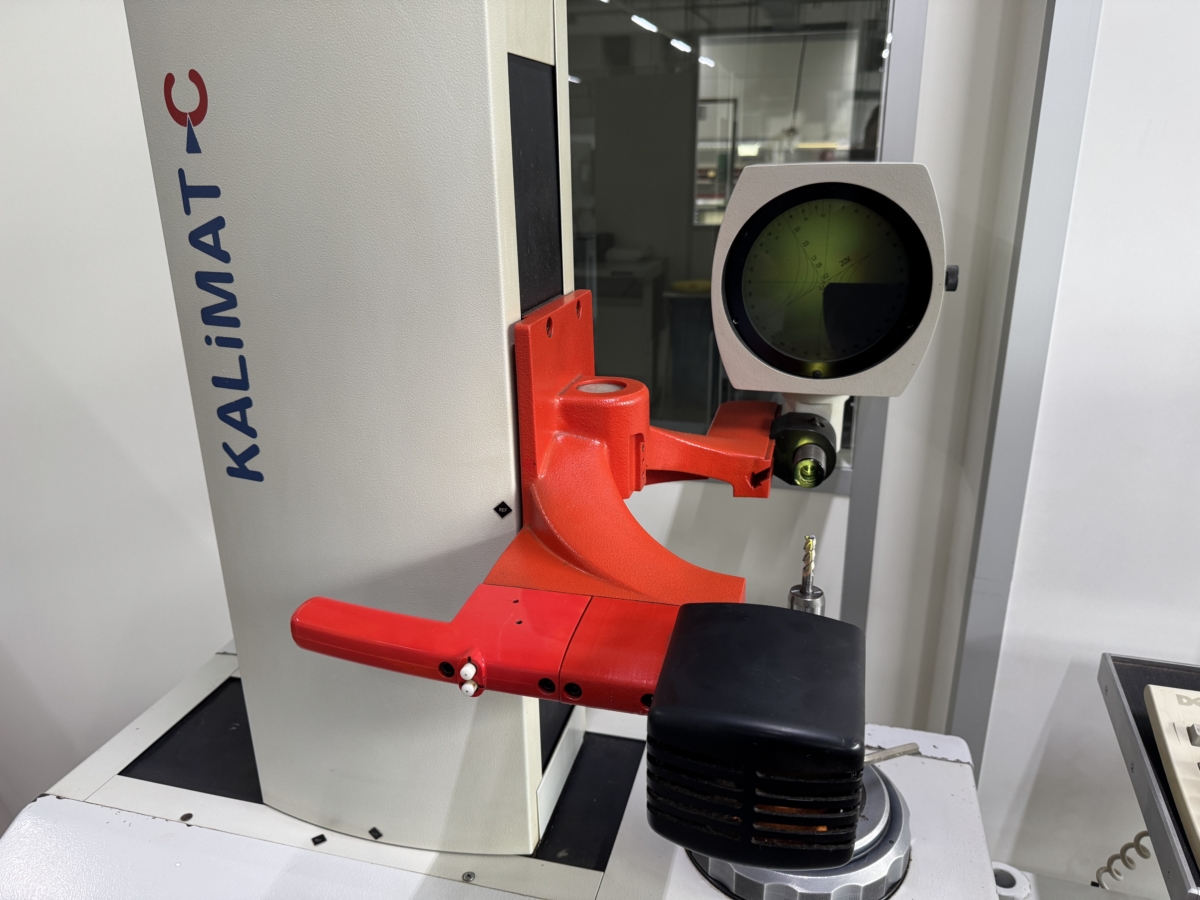

Spindeltyp : SK 50 (pneumatisch fixierbar, 4×90) Messsysteme : Heidenhain optoelektronisch (LS-Reihe) Messung : über integrierten Projektor (20× Vergrösserung) Gerätegewicht : ca. 250 kg -- Messachsen -- -- Beidachsig je 2 Präzisionsführungen im Kugrlumlaufsystem mit höchster Tragkraft verhindern mit je 2 Kugelumlaufschuhen pro Führungsbahn ein Gieren und Nicken der Messschlitten. -- Optoelektronische Messsysteme Heidenhain LS, mittig in beiden Messachsen zur Positionsbestimmung im Zentrum der Messschlitten. -- Werkzeugaufnahmen -- -- Gehärtete Werkzeugspindel SK 50 mit Kegel in Lehrenqualität, gelagert in Präzisionswälzlagern für höchste Rundlaufgenauigkeit und Reproduzierbarkeit. -- Rotation der Werkzeugspindel über Tastendruck pneumatisch klemmbar, Positionierung 4x 90 für stehende Werkzeuge über pneumatische Indexbolzen. -- Schneidenabtastung -- -- Hochwertiger Profilprojektor mit 150 mm Mattscheibendurchmesser und 20- facher Vergrösserung zur berührungslosen Messung und zum sicheren Ablesen der Schneideposition im Projektor. -- Drehbares und feststehendes Fadenkreuz zur Überprüfung von Radius und Winkel der Werkzeugschneide. - funktionsfähig - nicht instandsetzungsbedürftig inkl. Messrechner, Bildschirm und Tastatur
