Beschreibung

Drehdurchmesser max. 356 mm
Drehlänge 705 mm

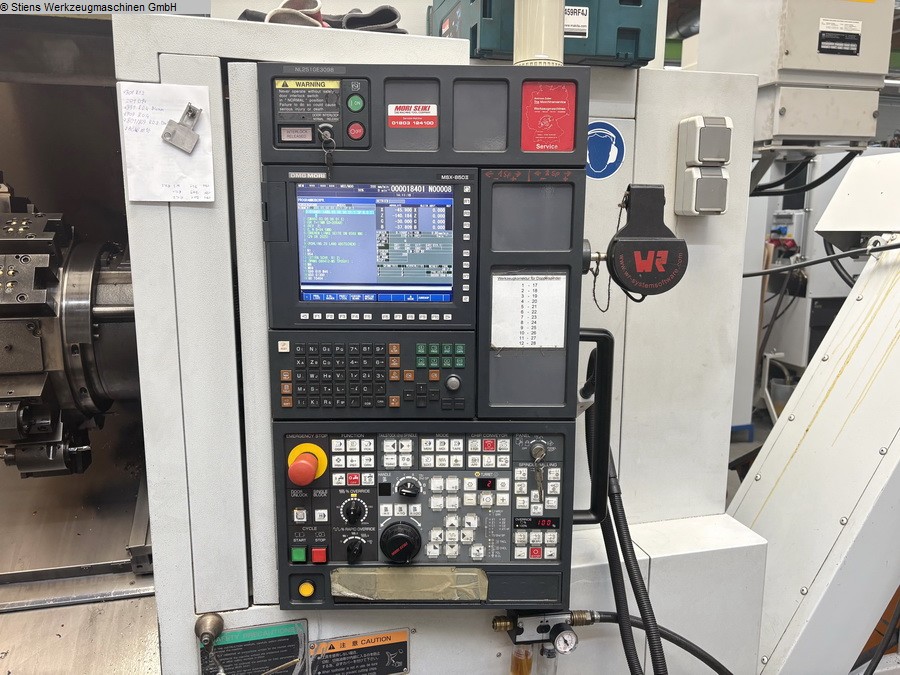

Steuerung MSX 850 III MAPPS Mitsubishi
Umlaufdurchmesser über Bett 923,8 mm
Umlaufdurchmesser über Planschlitten 755 mm
Standard-Drehdurchmesser 275 mm

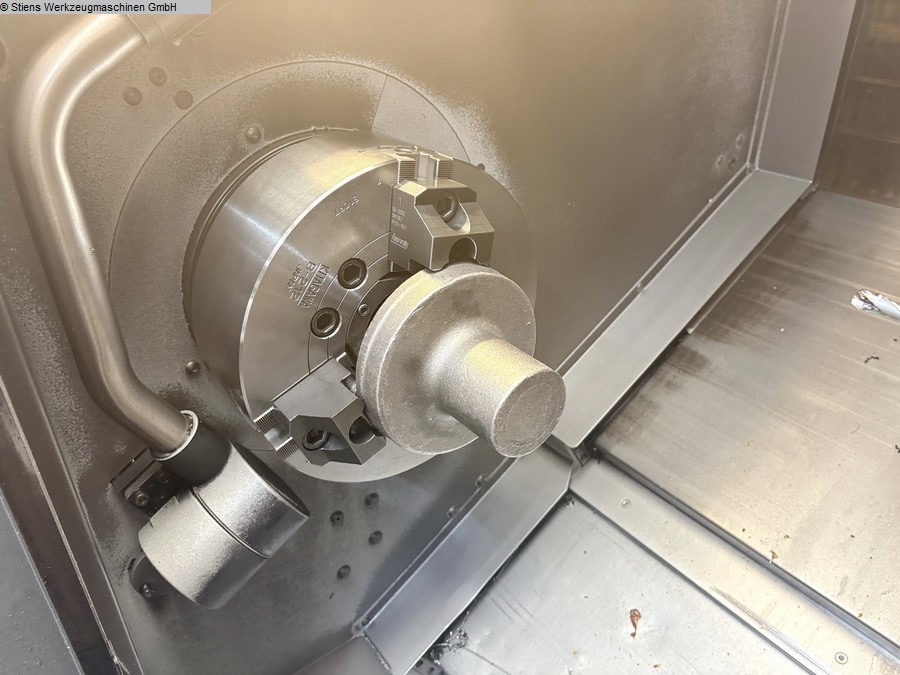

Hauptspindel:
max. Spindeldrehzahl 4.000 min/-1
Antriebsleistung - Hauptspindel 18,5 / 15 kW
Spindelnase JIS A2-8
Spindellagerdurchmesser 140 mm
Spindelbohrung 91 mm
max. Stangendurchmesser 80 mm
Futterdurchmesser 305 mm
C-Achse 0,001 °
Gegenspindel:
Drehzahlbereich - Gegenspindel max. 6.000 min/-1
Antriebsleistung - Gegenspindel 11 / 7,5 kW
Spindelnase JIS A2-5
Spindellagerdurchmesser 85 mm
Spindelbohrung 43 mm
Futterdurchmesser 210 mm
C-Achse 0,001 °

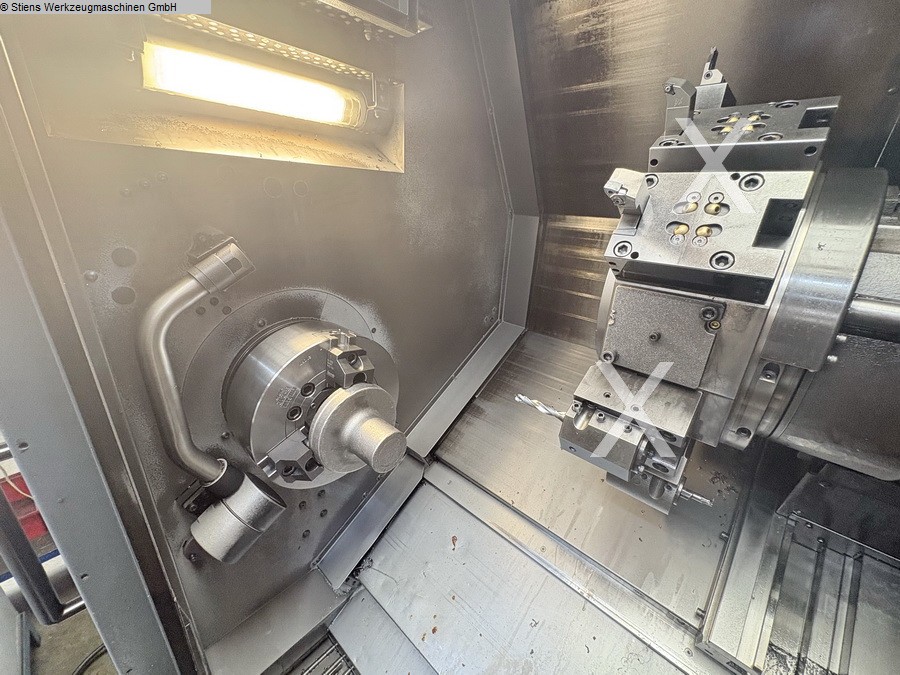

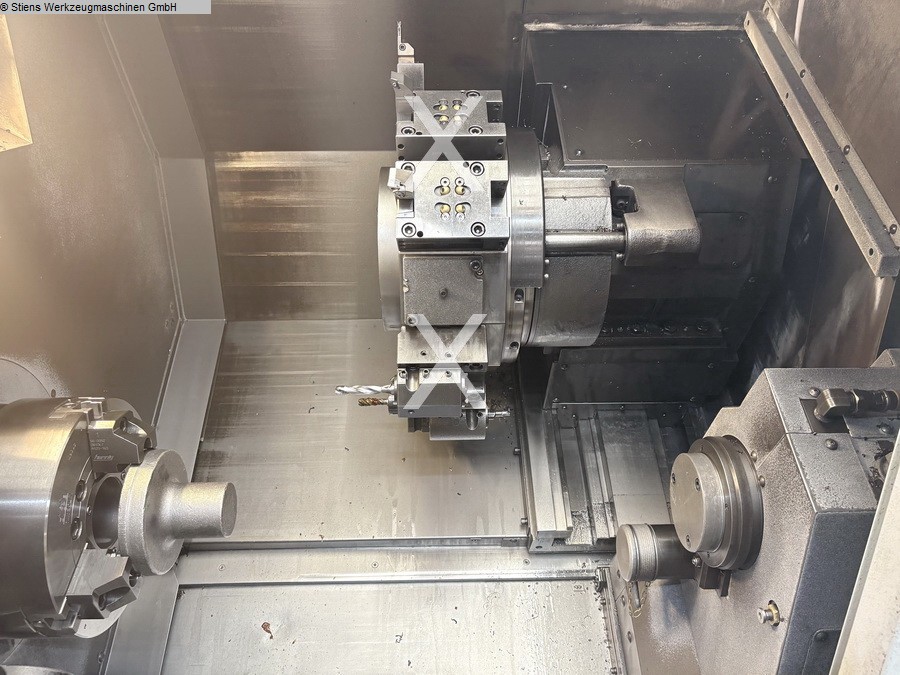

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Schaftdurchmesser 26 mm
Schaftdurchmesser der Bohrer 50 mm
Drehzahlbereich - angetr. Werkzeugstationen max. 6.000 min -1
Revolverschaltzeit 0,25 sec.
Verfahrwege:
x-Achse 260 mm
z-Achse 795 mm
b-Achse 734 mm
Vorschübe:
Vorschubgeschwindigkeit max. 30.000 mm/min
Eilgang X/Z/B: 30 m/min
Eilgang C: 400 min/-1
Gegenspindel:
Gesamtleistungsbedarf 39 kVA
Maschinengewicht ca. 6,0 t
Raumbedarf ca. 5,0 x 2,5 x 2,3 m

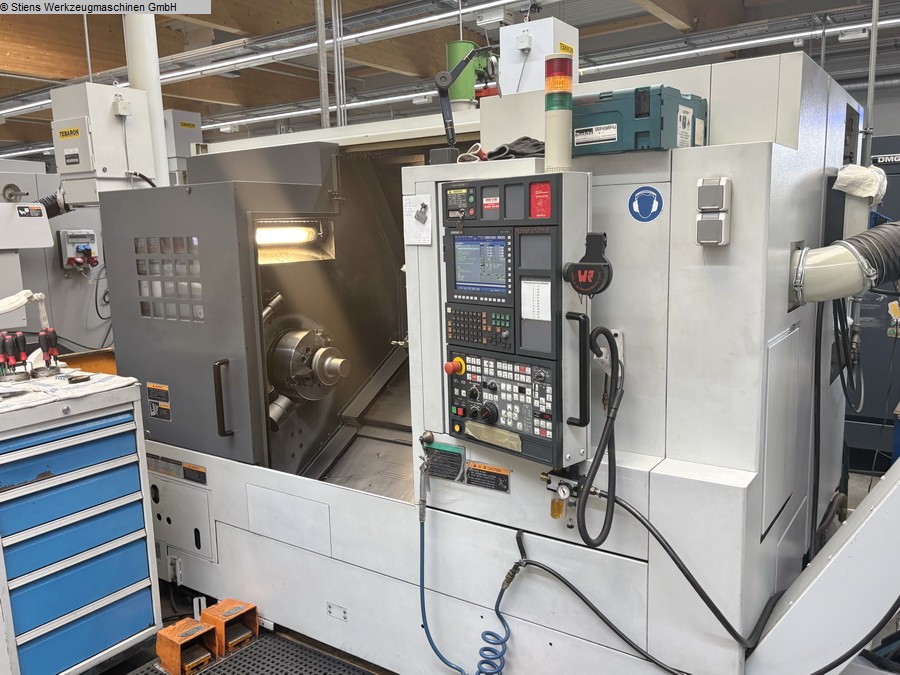

CNC - Dreh- und Fräszentrum MORI SEIKI - NL 2500 SMC / 700 - Werkzeugantrieb - C-Achse - Gegenspindel
