Beschreibung

Universal CNC Drehmaschine

Hersteller: DMG Mori

Typ: NLX 2000SY/500

Baujahr: 2021 – (Inbetriebnahme 2022)

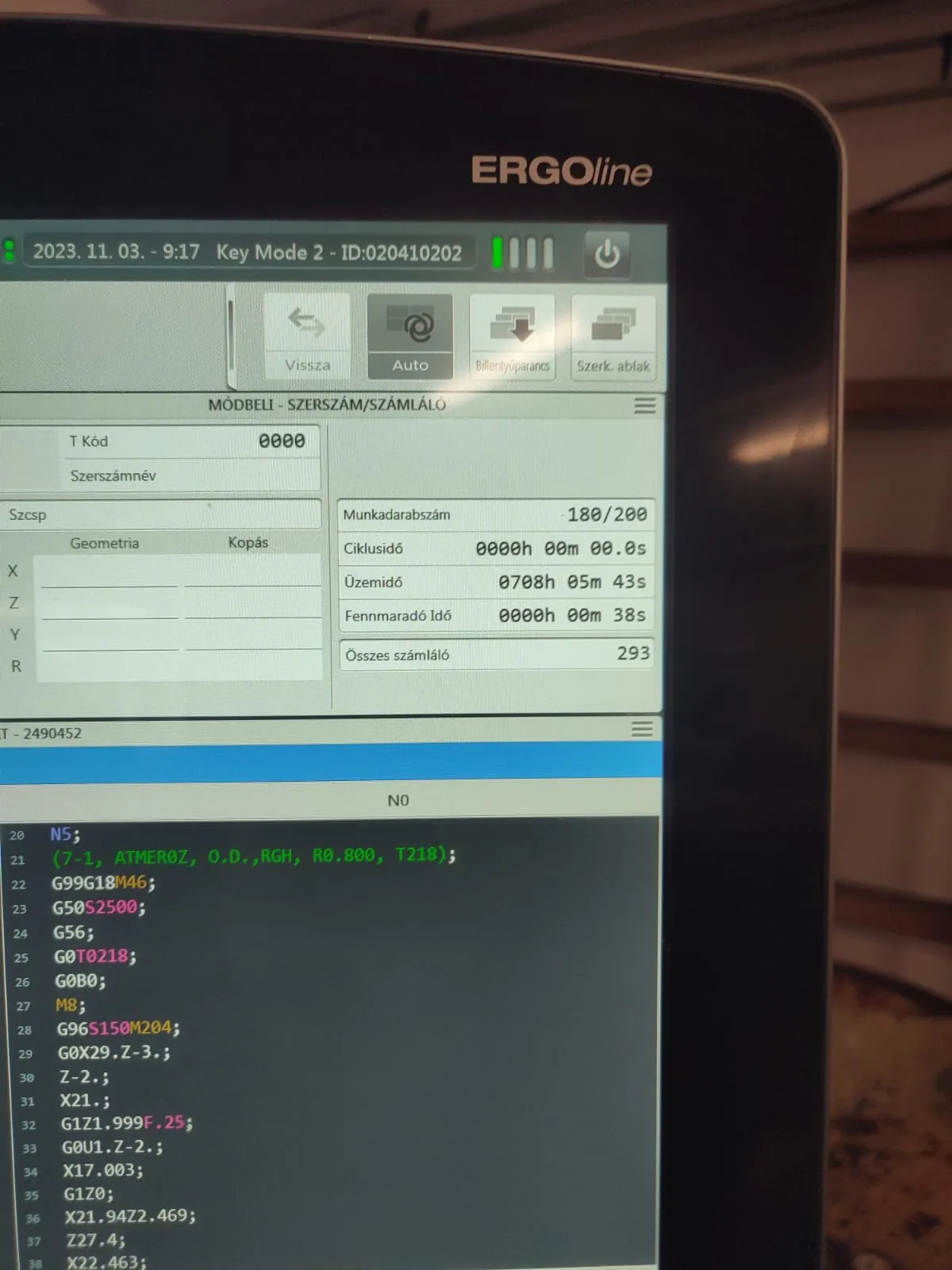

Steuerung: M 730 UM CELOS

Betriebsstunden: 708 h

Technische Daten

Max. Werkstückdurchmesser:366 mm

Max. Werkstücklänge: 510 mm

Max. Stangendurchlass: 65 mm

Max. Verfahrweg X-Achse: 260 mm

Max. Verfahrweg Y-Achse: 100 mm

Max. Verfahrweg Z-Achse: 590 mm

Max. Werkstückdurchmesser: 366 mm

Max. Werkstücklänge: 510 mm

Max. Stangendurchlass: 65 mm

Max. Verfahrweg X-Achse: 260 mm

Max. Verfahrweg Y-Achse: 100 mm

Max. Verfahrweg Z-Achse: 590 mm

Max. Werkstückdurchmesser: 366 mm

Max. Werkstücklänge: 510 mm

Max. Stangendurchlass: 65 mm

Max. Verfahrweg X-Achse: 260 mm

Max. Verfahrweg Y-Achse: 100 mm

Max. Verfahrweg Z-Achse: 590 mm

Max. Werkstückdurchmesser: 366 mm

Max. Werkstücklänge: 510 mm

Max. Stangendurchlass: 65 mm

Max. Verfahrweg X-Achse: 260 mm

Max. Verfahrweg Y-Achse: 100 mm

Max. Verfahrweg Z-Achse: 590 mm

Werkzeugaufnahmen: BTM 60

Hochgeschwindigkeits-Werkzeugspindel: 10.000 min-1

Max. Spindeldrehmoment angetriebenes Werkzeug: 29 Nm (3 Minuten)

Hauptspindel:

Drehzahlbereich – Hauptspindel: 5.000 min/-1

Antriebsleistung – Hauptspindel: 15 / 11 kW

Spindelnase: JIS A-6

Spindellagerdurchmesser: 120 mm

Spindelbohrung: 73 mm

C-Achse: 0,001 °

Gegenspindel:

Drehzahlbereich – Gegenspindel: 6.000 min/-1

Antriebsleistung – Gegenspindel: 11 / 7,5 kW

Spindelnase: JIS A2-5

Spindellagerdurchmesser: 85 mm

Spindelbohrung : 43 mm

Futterdurchmesser: 170 mm

Verfahrweg Gegenspindel: B: 624 mm
