Beschreibung

Schleifdurchmesser 250 mm
Schleiflänge 630 mm
Spitzenhöhe 125 mm
Steuerung Siemens S7
Vorschub stufenlos
Umlaufdurchmesser 280 mm
Spitzenweite 630 mm
Werkstückspindelstock schwenkbar 90 °
Tisch schwenkbar +/- +10/-7 °
Schleifscheibendurchmesser xBreite xBohrung 400 x 40 x 127 mm
Schleifscheibendurchmesser nach Abnutzung 250 mm
größte Schleifscheibenbreite 63 mm
Umlaufdurchmesser im offenen Setzstock 70 mm
Umlaufdurchmesser im geschlossenen Setzstock 70 mm
Kegel der Werkstückspindel 4 Morse
Kegel in der Reitstockpinole 4 Morse
Hub der Reitstockspitze 30 mm
Spannkraftbereich der Reitstockspitze 50-1500 s
Schleifspindelstock schwenkbar +/- +15/-45 °
Schleifspindelstock-Motorleistung 4 kW
Werkstückspindelmotor 0,7
Hydraulik-Motor 1,1 kW
Kühlpumpenmotor 0,155 kW
Schmierpumpenmotor 0,155 kW
Leistung Elektromotor der Innenschleifeinrichtung 0,75 kW
Gesamtleistungsbedarf 10 kVA
Maschinengewicht ca. 3000 kg
Raumbedarf ca. L3000/B2300/H1600 mm

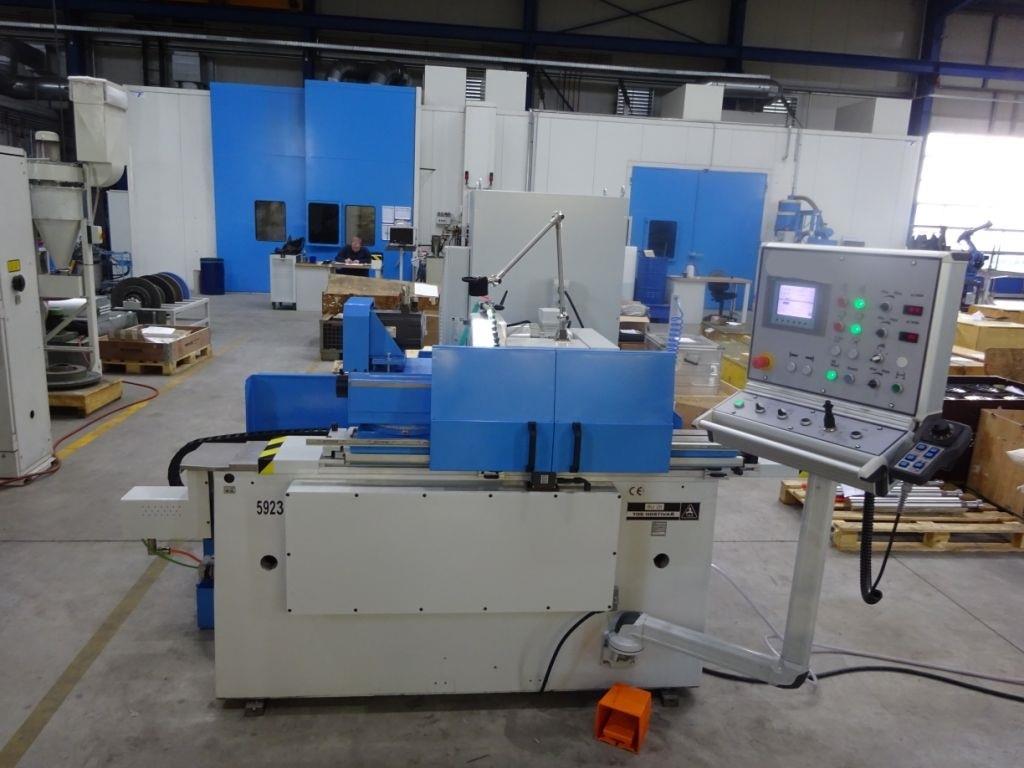

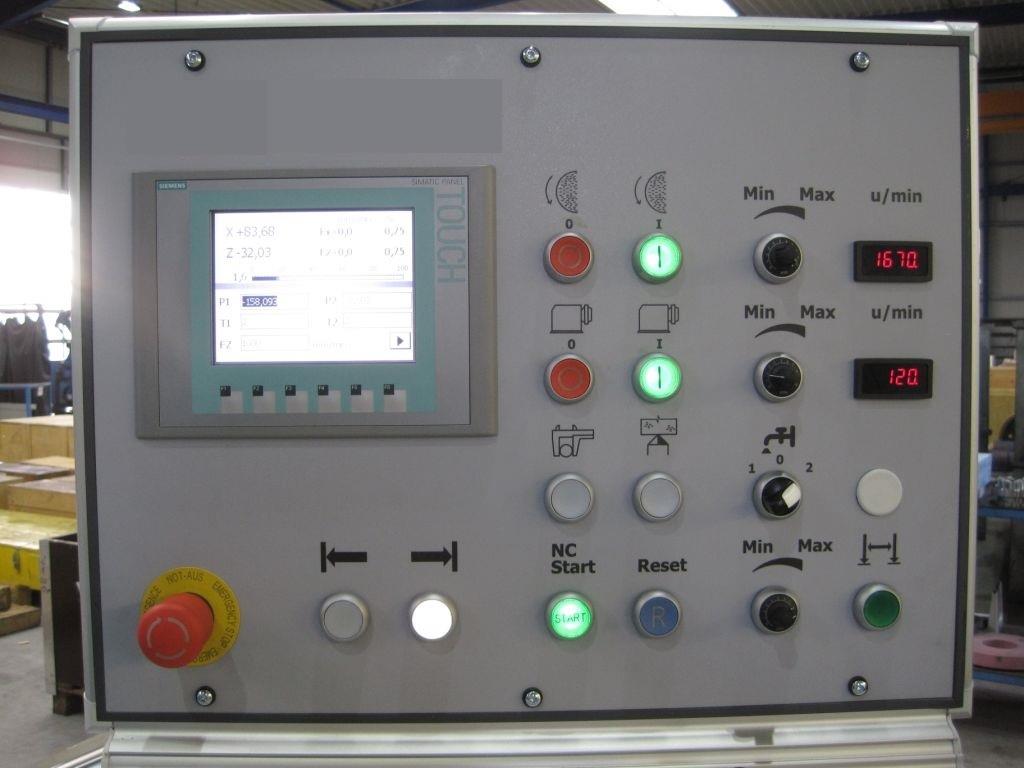

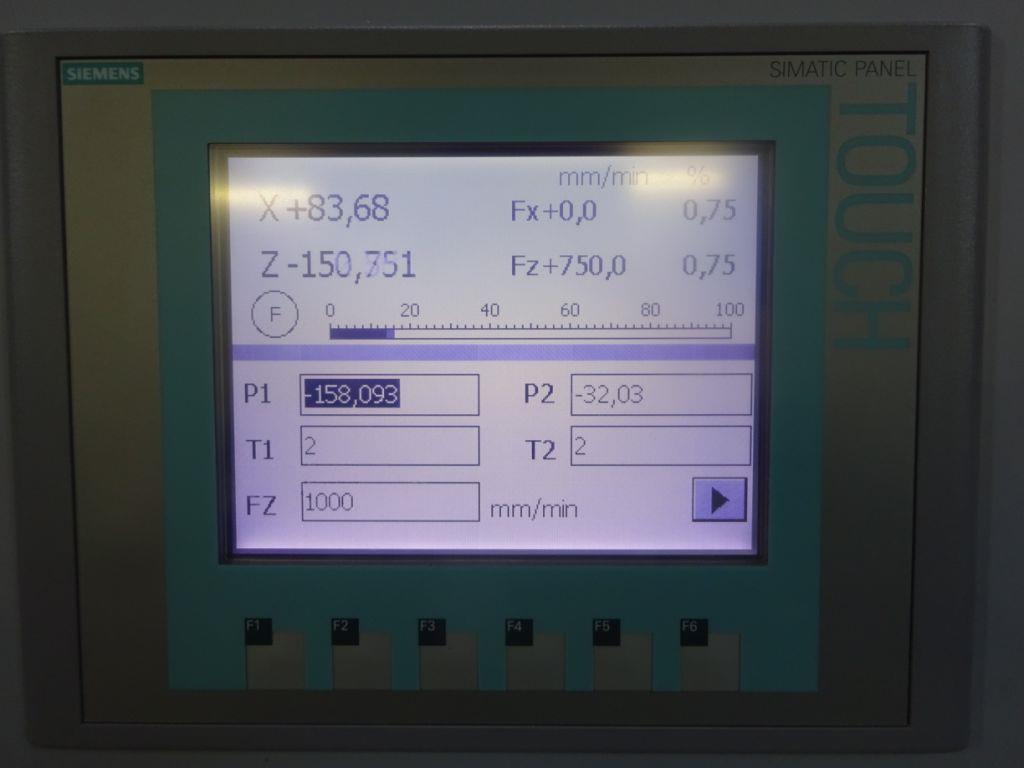

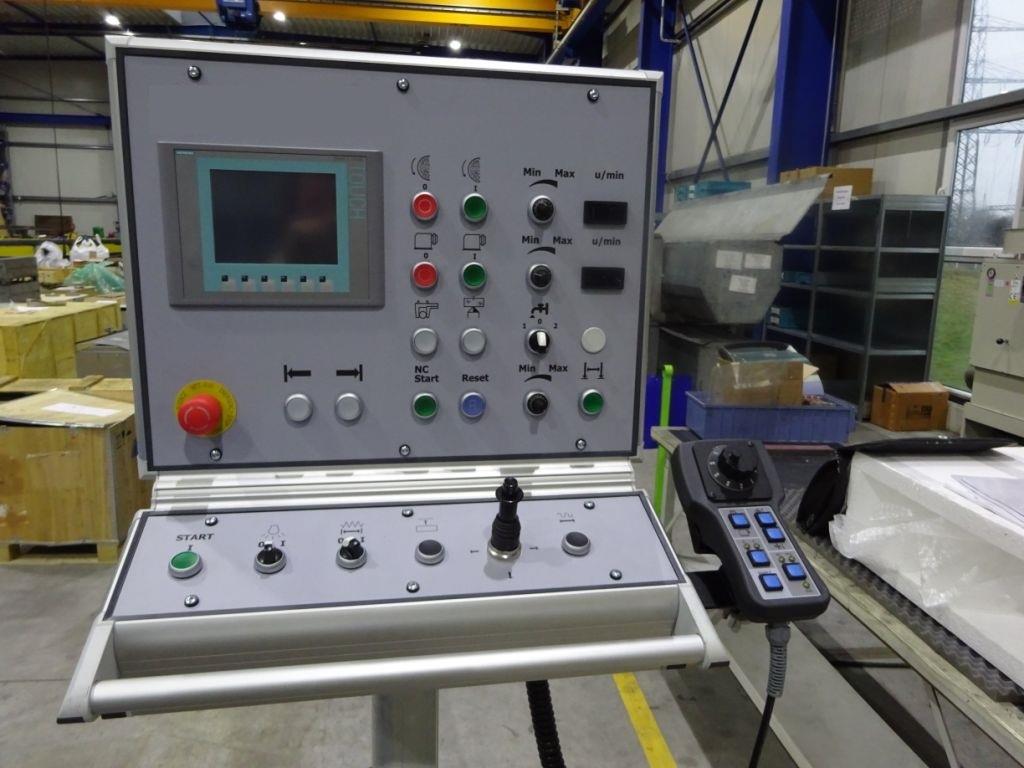

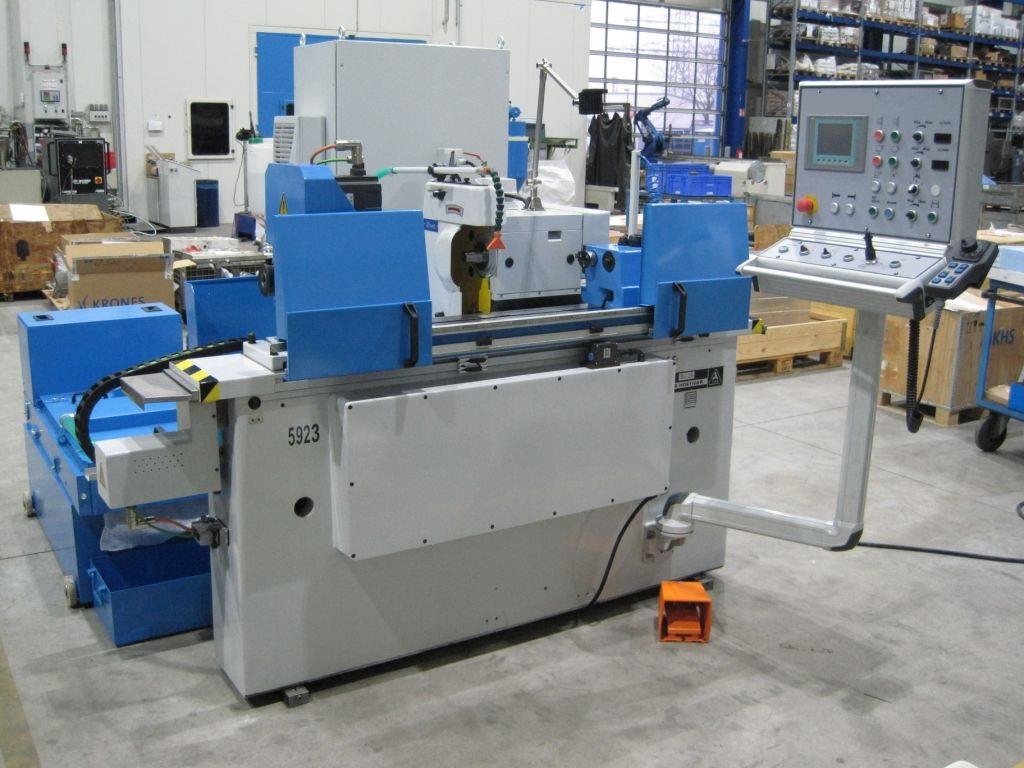

Modernisierte und generalüberholte NC-Rundschleifmaschine mit neuer SPS-Steuerung von Siemens S7, Tischbewegung und Zustellung der Schleifscheibe über Kugelrollspindel. Weitere Merkmale: - Vorschub X und Z ist stufenlos (Servomotor) - Werkstückantrieb und Schleifspindelantrieb (45m/s) ist auch stufenlos (Werkstückantrieb hat Servomotor und Schleifmotor einen Frequenzumformer) - autom. Abrichtkompensation - Sedimentation – Kühlmittelbehälter (Option - Papierbandfilter) - Innenschleifeinrichtung optional möglich Beide Achsen sind mit Kugelrollspindeln ausgestattet. Folgende Schleifmöglichkeiten sind mit der Steuerung möglich: - Außen-Rund - Innen (mit Innenschleifeinrichtung optional) - Einstechen - Absätze - keine Formen/Profile Oben genannte Daten beziehen sich auf die hydr. Variante und können von der modernisierten Variante hinsichtlich Motoren, Drehzahl und Vorschübe abweichen. Maschine mit garantierter Neumaschinengeometrie. Abb. ähnlich, zeigt BU 28x630 Weitere Technische Daten und Zubehör, gemäß Anlage. Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
