CNC Drehmaschine
EMCO
MAXXTURN 45
Auf Anfrage
Zustand
Gut (gebraucht)
Baujahr
2014
Verfügbarkeit
Sofort
Kategorie
CNC Drehmaschinen 300-349mm Drehdurchm.
Standort
Weilheim an der Teck, Deutschland
Händler
Beschreibung

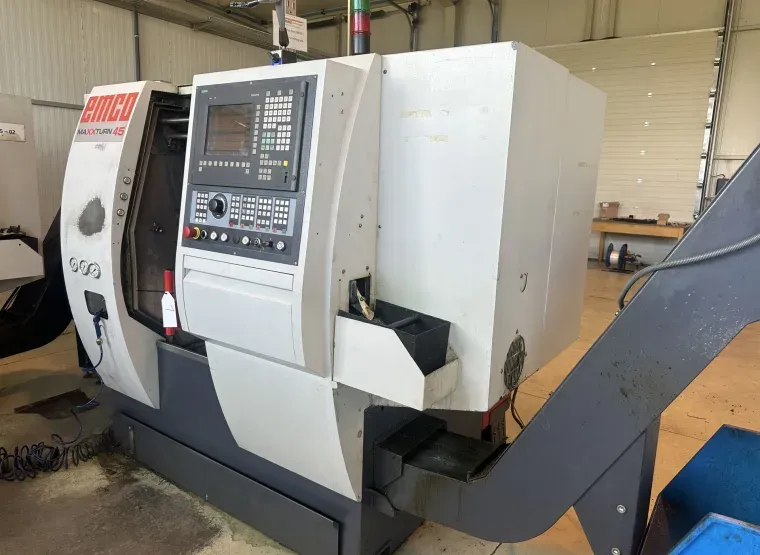

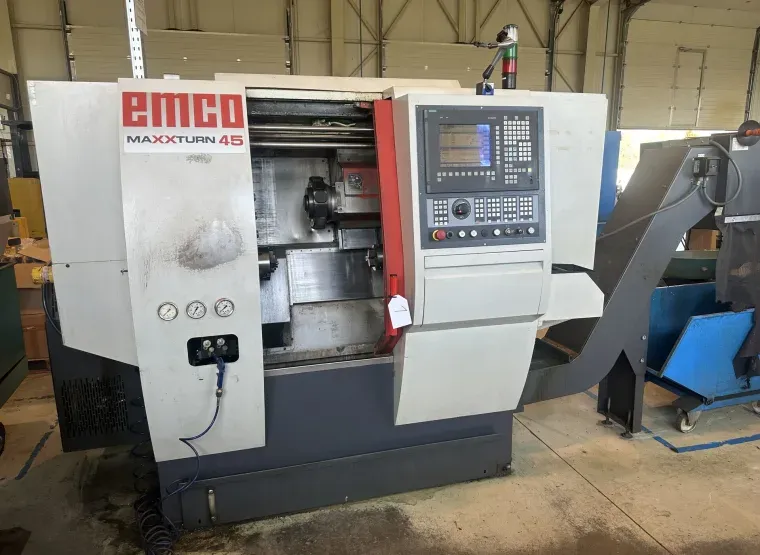

CNC Drehmaschine
- Hersteller: EMCO
- Typ: MAXXTURN 45
- Baujahr: 2014

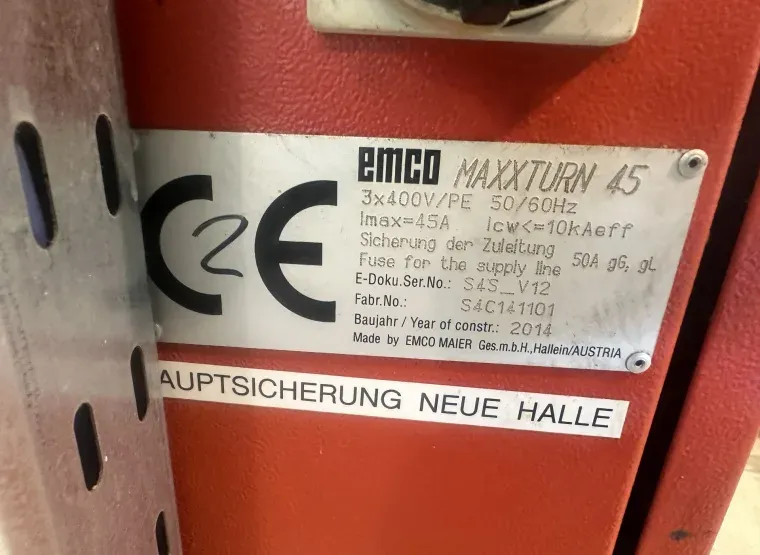

- Fabrikationsnummer: S4C141101
- Betriebsspannung: 3 x 400 V
- Frequenz: 50/60 Hz
- Nennstrom: 45 A

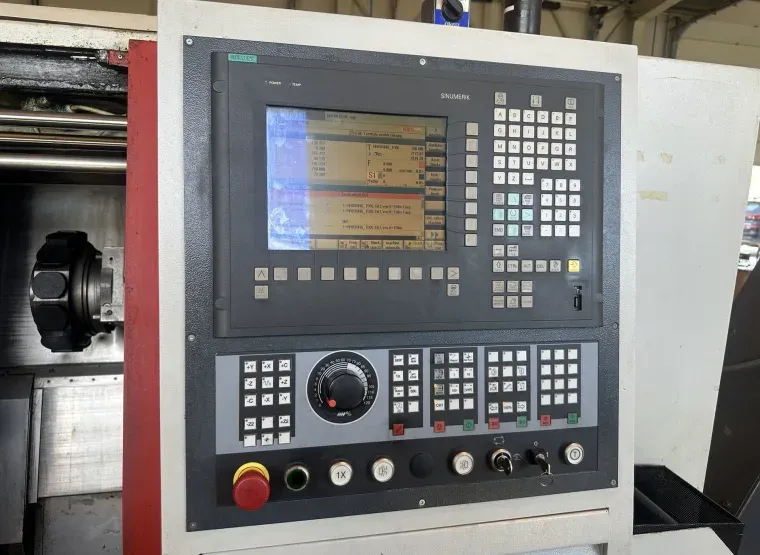

- Steuerung: SIEMENS SINUMERIK 840 D
- Umlaufdurchmesser über Bett: 430 mm
- Umlaufdurchmesser über Planschlitten: 300 mm
- Max. Drehdurchmesser: 300 mm
- Max. Teilelänge: 480 mm
- Max. Stangendurchlass: 45 mm
- Spitzenweite (Spindelnase bis Reitstock Körnerspitze): 670 mm
- Abstand Hauptspindel bis Gegenspindel: 720 mm
- Verfahrweg X: 160 mm
- Verfahrweg Z: 510 mm
- Hauptspindel:
- Spindelaußendurchmesser im vorderen Lager: 80 mm
- Hauptspindel-Spannsystem: Holspannzylinder mit Zugrohr mit max. Durchlass 45 mm
- Max. Futtergröße: 160 mm Durchmesser
- Drehzahlbereich: 0 - 6300 U/min (stufenlos regelbar)
- Gegenspindel (Spindel 2):
- Spindelanschluss: KK 4
- Spindelaußendurchmesser im vorderen Lager: 70 mm
- Verfahrweg Z2: 510 mm
- Verfahrgeschwindigkeit: 30 m/min
- Haltekraft: 6000 N
- Gegenspindel-Spannsystem: Vollspannzylinder mit Zugstange für Futterteile bis 140 mm Durchmesser
- Max. Futtergröße: 130 mm Durchmesser
- Gegenspindelantrieb: Siemensantrieb 7/10 kW
- Drehzahlbereich: 0 - 6300 U/min
- Max. Drehmoment: 42/43 Nm
- C-Achse (Rundachse):
- Auflösung der Rundachse: 0,001°
- Eilgang: 1000/min
- Spindelindexierung: 0,001°
- Y-Achse:
- Verfahrbereich: +40/-30 mm
- Vorschubkraft: 4000 N
- Eilganggeschwindigkeit Y: 10 m/min
- Vorschubantriebe:
- Vorschubkraft X-/Z-Achse: 4000/6000 N
- Eilganggeschwindigkeit X/Z: 24/30 m/min
- Beschleunigung von 0 auf Eilgang X/Z: 6/8 m/s²
- Werkzeugsystem:

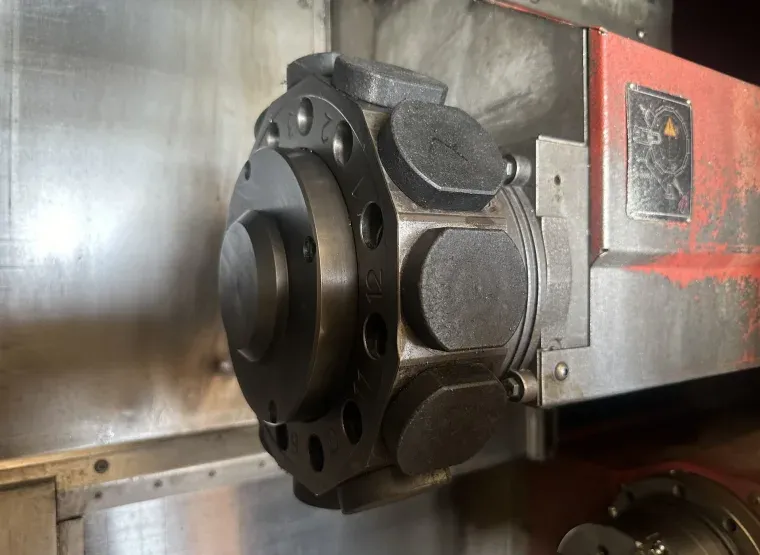

- Scheibenrevolver mit Richtungslogik mit angetriebenen Werkzeugen
- Werkzeugaufnahme: VDI 25
- Werkzeugquerschnitt für Vierkantwerkzeuge: 16 x 16 mm
- Schaftdurchmesser für Bohrstangen: 25 mm Durchmesser
- Anzahl der Werkzeugstationen: 12 (alle angetrieben)
- Revolver Schaltzeit: 0,2 s
- Angetriebene Werkzeugstationen:
- Drehzahlbereich: 0 - 6000 U/min
- Max. Antriebsleistung: 4 kW
- Die Maschine ist ausgestattet mit einer Gegenspindel, einem Dreibackenfutter sowie einem 12-fachen Werkzeugrevolver. Außerdem einem Späneförderer des Herstellers KNOLL
- Abgelesene Spindeldtunden: ca. 20.000
- Inkl. Teileausstoßer und Teileabgreifer
- Abmessungen gesamt: 4.000 x 1.800 x 2.000 mm
- Gesamtgewicht: ca. 4.000 kg
Die Maschine wird im Zuge einer Industrieversteigerung verkauft.
Hier geht's zur Maschine:
https://www.surplex.com/de/al/4/schliessung-einer-dreherei-6820.html
