Beschreibung

Schleifdurchmesser max. 400 mm
Rundtisch-Durchmesser 400 mm
Abstand Horizontal-Spindel / Tisch 400 mm

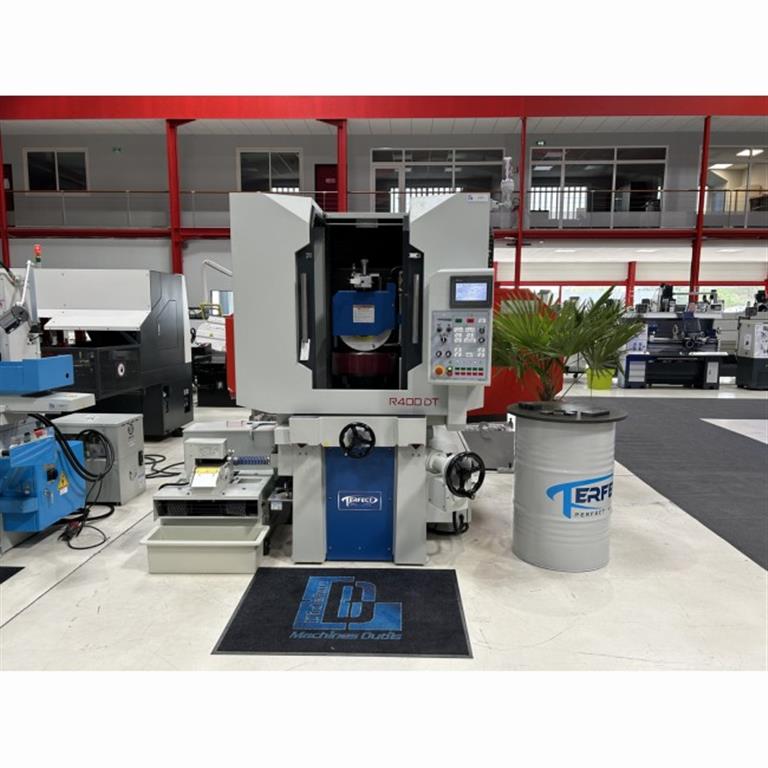

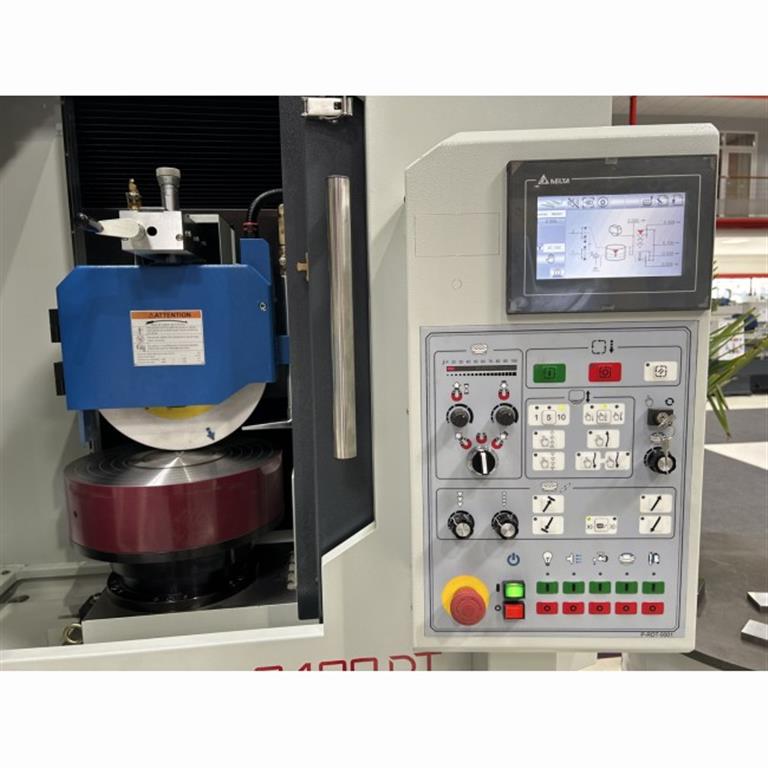

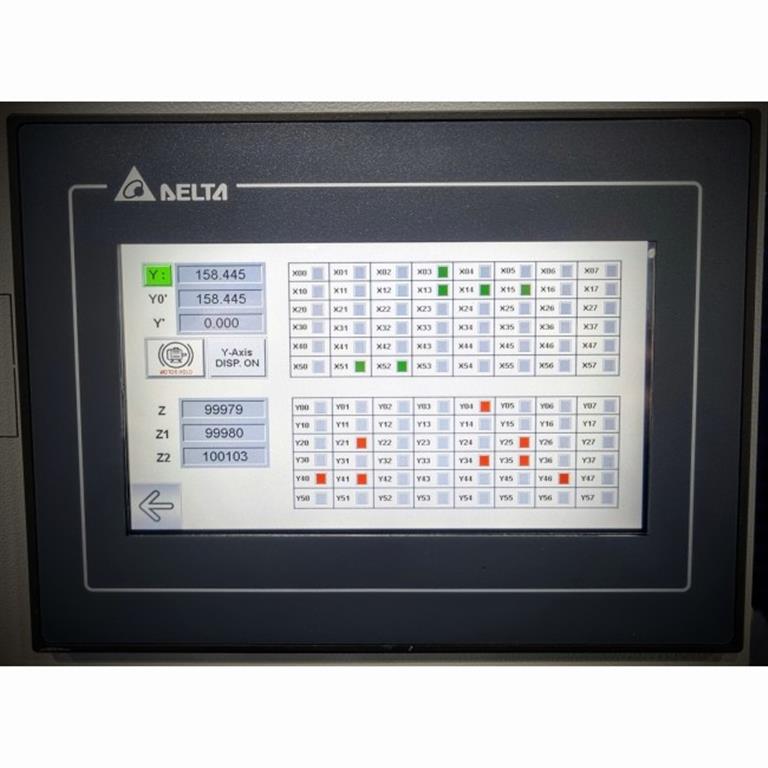

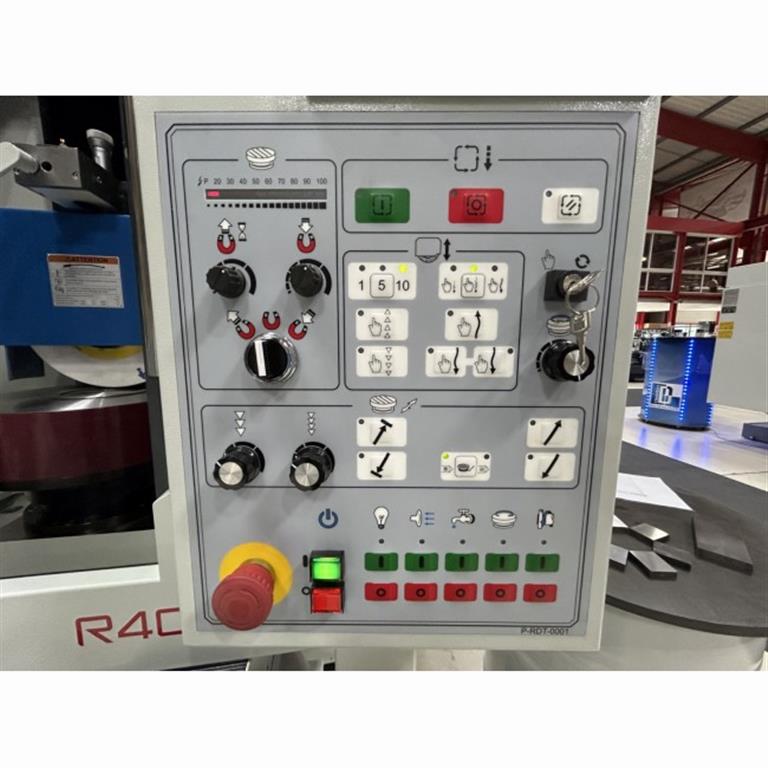

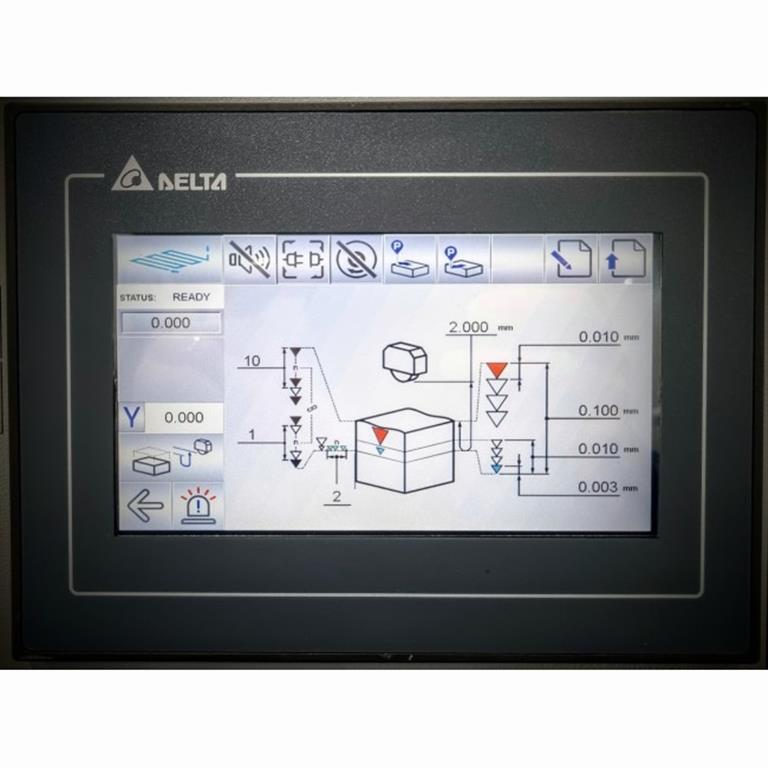

Rundtisch-Flachschleifmaschine vom Typ PERFECT PFG R400DT Diese Rundtisch-Flachschleifmaschine ist prädestiniert für das Präzisionsschleifen von planen Oberflächen und komplexen Profilen mit Abmessungen bis zu 400x800mm. Kennzeichnend für das R-DT Modell sind: - Eine hochwertige mechanische Konstruktion mit einem stabilisierten Gussrahmen. Jedes Element besteht aus Gusseisen, das gründlich temperiert wurde, um interne Spannungen zu minimieren. Dies liefert eine beachtliche Stabilität und exakte Schleifergebnisse. Das Design ist mittels der Finite-Elemente-Methode optimiert, was eine perfekte Balance und Verrippung sichert. Der Rahmen der Schwanenhalsmodelle trägt den Tisch, der über längs- und querlaufende Schienen bewegt wird, während vertikale Bewegungen durch die Spindel erfolgen. - Die Längsachse (X-Achse) wird durch einen Hydraulikzylinder angetrieben, komplett mit Sensor und Elektroventil, was für eine adaptable Geschwindigkeitssteuerung sorgt. Der Tisch schwebt auf einer doppelten V- und Prismenführung, die mit Thurcit Typ B ummantelt ist und so eine reibungsarme und gleichmäßige Schwenkbewegung garantiert. - Die Querachse (Z-Achse) nutzt einen Servomotor in Verbindung mit einer Kugelumlaufspindel. Der Tisch gleitet ebenfalls auf einer mit Thurcit Typ B überzogenen Doppelführung. - Die vertikale Achse (Y-Achse), welche die Schleifspindel hält, bewegt sich mittels Kugelumlaufspindel und ist an einen Servomotor gekoppelt. Diese Achse besitzt ebenso eine Prismenführung. - Die Spindel für die Schleifscheibe ist in einem Reinraum an Präzisionsschrägkugellagern der Klasse P4 montiert, was eine formgenaue Schleifung von bis zu 2 µm sicherstellt. Die Spindelkartusche ist gegen Eindringen von Schmutz abgesichert und für Langlebigkeit gefettet. - Zentrale und automatische Schmierung sichert einen reibungslosen Betrieb der linearen Achsen. - Das Bedienfeld ist mit einem Touchscreen ausgestattet und vereint alle Steuerungselemente, Knöpfe und Anzeigen in ergonomischer Reichweite. Es ist mobil, um die Positionierung für jeden Benutzer anzupassen. Zur Standardausrüstung dieser Maschine gehören: - Kühlmitteleinrichtung mit Papier- und Magnetfilter. - Abstand zwischen Spindelmitte und Tischfläche: 400 mm. - Bedienpult mit LCD-Touchscreen (Benutzer-Schnittstelle mit speziellem Controller für die DT-Serie). - Automatische vertikale Vorschübe (AD-System) und Schnellhubeinrichtung. - Querhubeinstellung mit Präzisionsvorschüben direkt vom Bedienfeld für das DT-Modell. - Eintauch- und Abtastschleifzyklus (Crisscross-Schleifen). - Hydraulische Geschwindigkeitsregulierung. - Zentralisiertes Schmiersystem. - Keramische Schleifscheibe, Schleifscheibenflansch, Exzenter, Auswuchtwellen, Auswuchtbank. - Auf dem Tisch montierte Schleifscheibenausrichtungsgeräte. - Nivellierklötze aus Gusseisen. - Werkzeugbox und eine Arbeitslampe. - Teilweise geschlossene Schutzverkleidung (entspricht CE-Normen). Daten der Maschine PFG- R400DT Platzbedarf (L x B x H) (mm) 1850 x 1900 x 2100 Gewicht (kg) 1600 WEITERE TECHNISCHE DATEN:. Durchmesser des Tisches (mm) 400 Radialer Verfahrweg (mm) 240 Max. Abstand Spindelnase / Tisch (mm) 400 VORSCHUB . Tischdrehzahl (U/min) 20 bis 110 . Eilvorschübe auf der Querseite (mm/min) 1000 Eilvorschübe auf der Vertikalen (mm/min) 300 Aufwärts/Auto auf der Vertikalen (mm/Zeit) 0.001 - 0.999 Quervorschübe mit dem Handrad (mm) 5/rev, 0.02/gra Vertikale Vorschübe mit dem Lenkrad (mm) 2/rev, 0.01/gra. MOTOREN. Spindelmotor (kW) 5 Motor für Quervorschübe (W) 400 Motor für vertikale Vorschübe (A) 2 Motor für Drehtisch (W) 750 SPINDEL Spindeldrehzahl (U/min) 1450 Abmessungen der Schleifscheibe (mm) 355 x 38 x 127
