Beschreibung

Spindeldurchmesser 110 mm
x-Weg 1800 mm
y-Weg 1400 mm
z-Weg 1400 mm
W-Achse (Spindel längs) 600 mm
max. Tischbelastung 5 kg

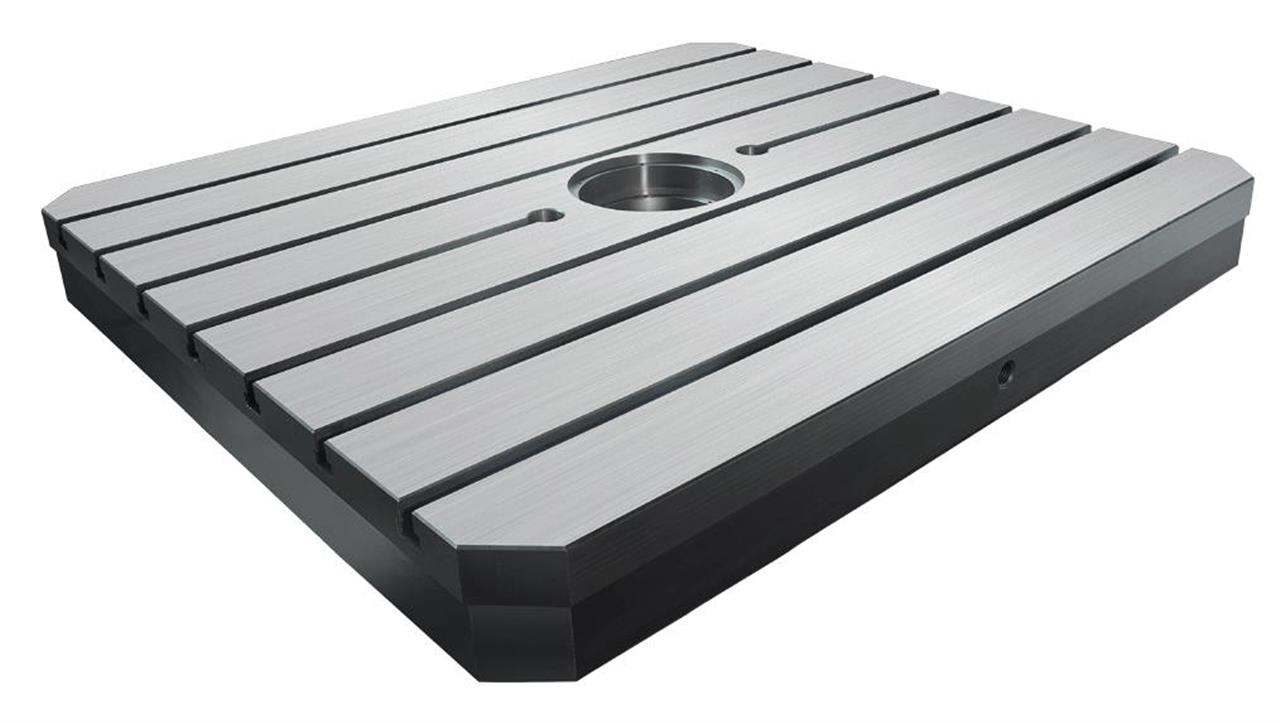

Tischgröße 1250x1400 mm
Spindelmotor 22 kW
Spindelaufnahme 50 ISO
Spindeldrehzahl 10~3000 1/min
Spindelmotor-Drehmoment 1000 Nm
Eilgangsgeschwindigkeit (X/Y/Z/W):5/5/5/3 m/min
Vorschübe (X/Y/Z/W): 3/3/3/2 m/min
Positioniergenauigkeit 0.025/1,000 mm (X/Y/Z), 0
Wiederholgenauigkeit 0.015 mm (X/Y/Z), 0.025 m mm
Gesamtleistungsbedarf 50 kva
Maschinengewicht ca. 18,5 t

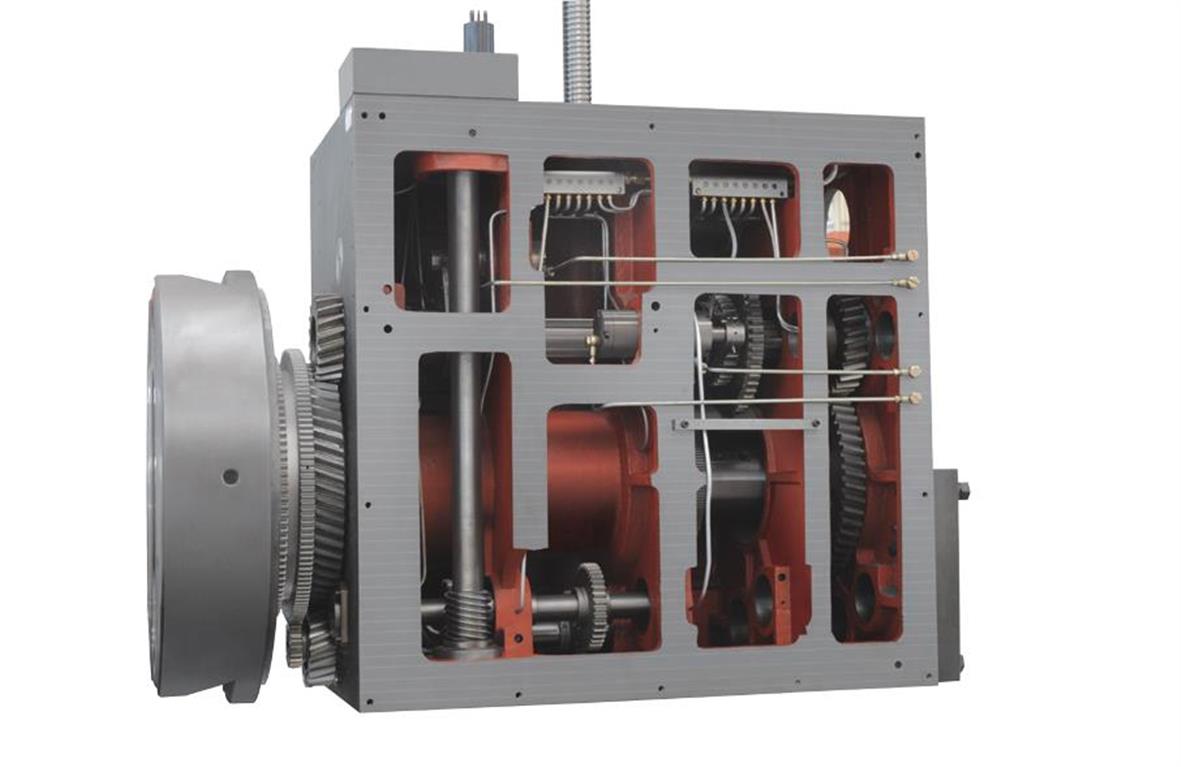

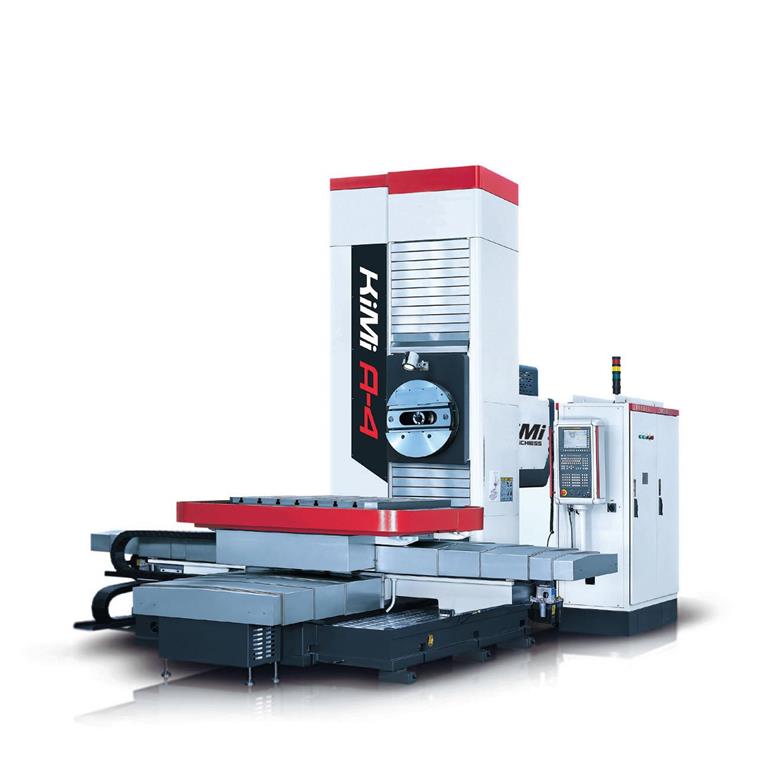

CNC gesteuertes Tischbohrwerk (junge Vorführmaschine) mit CNC Steuerung von Siemens/Fanuc/Heidenhain. Alles wesentlichen Komponenten von namhaften Herstellern wie Siemens, SKF, FAG, FAGOR, Igus uvm. Neu entwickelte Serie Praktisch für eine Vielzahl von Fertigungsanwendungen Modulare Anordnung Mit einer Vielfalt von Optionen für noch mehr Produktivität und Anwendungsvielfalt Ständer Die Dreifach-Kammer-Struktur des gegossenen Ständers in Verbindung mit einer ausgeprägten Honigwaben-Verrippung sorgt für beste Biege- und Torsionssteifigkeit. Daraus resultieren sehr gute Dämpfungseigenschaften, die in dieser Maschinenklasse ihresgleichen suchen. Serie A mit Planschieber Der integrierte Planschieber am klassisch aufgebauten Spindelkasten erlaubt die Bearbeitung von großen zylindrischen Konturen. Für eine optimale Bearbeitung stellt der Synchronmotor einen breiten Drehzahlbereich über ein zweistufiges ölgeschmiertes etriebe zur Verfügung. Eine hohe Laufruhe und Langlebigkeit des hydraulisch geschalteten Getriebes wird durch gehärtete und schräg verzahnte Zahnräder höchster Qualität gewährleistet. Serie B ohne Planschieber Das Hauptlager des Spindelkastens für klassische Bohrwerksaufgaben liegt in einem optimalen Abstand zur Hauptführung des Ständers. Die hohe Steifigkeit der Hauptspindel ist für hohe Bearbeitungskräfte ebenso geeignet wie für die hohen Drehzahlen der Leistungsstufe bis 3.000. Die Schaltstufen des robusten Getriebes werden durch Sensoren überwacht. Die Einspritzschmierung der präzisen Zahnräder gewährleistet eine hohe Langlebigkeit und sorgt für eine thermische Stabilisierung auch bei hohen Drehzahlen. Tischplatte Die Tischplatte mit ihrer aufwendigen kastenförmigen Verrippung führt zu einer geringen Verformung auch bei hohen Werkstücklasten. Für hohe Flächenlasten ist die Verrippung doppelseitig ausgeführt. Die hydraulische Klemmung der Tischplatte erhöht die dynamische Steifigkeit für sehr gute Fräsergebnisse auch unter Volllast. Das hohe Klemmmoment wird auf dem großen Durchmesser des Axiallagers erzeugt. Maschinenbett Die hervorragenden Eigenschaften der Maschine basieren u.a. auf dem monolithisch gegossenen Maschinenbett. Eine optimale Verteilung der Lasten wird durch die Anordnung der 2+2-Tragführungen gewährleistet. Der Späneförderer ist in das Maschinenbett integriert. Steuerung Für eine universelle Einsetzbarkeit kann die KiMi A/B mit CNC-Steuerungen von Heidenhain, Siemens und anderen ausgerüstet werden. Durch die Integration von direkten Messsystemen wird eine hohe Präzision der Maschine erreicht, und somit ein ptimales Preis-Leistungs-Verhältnis. Weitere Technische Daten und Zubehör, gemäß Anlage. Wir haben diese Maschine auf Lager und kurzfristig lieferbar. Fragen Sie uns danach! Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
