Beschreibung

x-Weg 730 mm
y-Weg 730 mm
z-Weg 830 mm
max. Werkstückgröße Ø800 X H 1000 mm
Abstand Spindelnase und Tisch 80 ~ 810 mm
Palettentischgröße 500x500 mm
max. Werkstückgewicht 500kg x 2 Stk.
Tisch - Indexierung 0.001 °
Spindeldrehzahlen 18.000 1/min
Spindelmotor 26 kW
Spindeldrehzahlstufen 2 (autom. schaltend)
Spindelnase 63 HSK
Spindellagerdurchmesser 75 mm
Eilgangsgeschwindigkeit 60 m/min
Vorschübe 1-20000 mm/U
Werkzeugaufnahme 63 HSK
Werkzeugwechsler 60 fach
Werkzeugdurchmesser 75 (angrenzend leer: 170) mm
Werkzeuggewicht max. 8 kg
Werkzeuglänge max. 550 mm
Paletten Anzahl 2
Gesamtleistungsbedarf 45 kva
Maschinengewicht ca. 9,5 t
Maschinengröße (LxBxH) 4885x2290x2985 mm

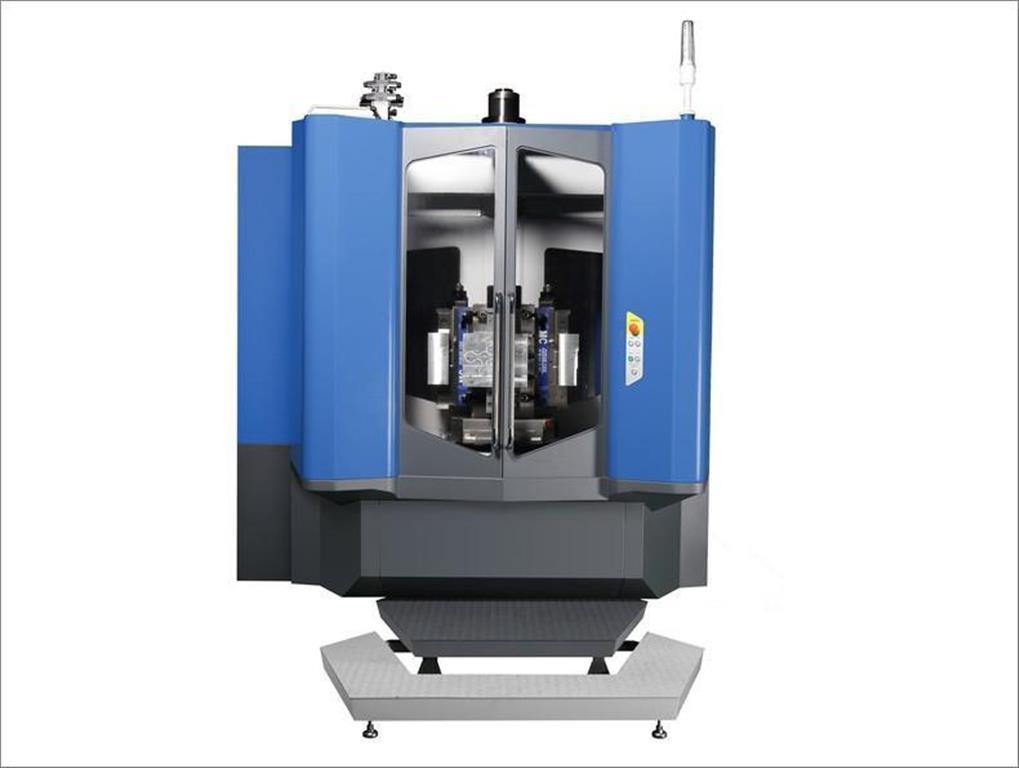

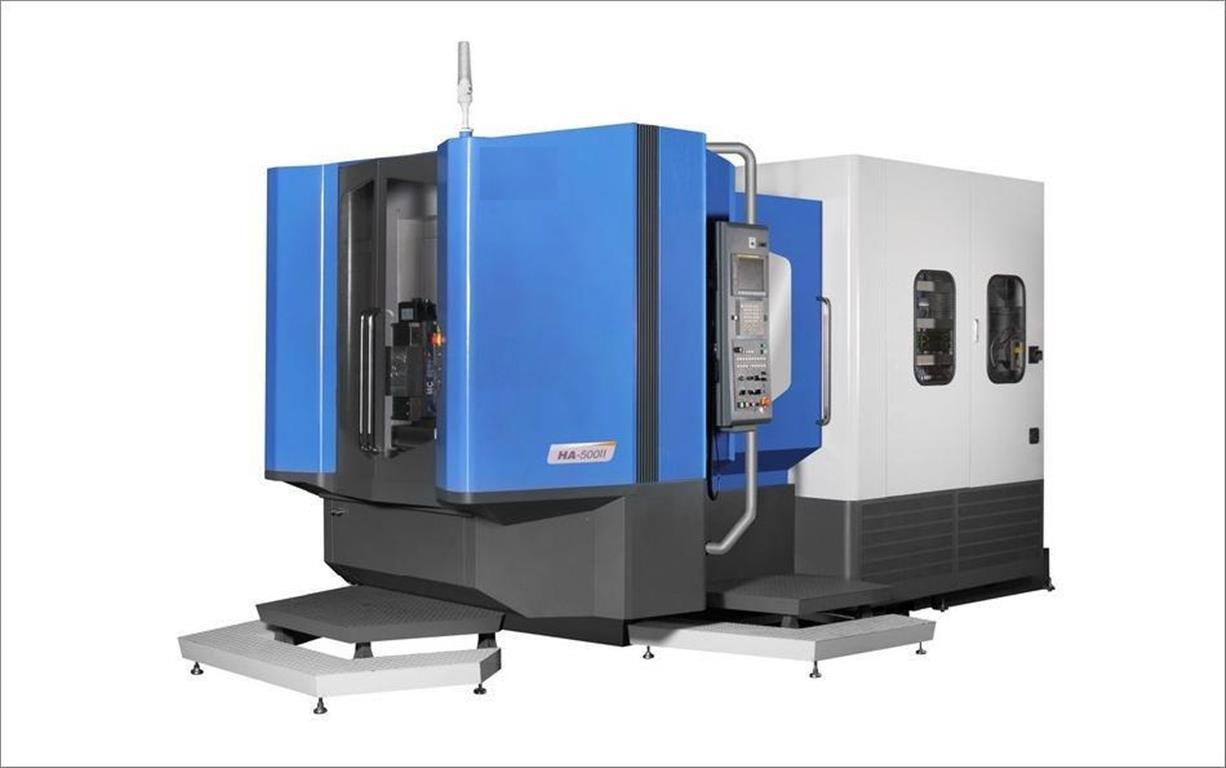

Fabrikneues, sofort verfügbares Horizontal-Bearbeitungszentrum mit SIEMENS 840D (15" DISPLAY) oder FANUC 0iMF Hocheffiziente Bearbeitung Die neue SH-Serie verfügt über eine neu konzipierte Gussstruktur. Darüber hinaus werden Verbesserungen in Bezug auf die Struktursteifigkeit, einschließlich der Dreipunktauflage des Maschinenbettes, der Konstruktion der doppelwandigen Konstruktion in der Säule und der hochsteifen Linearführungen in drei Achsen, übernommen. Darüber hinaus erhöht die neue SH-Serie die Bearbeitungseffizienz um 10 bis 30% durch hohen Dreiachs-Eilgang, schnelle Paletten- / Werkzeugwechsel und B-Achsen-Positionierung. Minimaler Platzbedarf SH 500 verfügt über ein neues Spritzschutzdesign. Im Vergleich zur letzten Generation spart es 15% der Nutzfläche und ermöglicht den Kunden mehr Platz zur Verfügung zu haben. Hohes Drehmoment + Leistungsspindel SH 500 verfügt über eine 18.000 U / min Spindel mit einer Motorleistung von 26 kW und einem maximalen Drehmoment von 250 Nm. Diese Spindel eignet sich für die Bearbeitung von Werkstoffen aus Aluminiumlegierung und Stahl, Hydraulik- und Pneumatik-Teile uvm.. Maschineneigenschaften Durch die Finite-Elemente-Analyse Struktur hat die Maschine eine hohe Steifigkeit und Stabilität bei hoher Geschwindigkeit. Die optimierte Rippenverteilung des robusten T-förmigen Bett- und Säulendesigns absorbiert Vibrationen während der Bearbeitung, um eine hervorragende Bearbeitungsoberfläche zu erhalten. Der B-Achsendrehtisch verwendet hochpräzise Positionierkegel und eine hydraulische Verriegelung mit einer Spannkraft von 17 Tonnen. Palettengröße 500 x 500 mm Verbessertes APC-System, Palettenwechsel in 10 sec Zuverlässiger, japanischer Werkzeugwechsler mit Standard 60 Werkzeugen (90/120 Stk optional) Das Dachspülsystem hilft Metallspäne optimal in den Späneförderer zu spülen. Die Maschine ist mit einem Störungs- und Wartungssystem ausgestattet. Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage. Gewährleistung: 12 Monate und 24 Monate auf die Steuerungskomponenten Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung. Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage. Abb. ähnlich
