Beschreibung

x-Weg 3200 mm
y-Weg 2000 mm
z-Weg 1000 mm
Abstand Spindelnase und Tisch 200-1200 mm
Abstand zwischen Ständern 1820 mm
Tischgröße 3200×1600 mm
Tischbelastung 10 t
T-Nuten (BreitexAbstandxAnzahl) 22x180x8 mm
Spindelkonus 50 BT
Spindeldrehzahl 6000 (Direktantrieb) 1/min
Spindelmotor 22 kW
Spindelmotor-Drehmoment 689/1692
Eilgang in X-Y-Z Achse 20/20/12 m/min
Vorschübe 1~10000 mm/min
Werkzeugwechsler Vorbereitung für WZW
Werkzeuglänge max. 350 mm
Werkzeugdurchmesser 110/225 mm
Werkzeuggewicht max. 20 kg
Positioniergenauigkeit 0,025 mm
Wiederholgenauigkeit 0,02 mm
Gesamtleistungsbedarf 60 kva
Maschinenlänge 8927 mm
Maschinenbreite/-höhe 5535/4650 mm
Maschinengewicht ca. 26 t

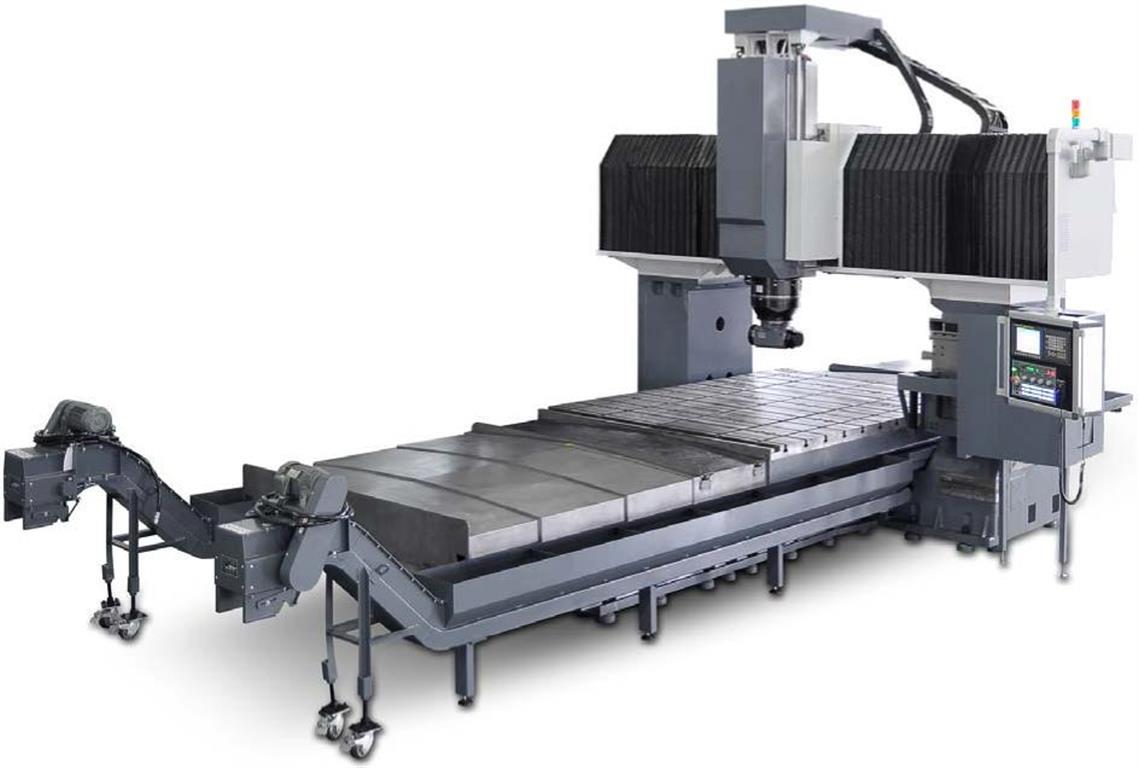

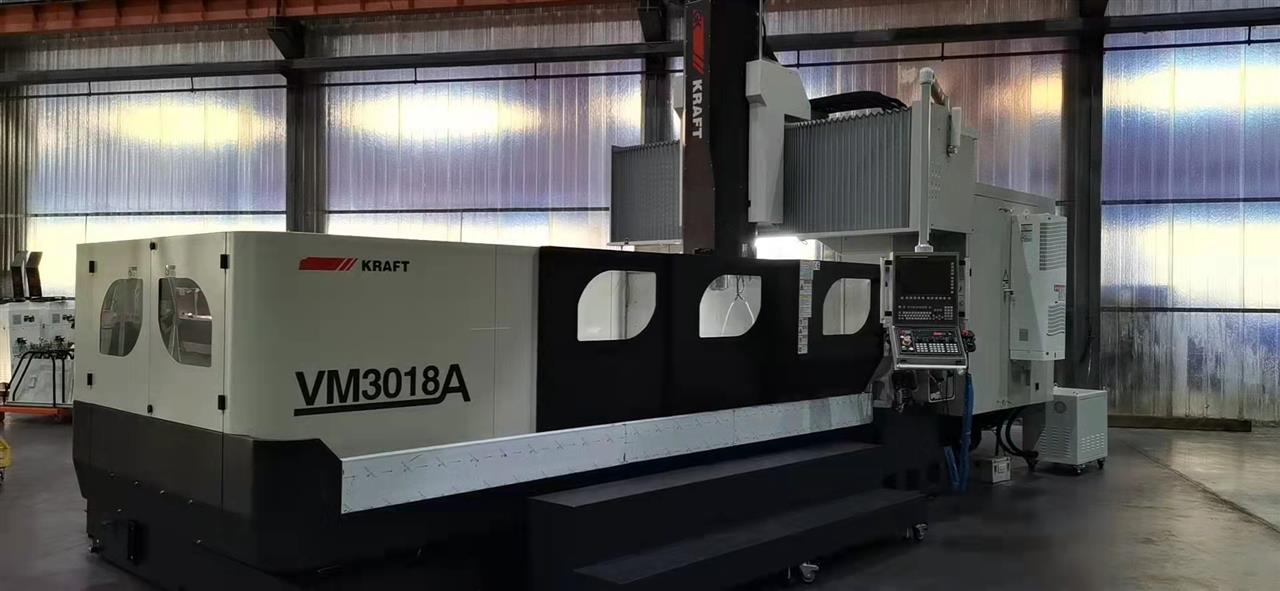

Fabrikneue CNC Portalfräsmaschine mit Fanuc Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar. Die Maschine ist für die Ansprüche im Präzisions-Formenbau konzipiert Alle Bauteile bestehen aus hochwertigem Grauguss und sind wärmebehandelt, um die beste strukturelle Stabilität und Positioniergenauigkeit zu gewährleisten. Die Genauigkeit orientiert sich an der aktuellen VDI-Norm. Die Struktur der Maschine wurde mit der FEM-Analyse hinsichtlich Festigkeit und Steifigkeit optimiert Die Standard-Maschine ist mit einer benutzerfreundlichen und wartungsarmen FANUC OI MF ausgestattet. Kraftvolles Getriebe von Barufaldi/Italien Der Arbeitstisch der VM-Serie läuft auf 4 Linearführungen (THK Japan oder Rexroth Deutschland), um ein Höchstmaß an Stabilität zu erreichen, die Tischbelastbarkeit zu verbessern und gleichzeitig die Schnitt-Vibrationen zu reduzieren. Der Spindelstock wird von 2-stufigen Linearführungen (THK Japan oder Rexroth Deutschland) unterstützt, eine weitere Linearführung befindet sich auf der Oberseite der Traverse um die Steifigkeit und Präzision zu verbessern. Extrabreite und verippte Ständer und Traverse der VM-Serie erhöhen die Steifigkeit und Stabilität der Maschine Schneller und effektiver Fräskopf-Austausch mit halbautomatischen und automatischen Austauschsystem (Option). Verschiedene Köpfe und weiteres umfangreiches Sonderzubehör für noch mehr Produktivität Verwendung von hochwertigen Komponenten namhafter Hersteller. Somit ist auch eine schnelle Ersatzteilversorgung gewährleistet. Montage in klimatisierten Werkshallen Gewährleistung: 12 Monate und 24 Monate auf die Steuerung Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach. Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
