Beschreibung

Drehdurchmesser über Bett mm
Drehdurchmesser über dem Planschlitten mm
Drehlänge 3050 mm
Umlaufdurchmesser über Bett 810 mm
Umlaufdurchmesser über Schlitten 510 mm
Spitzenweite ca.3000 mm
Spitzenhöhe 400 mm
Umlaufdurchmesser über Kröpfung: 850 mm
Planschlittenweg 410 mm
Steuerung Sinumerik 805 Weiler
Drehzahl 1 - 450 und 4 - 1800 U/min
Spindeldurchlass Ø 106 mm
Werkstückgewicht zwischen Spitzen max. 3400 kg
Betriebsstunden Einschaltstunden 23492 h
Reitstockaufnahme ISO MK 6
Reitstockpinolenhub 225 mm
Drehmoment 3150 Nm
Gesamtleistungsbedarf 26 kW
Maschinengewicht ca. 6,9 t
Abmessung Maschine ca. LxBxH 4,8 x 2,0 x 1,85 m

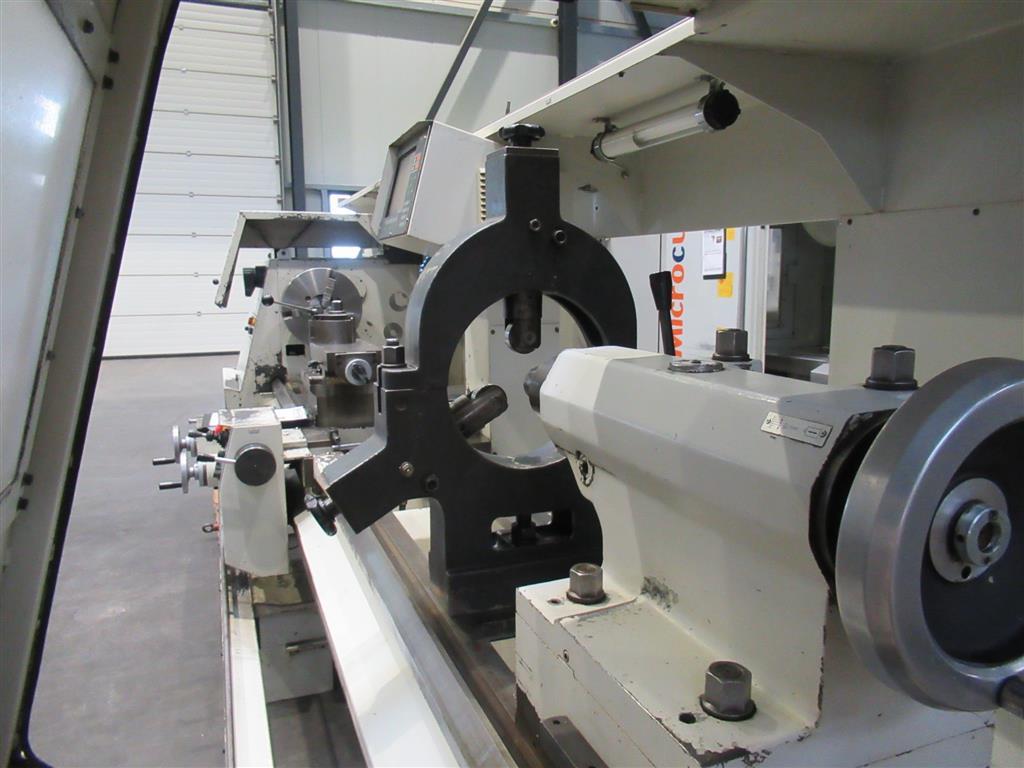

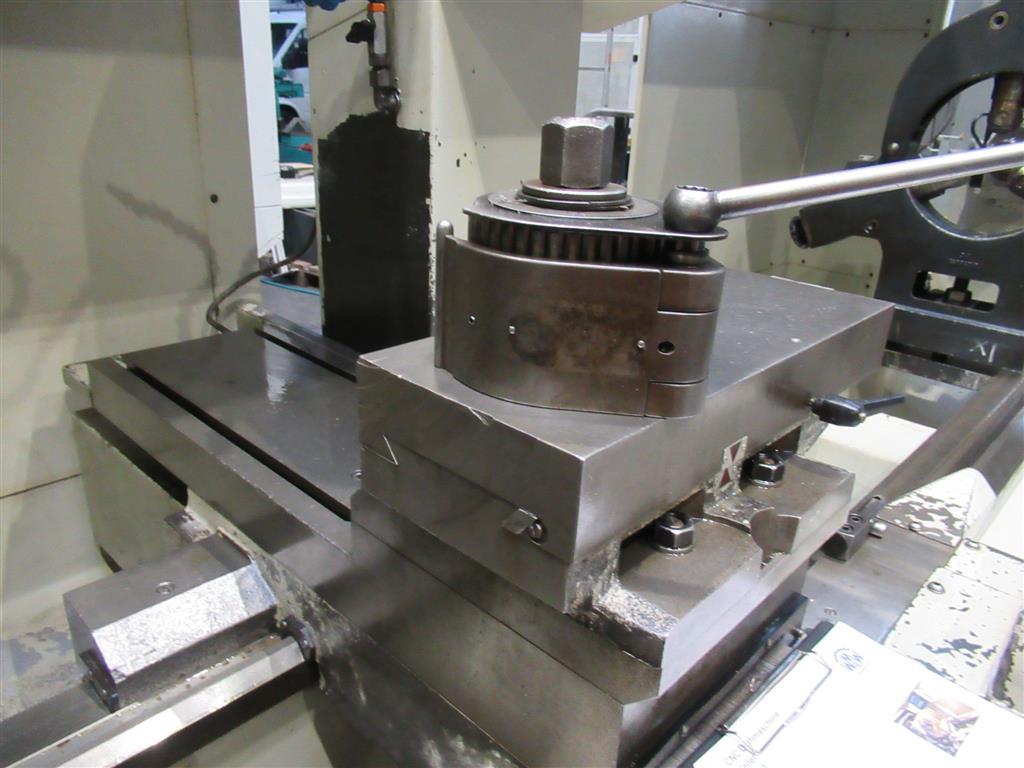

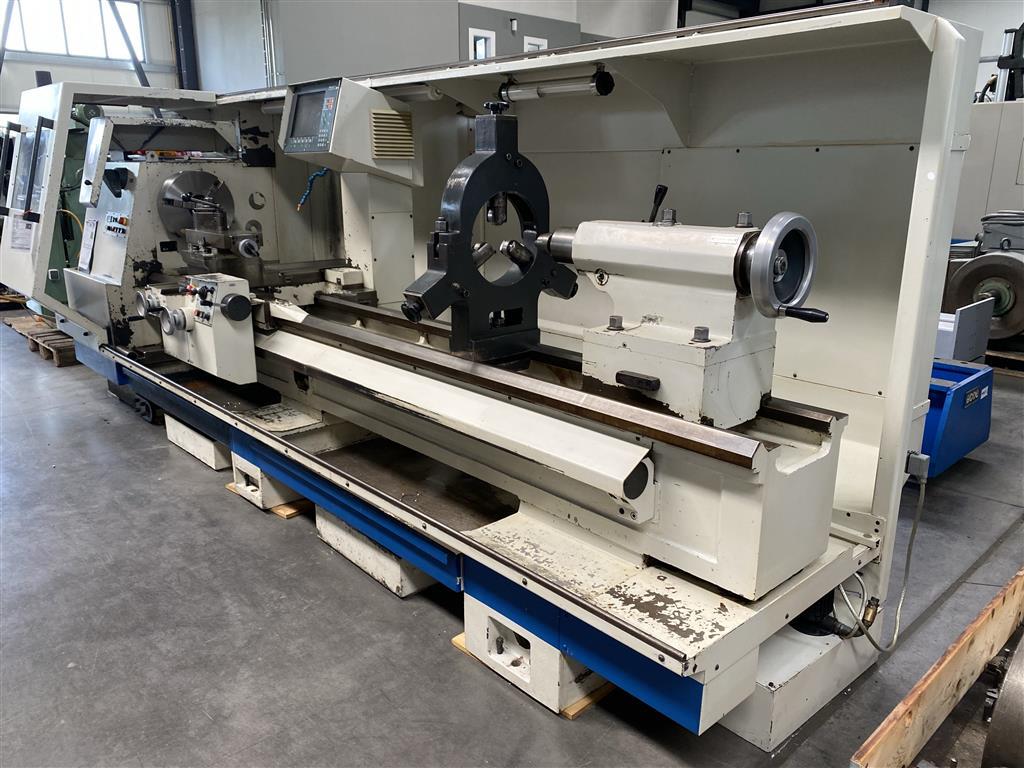

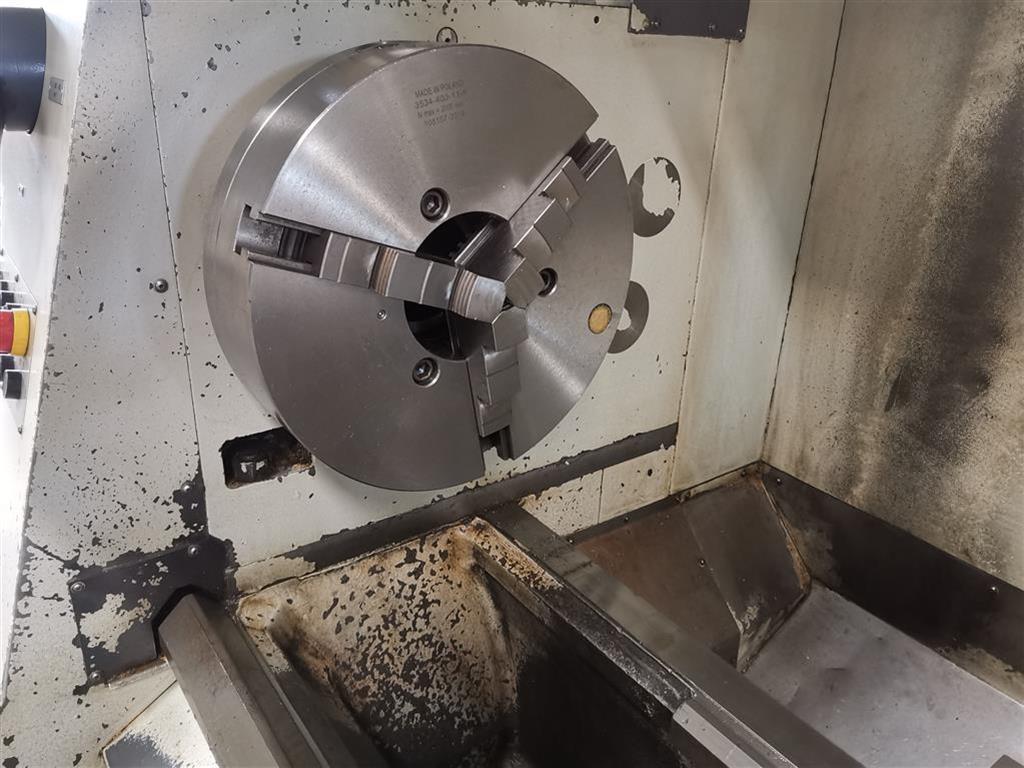

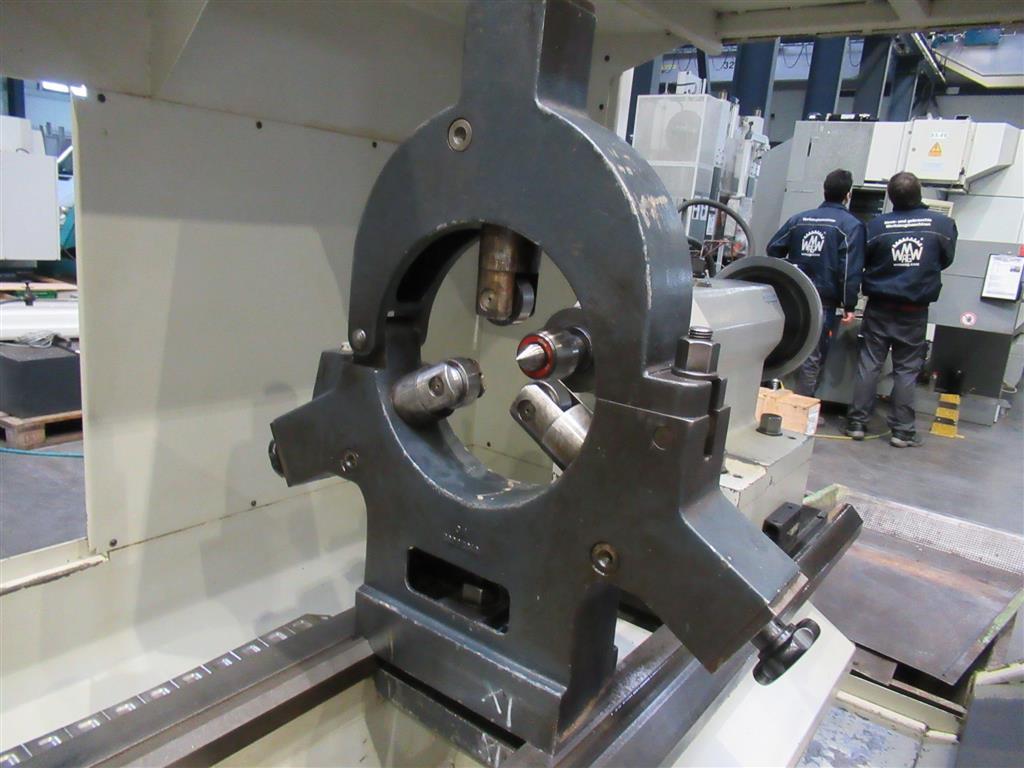

Präzisionsdrehmaschine mit Zyklenautomatik weitere Merkmale: Spindelkopf nach DIN 55027 Gr. 11 Werkzeugsystem Multifix Gewindeschneiden: Metrisch Gewinde 0,1 - 250mm, Zoll Gewinde 1/4 - 56, Modul Gewinde 0,125 - 28 und DP Gewinde 1 - 224 Dreibackenfutter Ø 400mm, manuell Kröpfung Länge 160mm Reitstock mit mitlaufender Spitze, Verschiebung Reitstock max. 3000mm Aufbau: Spindel über 2-stufiges Zahnradgetriebe in Verbindung mit regelbaren Drehstromhauptantrieb einsatzgehärtete und feinstgeschliffene Zahnräder Präzisionslagerung der Hauptspindel sorgt für höchste Rundlaufgenauigkeit Der Support sitzt auf 90° Prismenführung. automatische Zentralschmierung Kühlmittelbehälter mit Zuführung und Pumpe Zubehör: 1x Lünette Ø 300mm 1x Planscheibe Ø 400mm div. mitlaufende Spitze 2x div. Mitnehmerspitzen (vergleichbar siehe Foto)
