Beschreibung

x-Weg 800 mm
y-Weg 500 mm
z-Weg 420 mm
Gesamtleistungsbedarf 7,5 kW
Maschinengewicht ca. 3 t
Raumbedarf ca. 3,5x3x2,2 m

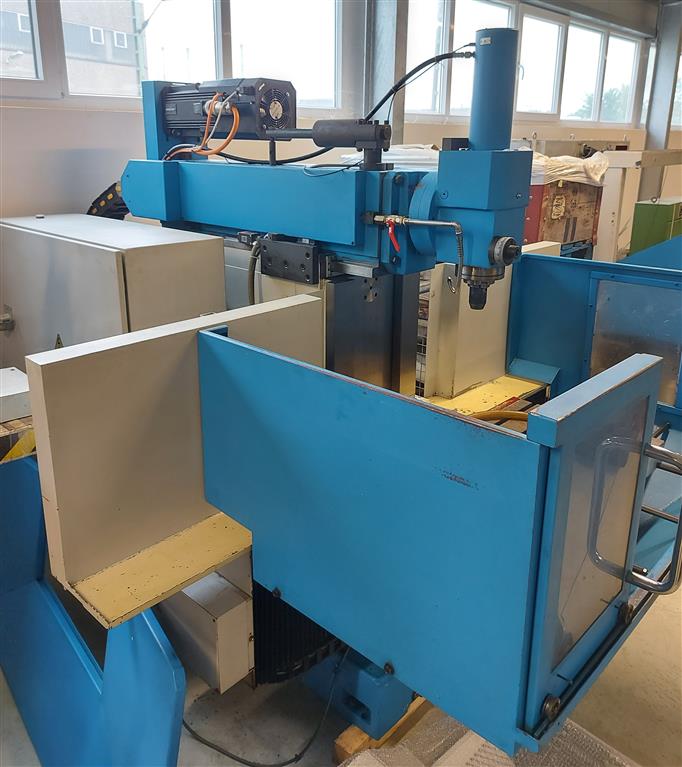

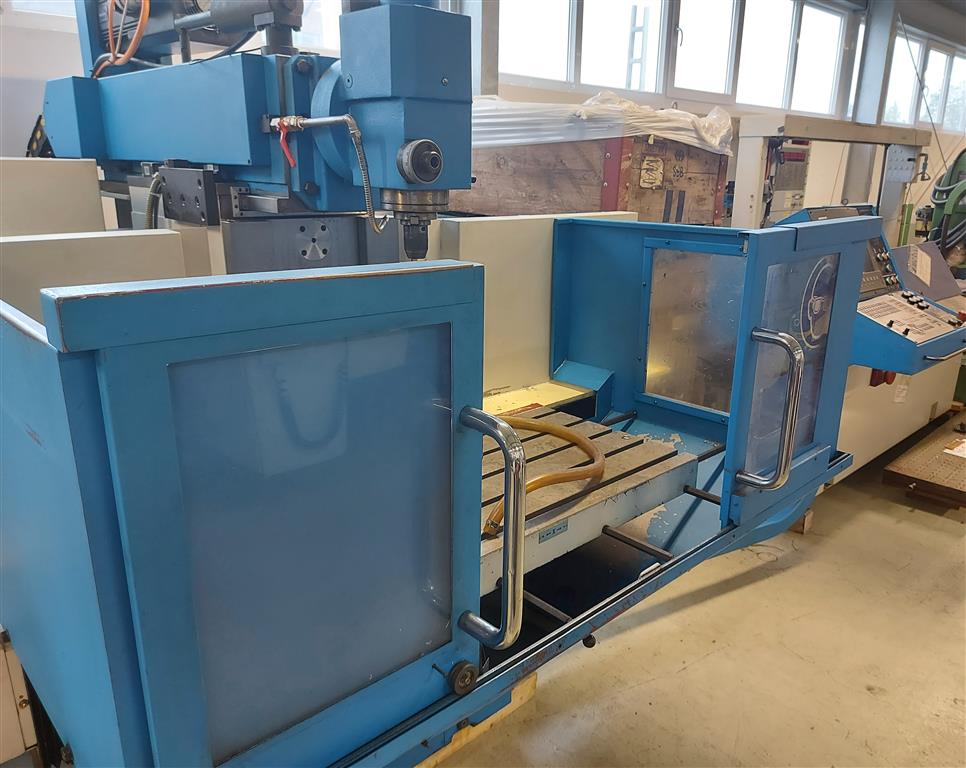

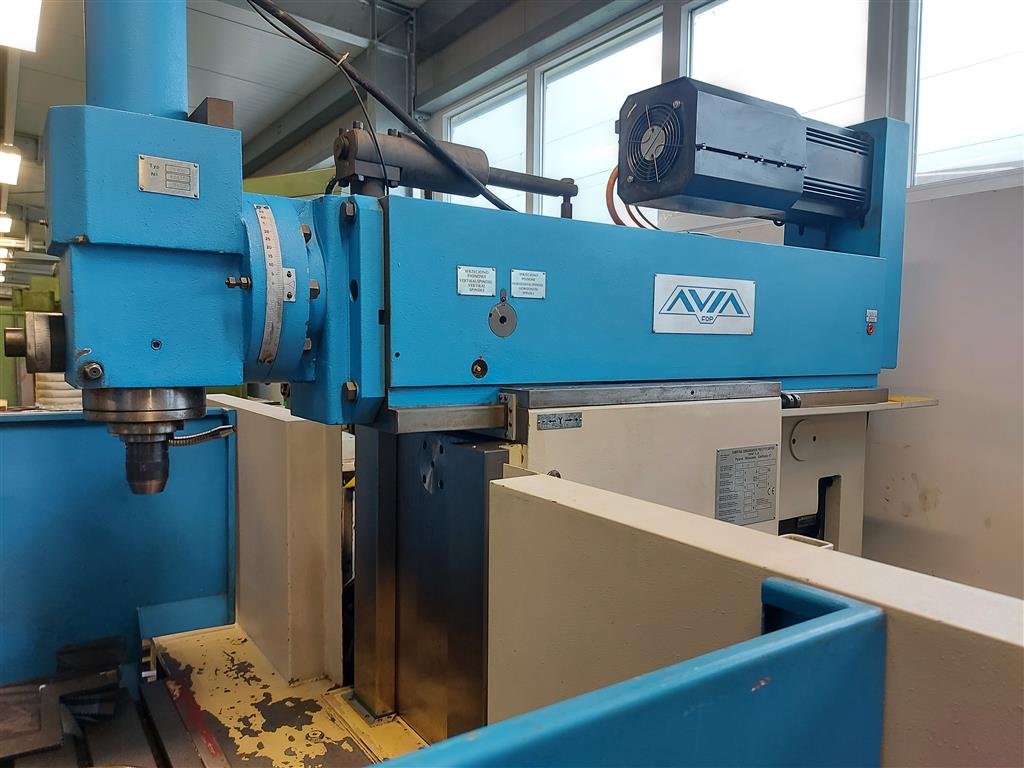

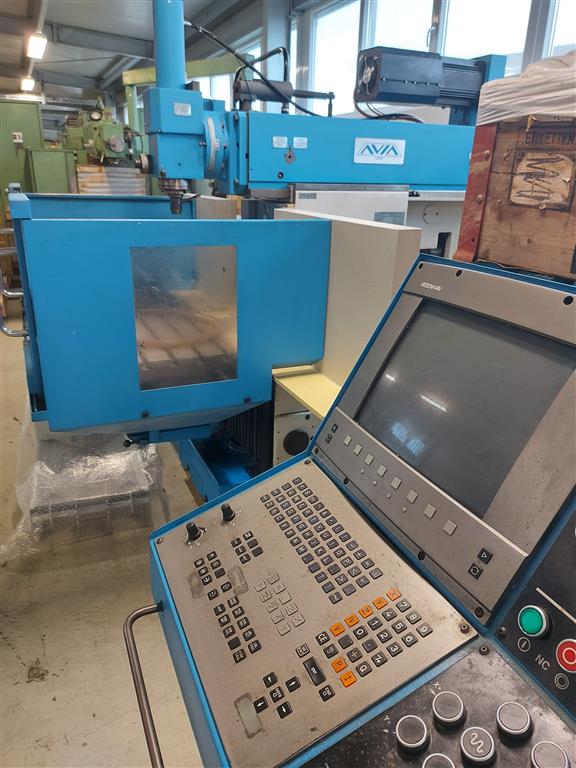

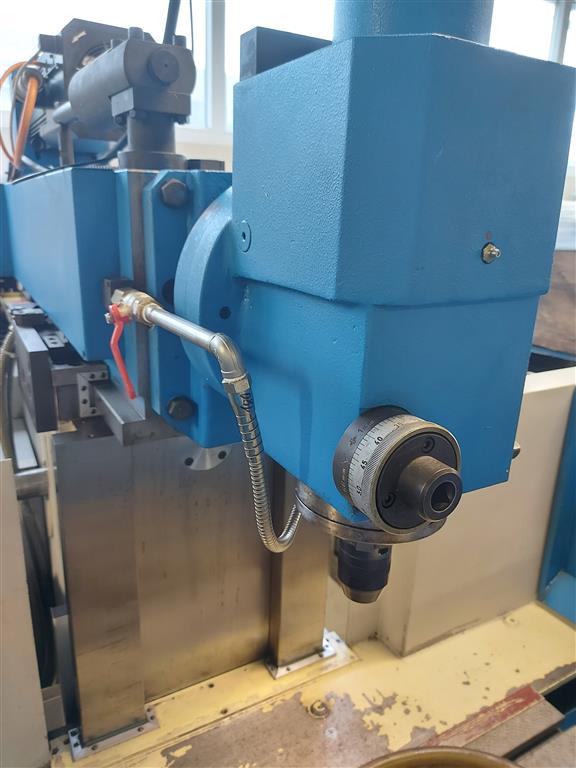

Gebrauchte und gepflegte CNC Werkzeugfräsmaschine mit Heidenhain TNC 410 und umfangreichen Zubehör. Die Maschine war in der Instandhaltung im Einsatz. Sowie folgendem Sonderzubehör: -Elektronisches Handrad für die Heidenhain Steuerung -Maschinenleuchte -Manueller Präzisions-Rundtisch Ø400mm -Maschinenschraubstock mit Hydraulikspannung, Backenbreite 160mm -Mehrere VDI Werkzeughalter -komplette technische Dokumentation für die Maschine und Heidenhain CNC-Steuerung in deutscher Sprache AVIA CNC- WERKZEUG- FRÄSMASCHINE FNE-50N mit CNC-Steuerung Heidenhain TNC 410 Die Werkzeugfräsmaschine zeichnet sich durch konstruktive Merkmale aus: Anordnung des Vertikalfräskopfes direkt auf der Horizontalspindel Hohe Drehzahlen der Arbeitsspindel 25-4000 U/min, Stufenlose Drehzahlregelung in zwei Getriebestufen AC- Vorschubantriebe und AC- Hauptantrieb / INDRAMAT wahlweise: SIEMENS-Deutsche Elektroausrüstung gehärtete Führungsbahnen Wegschwenkvorrichtung für Vertikalfräskopf mit Verriegelung Sicherung der Werkzeugklemmung auch bei Energieausfall Kugelrollspindeln in drei Achsen, indirekt angetrieben über Zahnriemen Inkrementale HEIDENHAIN- Längenmeßsysteme mit abstandscodierten Referenzmarken GG- Flachführungen des Tisches und des Werkzeugträgers (Y-Achse) aus gehärtetem Gußeisen. Gegenführungen mit Kunststoff "TURCITE" beschichtet. Wartungsfreie Hauptspindellagerung für 3 Jahre (ca.6000 Betriebsstd.) Automatische Schmierung der Führungsbahnen, regulierbar je nach Fräsweg Umhausung des Arbeitsbereiches CE und Konformitätserklärung HAUPTABMESSUNGEN: Aufspannfläche des festen Winkeltisches Senkrechte Aufspannfläche Breite der T- Nuten in beiden Aufspannflächen Abstand der T-Nuten / Anzahl der T- Nuten fester Winkeltisch senkrechte Aufspannfläche Abstand zwischen Horizontalspindelachse und Tisch Abstand zwischen Vertikalspindelnase und Tisch Max. Werkstückgewicht HAUPTANTRIEB: Drehzahlbereich /Horiz.- und Verti- Spindel min 25 - 4000 Drehzahlsstufen / hydraulisch geschaltet 2 Leistung des Hauptantriebsmotors / 100 % ED kW 7,5 Werkzeugaufnahme ISO 40 VERSTELLWEGE: X - Längsverstellung des Tisches mm 800 Y - Querverstellung des Spindelstockschiebers mm 500 Z - Senkrechtverstellung des Tisches mm 420 - Verstellung der Pinole der vertikalen Spindel v.Hand mm 80 - Schwenkbarkeit der vertikalen Spindel Grad +/- 90 VORSCHÜBE: X-/Y-/Z-Achse 3 St.AC- Servoantrieb stufenlos mm/min 5 - 4000 Eilgänge X-/ Y-/ Z- Achse mm/min 8000 X- und Y-Achse Nm 8,3 Z- Achse Nm 12,5 PLATZBEDARF: Länge der Maschine mm 3500 Breite der Maschine mm 3000 Höhe der Maschine mm 2200 GEWICHT: Maschine mit Normalzubehör kg 3000 SPEZIFIKATION DES NORMALZUBEHÖRS der FNE-50N · Umhausung des Arbeitsraumes · Komplette elektrische Ausrüstung für Drehstrom 400 V, 50 Hz mit Schaltschrank von Klöckner- Moeller nach VDE 0113 · Drehzahlregelung über AC Hauptantrieb Fabrikat INDRAMAT bzw. SIEMENS · Separate AC- Servoantriebe für alle 3 Achsen · Kugelumlaufspindeln für alle 3 Achsen · Fester Winkeltisch 500 x 1000 AufspannflächeVertikalfräskopf · Wegschwenkvorrichtung für den Vertikalkopf · Gegenhalter mit Stützlager · Hydraulischer Werkzeugspanner für Vertikalspindel und Horizontalspindel · Schutzfaltenbälge für die horizontalen Führungsbahnen · Schutzfaltenbalg mit Alu- Lamellen für die vertikale Führungsbahn · Spänewanne · Zentralschmierung · Kühlmittelanlage mit Elektropumpe · Bedienungsschlüssel · Fundamentschrauben · Bedienungs- und Programmieranweisung, Prüfprotokoll · CE und Konfoimitätserklärung Gewährleistung: keine Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung. PS: jetzt kurze Zeit GRATIS mit 50%-Werkzeuggutschein von KENNAMETALL
