Beschreibung

Schleiflänge 500 | 600 | 800 mm
Schleifbreite 250 | 300 | 400 mm
Abstand Tischoberfläche/Spindelmitte 500 (Option 600) | 500 (O mm
Tischgröße 250x500 | 300x600 | 400x8 mm
max. Tischbelastung 250 | 300 | 400 kg
Tischgeschwindigkeit -stufenlos- 5-25 m/min
Eilgang quer 900 mm/min
Umdrehung, Handrad (quer) 0,1/0,5/1 mm/U; 0,001/0,0
Umdrehung, Handrad (vertikal) 0,1/0,5/1 mm/U; 0,001/0,0
Senkrechteilgang 450 mm/min
Vertikalzustellung, min. 0,001 mm
Schleifscheibenabmessung 180x13x31,75 | 355x38x127 mm
Spindeldrehzahl 2900 | 1450 | 1450 1/min
Spindelmotor 1,5 | 3,7 | 3,7 kW
Hydraulik-Motor 0,75 | 1,5 | 1,5 kW
Maschinengewicht ca, 2350 | 2500 | 3700 kg
Maschinenlänge 2680 | 3000 | 3300 mm
Maschinenbreite 2350 | 2350 | 2650 mm

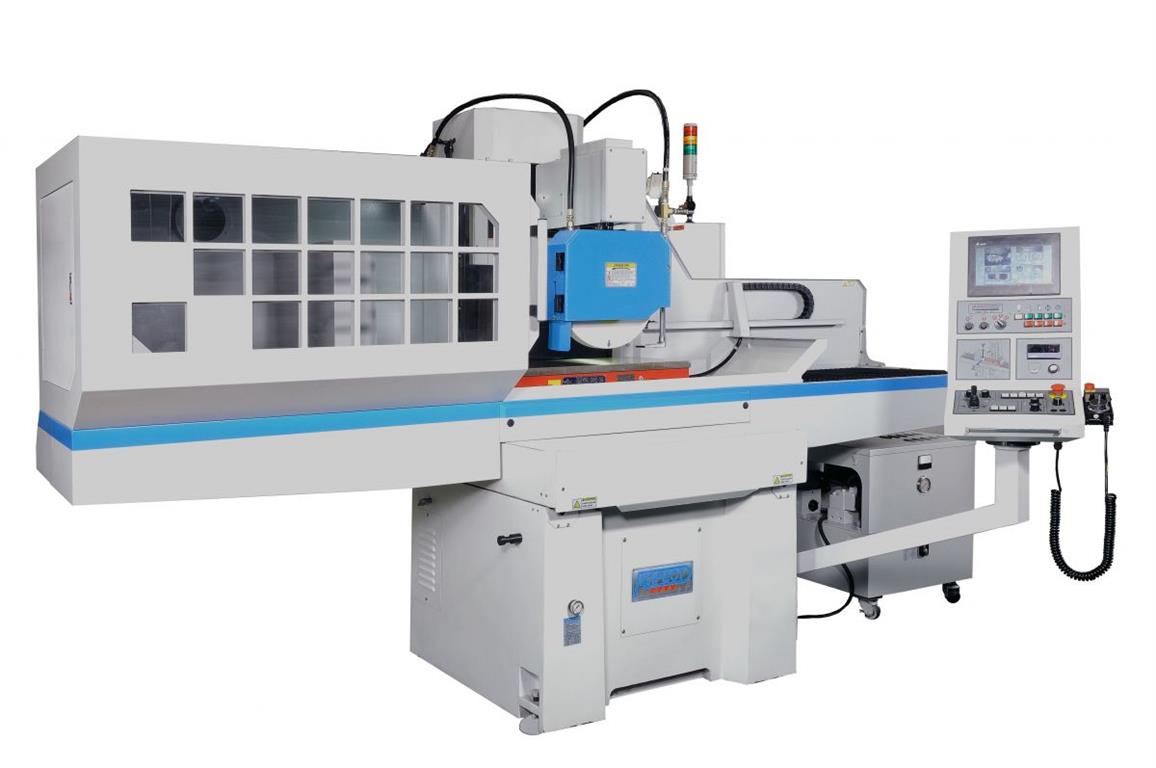

SPS/CNC-Flachschleifmaschine für das Schleifen von Oberflächen, Nuten, Kreuzschliff und Schrägen. Die Maschine verfügt über folgende Hauptmerkmale: · mit CNC-Steuerung von Siemens oder SPS-Steuerung (Standard) · Schleifzustellung automatisch oder per elektr. Handrad, · Optimierte Struktur - Die wichtigsten Teile sind aus hochwertigem Gusseisen hergestellt. Alle Elemente wurden Finite-Elemente-Analyse (FEA) hinsichtlich Steifigkeit optimiert. Alle wesentlichen Maschinenelemente sind spannungsfrei, um maximale Steifigkeit, Stabilität und Bearbeitungsgenauigkeit zu gewährleisten · Turcite-B auf Gleitbahnen - Die X- und Z-Achsen-Gleitbahnen mit Turcite-B beschichtet, um stabile Bewegung und hohe Langzeitgenauigkeit zu gewährleisten · Präzisionsspindel-Design - Die Spindel läuft in einer Klasse P4 Hoch-Präzisions-Schrägkugellager und gewährleistet optimale Rundlaufgenauigkeit von µ 2. Das Spindelsystem ist komplett versiegelt und dauerhaft geschmiert und somit für lange Lebensdauer und hohe Genauigkeit ausgelegt. · Die hydr. X-Achse wird durch stufenloses variables Proportionalventil angetrieben. Die Tischgeschwindigkeit kann somit stufenlos dem Schleifbedarf angepasst werden. · Y + Z Achsen werden durch AC Servomotor angetrieben. Ein MPG Handrad unterstützt die bequeme Einrichtung. · Halb geschlossener Spritzschutz (rechte Seite offen) - mehr Sicherheit und Sauberkeit · Bequemes, automatisches Verfahren des Tisches über Joystick möglich · Spindelmotor Wechselrichter - Variable Spindelgeschwindigkeitsregelung für unterschiedliche Materialien. · Auto. Abrichten und Kompensation (Abrichter auf dem Tisch) · Schleifmodus: Oberfläche, Kreuzschliff, Nutenschleifen, Einstechschleifen uvm. · Positionsanzeige (für Y + Z-Achsen). · 10-Zoll-LCD-Touchscreen-Panel (PLC-Controller) und Grafik-HMI-Schnittstelle: benutzerfreundliche und effiziente Bedienung · (Option) Auto-Auswucht-System · (Option) NC Auto Parallel-Abricht- und Auswuchtgerät (über der Schleifscheibe) Also Option ist diese Maschine mit einer Voll-CNC-Steuerung von Siemens mit weiteren Schleifzyklen lieferbar. Weitere Technische Daten und Zubehör, gemäß Anlage. Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
