Beschreibung

Drehdurchmesser 550 | 750 | 950 mm
Drehlänge 3000/4000/5000/6000/7000/ mm
Steuerung Siemens/Fanuc/Fagor
Spitzenhöhe über Bett 475|575|675 mm
Bettbreite 990 mm
Spindelbohrung 153/230/305/405 mm
Spindelnase A2-11/A2-15/A2-20/A2-28
Spindelgeschwindigkeit 9-600/9-500/7-400/5-250 U/min
Spindelaufnahme 6 MK
Spindelmotor 22/26 (30/37 opt.) kW

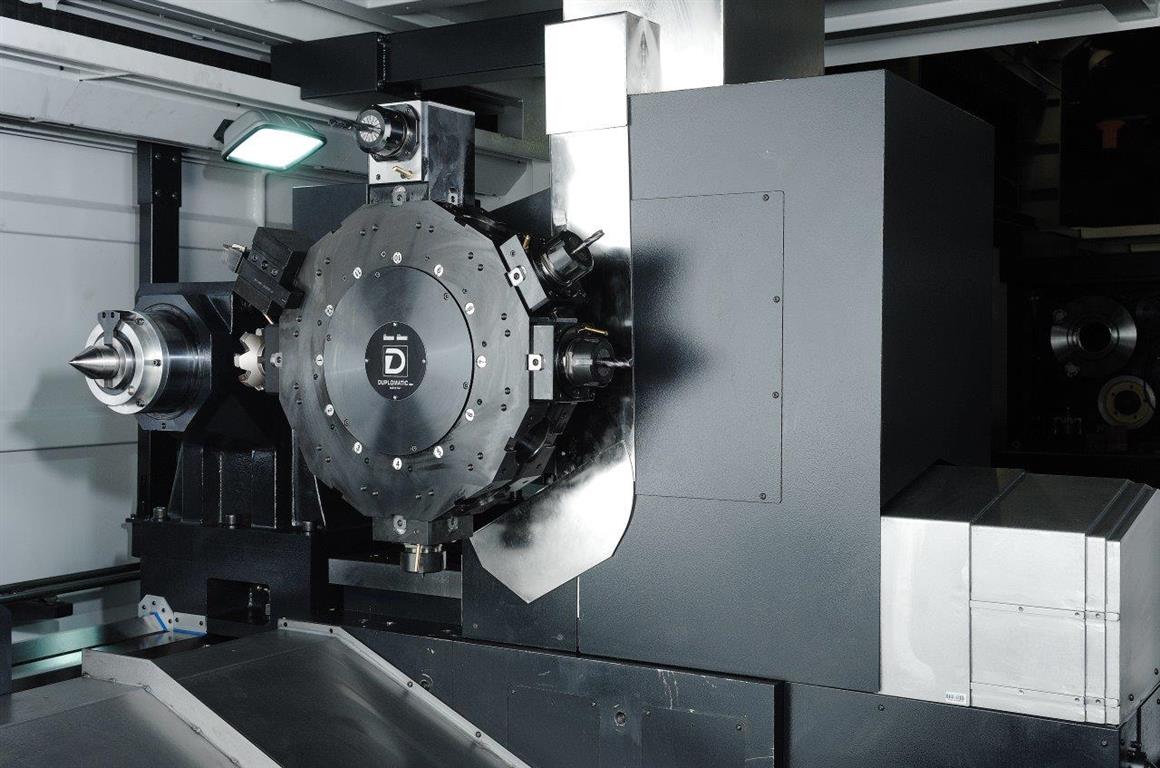

Werkzeugrevolver 4/8/12 hydraulisch oder e
Werkzeughalter-Schaftdurchmesser 32 (40 opt.) mm

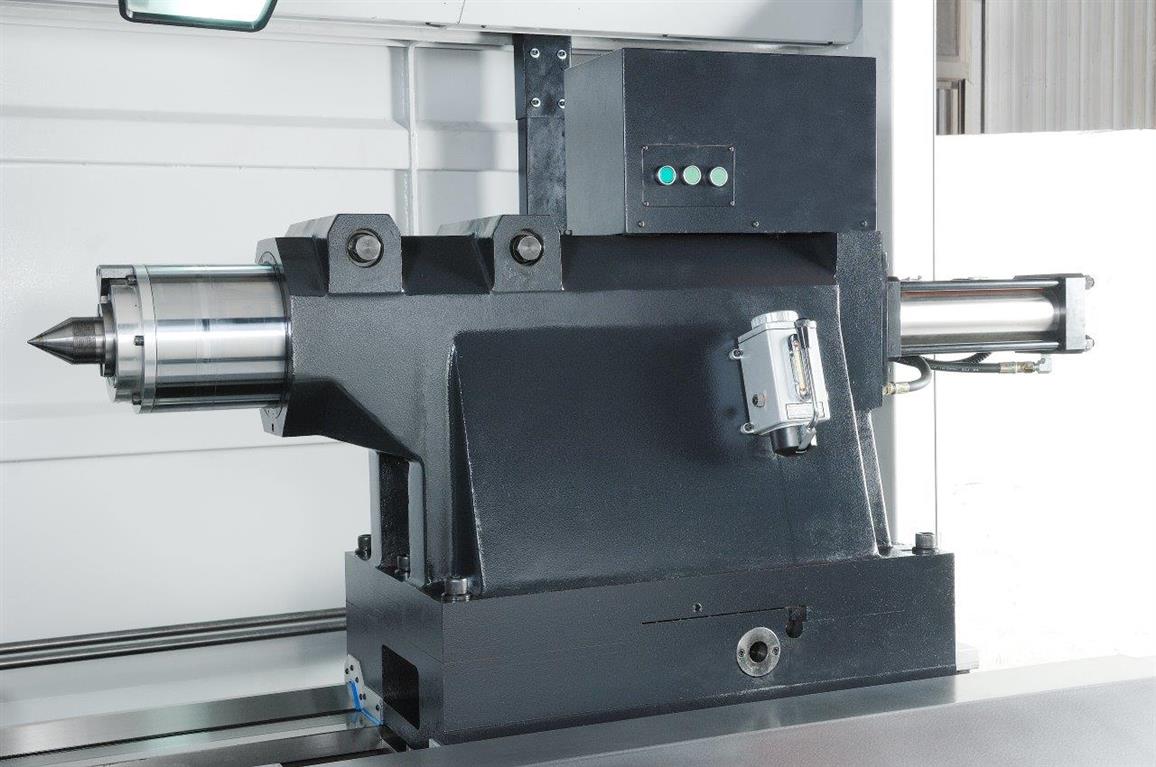

Reitstockpinolendurchmesser 165|200 mm
Reitstockpinolenverstellung 250 mm
Reitstockkonus 6 MK
Reitstockverschiebung über Motor
Verfahrweg - x 370 | 480 mm
Verfahrweg - z = Spitzenweite mm
Servomotor X-Achse 3 | 4 kw
Servomotor Z-Achse 4 | 7 kw
Eilgang in X-und Z-Richtung 5/4 m/min
Hydraulikmotor 2,2 (2,9 opt.) kW
Kühlmittelpumpenmotor 3 (15 opt.) | 15 bar
Maschinengewicht ca. 12,7/15,3/18/21,5/24/26,6 t
Maschinenlänge 5470/6470 /7470 /8470/947 mm
Maschinenbreite/-höhe 3250 x 2370|3450 x 2370 mm
Werkstückgewicht max. - fliegend 2000/2200/2400|2000/2200/ kg
Werkstückgewicht zwischen Spitzen max. 6000/7000/8000 |6000/7000 kg
Werkstückgewicht in den Setzstöcken max. mit einer Lünette:7000/80 kg
Werkstückgewicht in den Setzstöcken max. mit zwei Lünetten:8888/90 kg

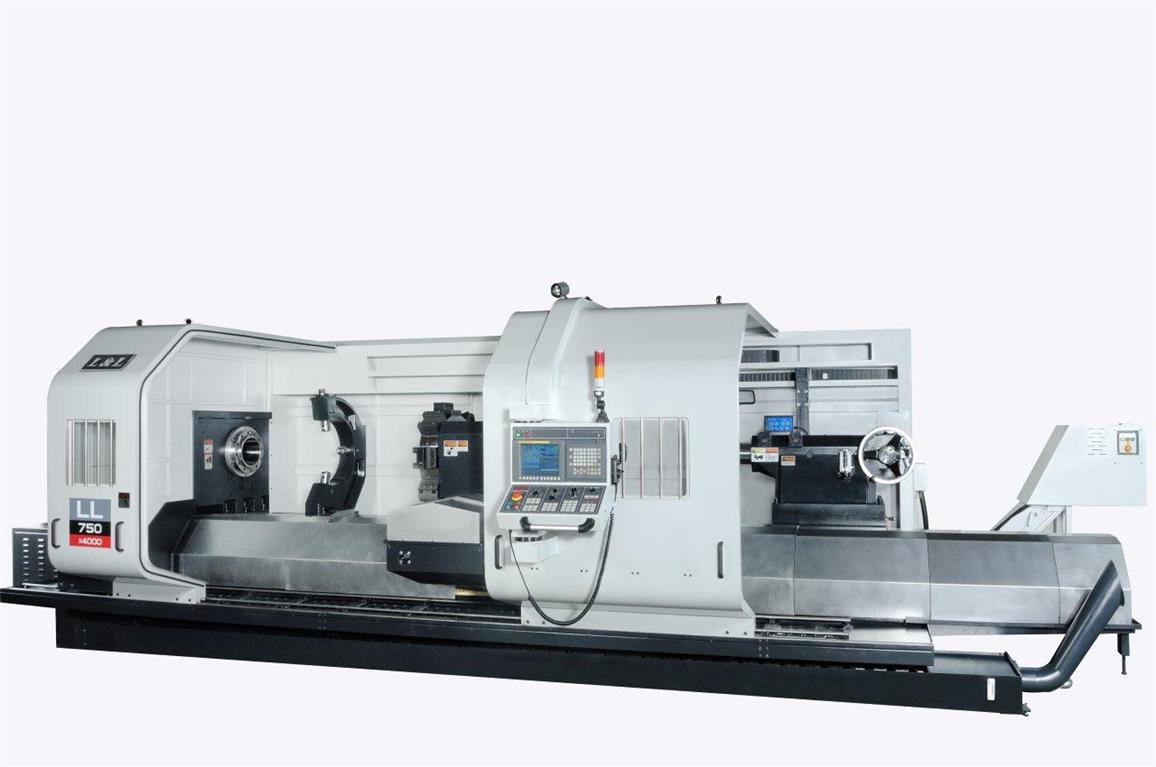

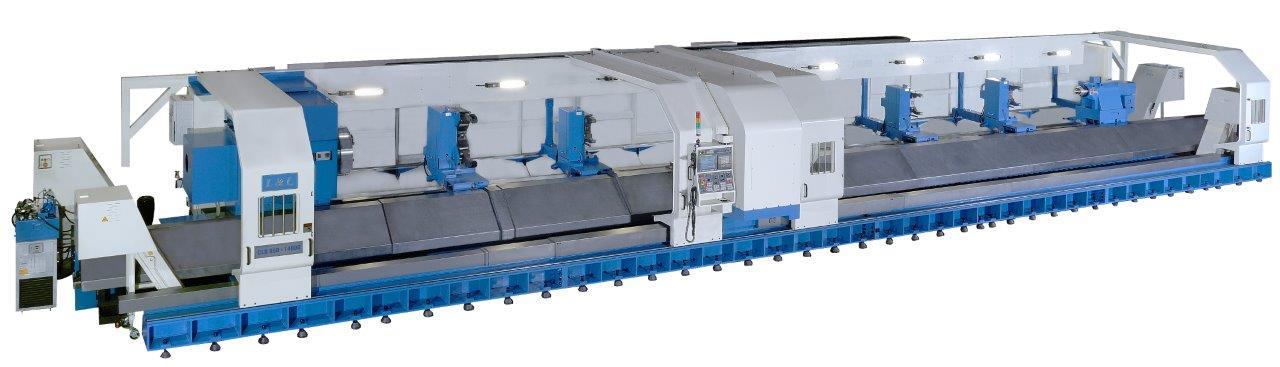

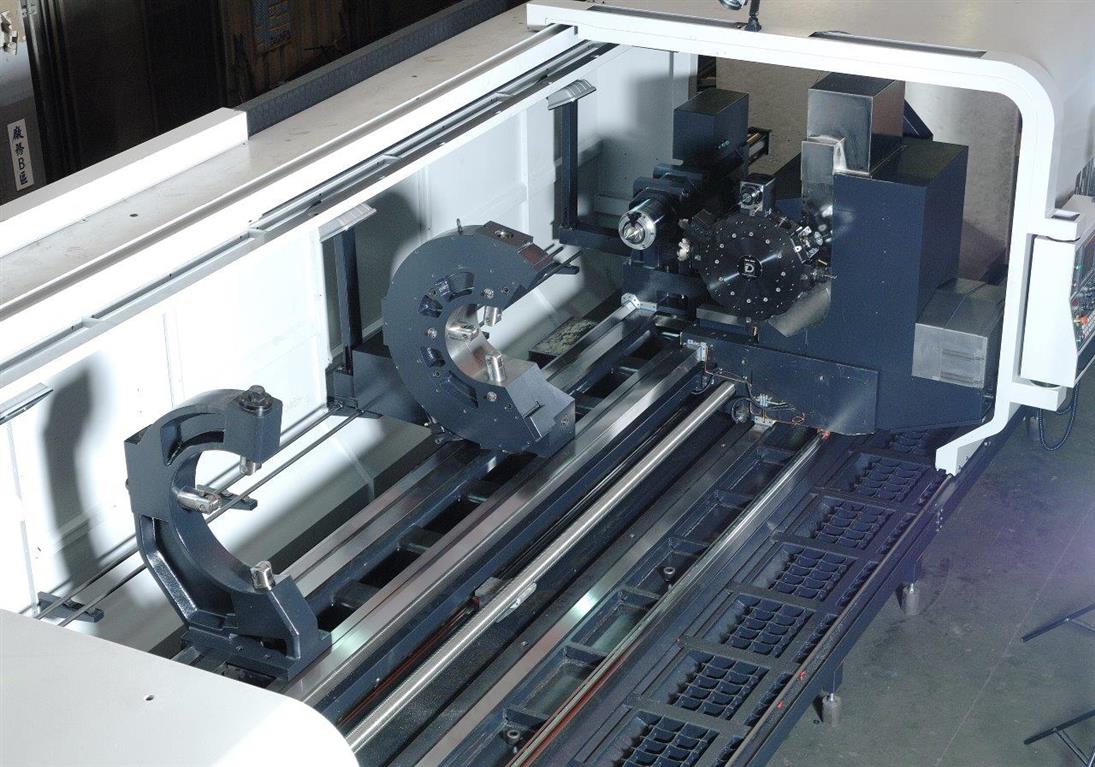

Neu konzipierte 5-Bahnenbett Drehmaschine der LL Serie vereint die Steifigkeit einer Flachbettmaschine mit den Vorzügen einer Schrägbettdrehmaschine. Bei dieser Baureihe fährt der Schlitten an den Lünetten vorbei! Dadurch kein Umsetzen der Lünetten mehr notwendig, hohe Kostenersparnis, höhere Wirtschaftlichkeit, besseres Drehbild und höhere Produktivität! Weitere Haupteigenschaften - schwere Drehmaschinenbaureihe für kraftvolle Zerspanung bei hoher Genauigkeit - Maschinenbett aus einem Guss mit spezieller Verippung für extrem hohe Steifigkeit und lang anhaltende Genauigkeit - Hohes Maschineneigengewicht und eine Bettbreite von 990mm mit 5 Führungsbahnen (V- und flach) sorgen für ein hohes Maß an Stabilität - Induktionsgehärtete und geschliffene Führungsbahnen - Automatische Zentralschmierung - Bedienerfreundliche CNC-Steuerung Siemens - Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit - Kraftvoller Spindelmotor mit 22/26 kW, eine Spindeldrehzahl von bis zu 600 U/min und ein hohes Spindeldrehmoment sorgen für die effektive Zerspanung - Späneförderer sowie Werkzeugrevolver als Standard - Für Werkstückgewichte bis zu 25t zwischen Spitzen (bis zu 42t mit Lünetten) - Drehlängen bis zu 16.000mm und mehr auf Anfrage - Umfangreiches optionales Zubehör für noch effizientere Bearbeitung wie andere Steuerungsmodelle, C-/B-/Y-Achse, extra große Spindelbohrung von bis zu 400mm, stärkere Spindelmotoren etc.
